610.44436.13.000 18 / 28 © Gardner Denver Deutschland GmbH
 ПРЕДУПРЕЖДЕНИЕ
Агрегаты с допуском UL не могут работать с
преобразователями частоты в США без
проверки соответствующими контрольными
органами.
5.3
Присоединение трубопроводов /
шлангов (вакуумный насос /
компрессор)
Глушитель шума:
Агрегаты в стандартной комплектации
поставляются с глушителями шума
(отмеченными на следующих иллюстрациях
стрелками) для всасывающего и
нагнетательного патрубка.
У одноколесных агрегатов глушители шума
уже смонтированы при поставке.

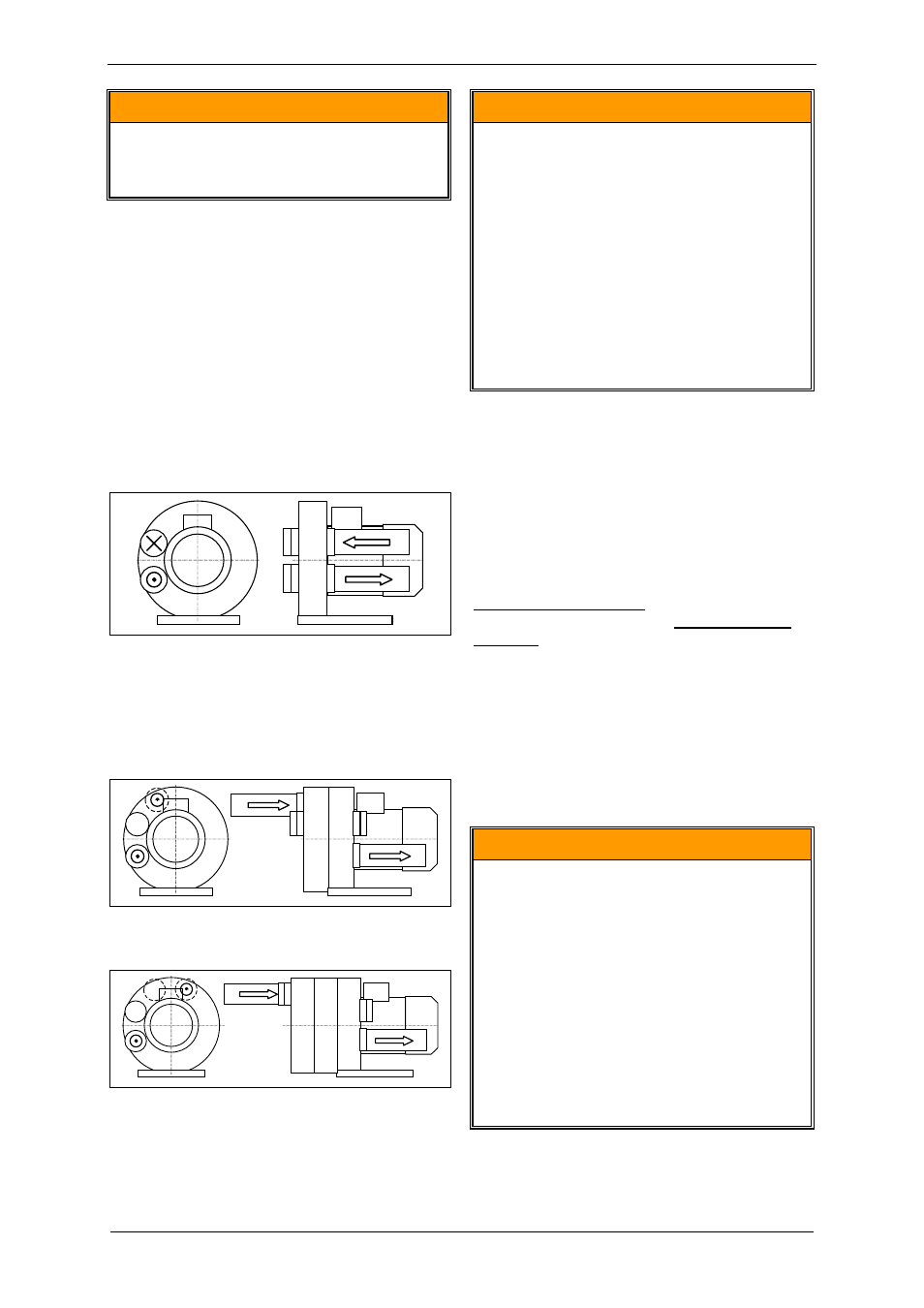

Рис. 2: 2BH721 ... 2BH761 (одноколесные
агрегаты)
У двух- и трехколесных агрегатовглушитель
шума со стороны всасывания не смонтирован
по техническим причинам и должен быть
установлен эксплуатантом.
Рис. 3: 2BH722 ... 2BH762 (двухколесные
агрегаты в двухступенчтом исполнении)
Рис. 4: 2BH723 ... 2BH763 (трехколесные
агрегаты в трехступенчтом исполнении)
 ПРЕДУПРЕЖДЕНИЕ
Опасность из-за вращающегося рабочего
колеса:
Угроза получения травм конечностей!
При открытых всасывающем и
нагнетательном патрубках появляется
доступ к рабочему колесу!
При свободном входе и выходе газов, то есть
при прямом всасывании или прямой подаче в
атмосферу без трубопровода:
Всасывающий и нагнетательный патрубки
агрегата должны быть оснащены либо
дополнительными глушителями шума, либо
дополнительными труба для перекрытия
доступа к рабочему колесу!
Подключения:
Для защиты от попадания грязи и
посторонних предметов все соединительные
отверстия при поставке закрыты. Удалите
пробки только непосредственно перед
подключением трубопроводов и шлангов.
При расположении подключений труб и
шлангов необходимо учесть следующее:
Подаваемые газы всасываются через
всасывающий патрубок (см. главу 5.3.1, стр.
19) и выталкиваются через нагнетательный
патрубок (см. главу 5.3.2, стр. 19).
Направление вращения вала обозначено
стрелкой на торцевой стороне крышки
газового кольцевого вакуумного насоса /
компрессора и на кожухе вентилятора (Рис. 1,
стр. 2, поз. 7).
Направление подачи газов обозначено
стрелкой на обоих патрубках (Рис. 1, стр. 2,
поз. 6).
 ПРЕДУПРЕЖДЕНИЕ
Опасность из-за перестановки
всасывающей и нагнетательной линии
местами!
Перестановка всасывающей и
нагнетательной линии местами может
привести к повреждению агрегата и
установки и, как следствие, к тяжелым
травмам!
Примите меры для того, чтобы
всасывающую и нагнетательную линию
нельзя было перепутать.
Обратите внимание на однозначную
маркировку стрелками на всасывающем и
нагнетательном патрубках.
