Установка
© Gardner Denver Deutschland GmbH
19 / 32
610.44434.13.000
5.3
Подключение труб / шлангов
(вакуумный насос / компрессор)
Глушитель:
Стандартно агрегаты поставляются с
глушителями (на нижеследующих рисунках
обозначенными стрелками) для
всасывающего и нагнетательного патрубков.
При поставке глушители уже установлены на
следующие агрегаты.

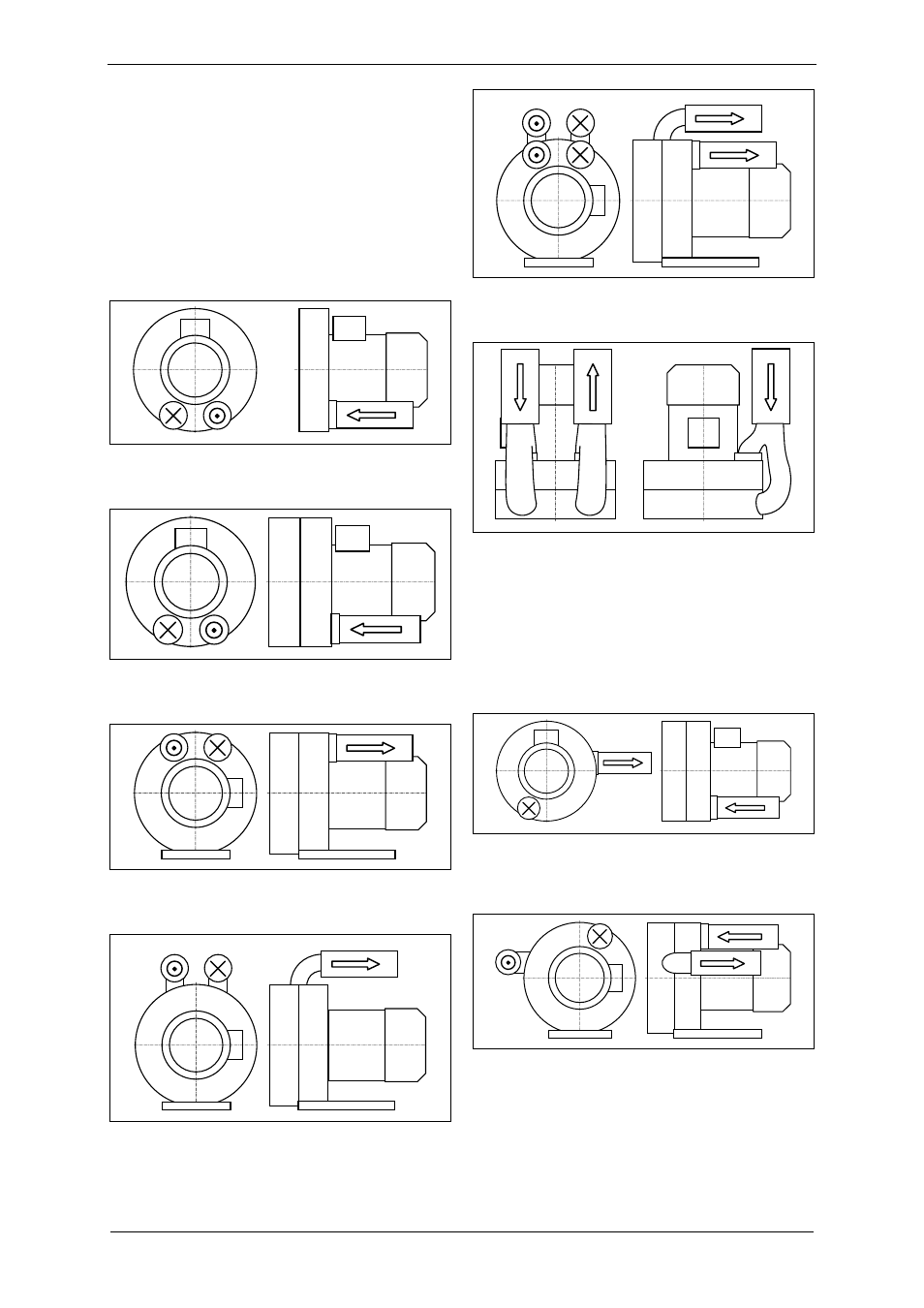

Рис. 2: 2BH1… (одноколесные агрегаты),
2BH9 23
Рис. 3: 2BH1640 (двухколесный агрегат в
двухпоточном исполнении)
Рис. 4: 2BH1840-7G... (двухколесный агрегат в
двухпоточном исполнении)
Рис. 5: 2BH1840-7J... (двухколесный агрегат в
двухпоточном исполнении)
Рис. 6: 2BH1840-7L... (двухколесный агрегат в
двухпоточном исполнении)
Рис. 7: 2BH1943 (двухколесный агрегат в
двухпоточном исполнении)
Для двухколесных агрегатов в
двухступенчатом исполнении типов от
2BH1310 до 2BH1910 глушитель стороны
нагнетания из упаковочно-технических
соображений поставляется отдельно и
монтируется пользователем.
Рис. 8: 2BH1310 ... 2BH1610, 2BH1910
(двухколесный агрегат в
двухступенчатом исполнении)
Рис. 9: 2BH1810 (двухколесный агрегат в
двухступенчатом исполнении)
