Инструкция по эксплуатации Elmo Rietschle V-VTA 60/80/100/140
Страница 2
ᕢ
B
O
E
F
F
F
F
E
E
A
N
M
C
S

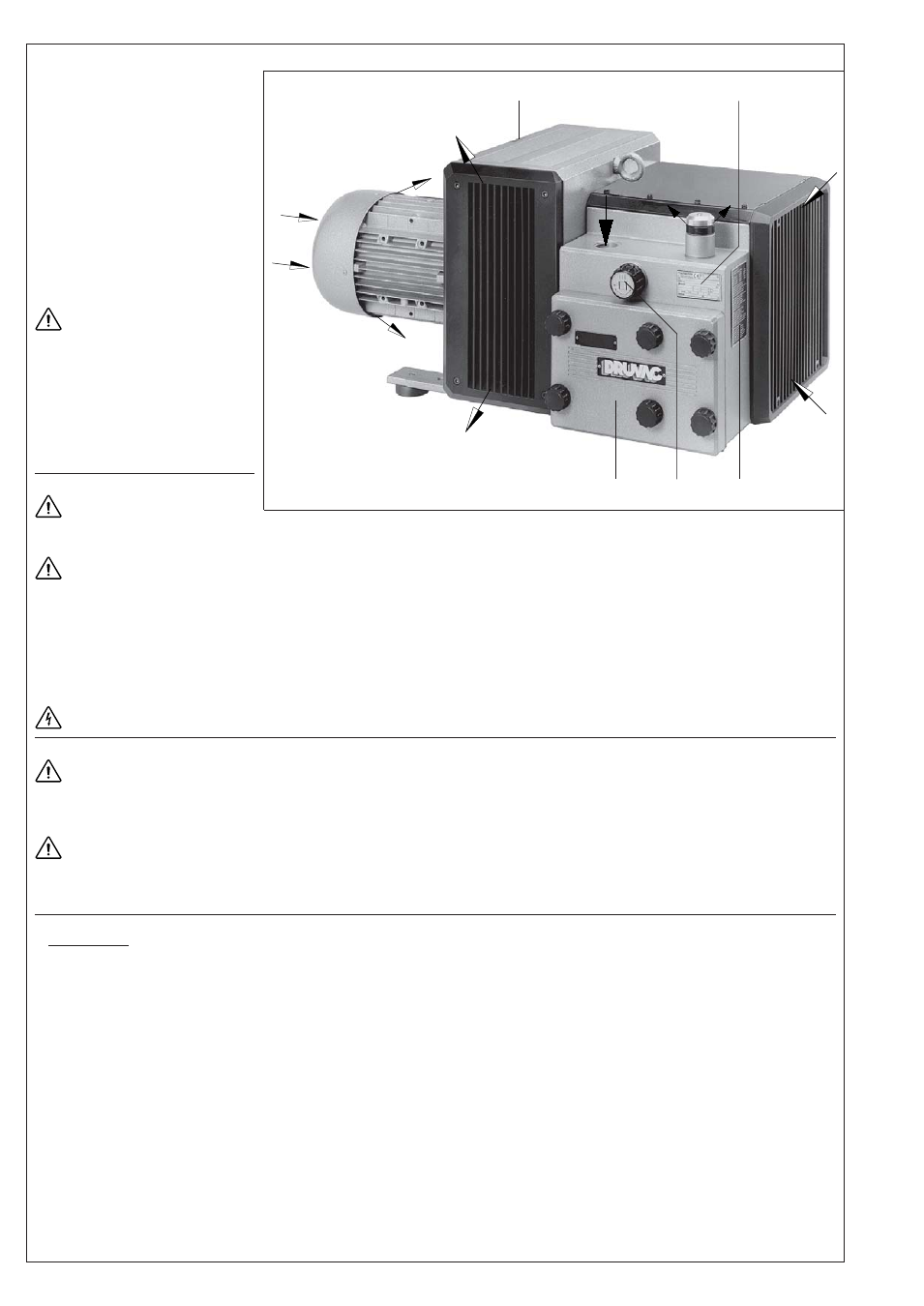

VTA (31)
Обращение и установка (рис.
ᕡ - ᕤ)
Корпус фильтра (S) должен находиться
в легкодоступном месте. Для обслуживания
следует обеспечить свободное пространство не
менее 40 см перед всасывающей решеткой (G)
и торцевой крышкой (b). Минимальное
расстояние от вводов (E) и выводов (F)
охлаждающего воздуха при одностороннем
охлаждающем выводе (рис.
ᕢ) или при
двухсторонних охлаждающих выводах (F), если
охлаждающие выводы имеются с двух сторон
(рис.
ᕡ), до любых препятствий должно
составлять 30 см. Рециркуляция отработанного
воздуха запрещена.
Надежная работа насосов VTA
обеспечивается только в случае их
установки в горизонтальном положении.
При установке на высоте свыше
1000 м над уровнем моря
производительность снижается.
Дальнейшую информацию можно
получить у поставщика.
При установке на твердом основании насосы
можно устанавливать без фиксации. При
установке насосов на подложке рекомендуется
применять антивибрационные крепежи. При
работе вакуумных насосов этой серии
практически отсутствует вибрация.
Установка (рис.
ᕡ и ᕢ)
При эксплуатации и установке
соблюдайте все действующие в
стране стандарты.
1.Вакуумное подключение в позиции (A).
Старайтесь не использовать слишком длинные шланги или шланги малого диаметра: это приводит к снижению мощности насоса.
2. Электрические параметры указаны на паспортной табличке (N) или на табличке с информацией о двигателе. Двигатели соответствуют стандарту DIN/VDE 0530, имеют
степень защиты IP 54 и класс изоляции B или F. Схему подключения см. в клеммной коробке на двигателе (если не используется специальное штепсельное соединение).
Проверьте электрические характеристики двигателя для обеспечения совместимости с имеющимся источником питания (напряжение, частота, разрешенный ток и т.д.).
3. Подключайте двигатель через соответствующий пускатель электродвигателя, подключенный напрямую к сети электропитания. Для защиты двигателя и электропроводки
рекомендуется использовать пускатели, срабатывающие при тепловой перегрузке. Все кабели, используемые в пускателях, должны быть надежно закреплены кабельными
зажимами хорошего качества.
Рекомендуется использовать пускатели с задержкой отпускания, происходящей в случае выхода силы тока за пределы допустимого. При холодном пуске устройства на
короткое время может возникать повышенный ток.
Электроустановку могут выполнять только квалифицированные электрики с соблюдением требований стандарта EN 60204. Работа главного
выключателя должна быть обеспечена оператором.
Ввод в действие (рис.
ᕡ)
Пакетики с осушителем в корпусе фильтра (S) следует извлечь перед первым запуском.
Максимальное число пусков в час: 12 (VTA 60 / 80), 10 (VTA 100 / 140)
1. Перед началом эксплуатации проверьте соответствие направления вращения насоса стрелке, указывающей это направление (O). Для этого включите насос на несколько
секунд и выключите его.
2. Подсоедините всасывающий шланг к отверстию (A).
Если длина соединительного трубопровода (того же диаметра, что у патрубка для подключения на агрегате) больше 5 м, рекомендуется
установить обратные клапаны (ZRK) для предотвращения обратного вращения, когда узлы находятся в выключенном состоянии.
Запуск DRUVAC должен выполняться в стационарных условиях.
3. Вакуумный регулирующий клапан:
Требуемые уровни вакуума можно регулировать вращением регулирующего клапана (C) в соответствии с обозначениями в верхней части регулирующего клапана.
Возможная опасность для рабочего персонала
Излучение шума: Повышенные уровни шума, учитывая направление и интенсивность, измеренные в соответствии со стандартом DIN 45635 часть 3 (согласно 3. GSGV)
показаны в таблице на задней обложке. Если вы постоянно находитесь рядом с работающим насосом, во избежание нарушений слуха рекомендуется использовать
защитные приспособления для ушей.
