Подключение Вашего
роигрывателя DVD
В отличие от любого другого аудиовизуального формата
носителей, формат DVD предлагает широкий спектр
возможностей вывода аудио- и видеосигналов, который
позволяет осуществлять воспроизведение в рамках любых
системных конфигураций, начиная со стандартного
телевизора, имеющего стерео аудиовход, и заканчивая какой-
либо системой типа "домашний театр", имеющей в своем
составе телевизор или монитор и обладающей в полной мере
свойствами объемного звучания.
Выполнение
подсоединений
Указания по подсоединению

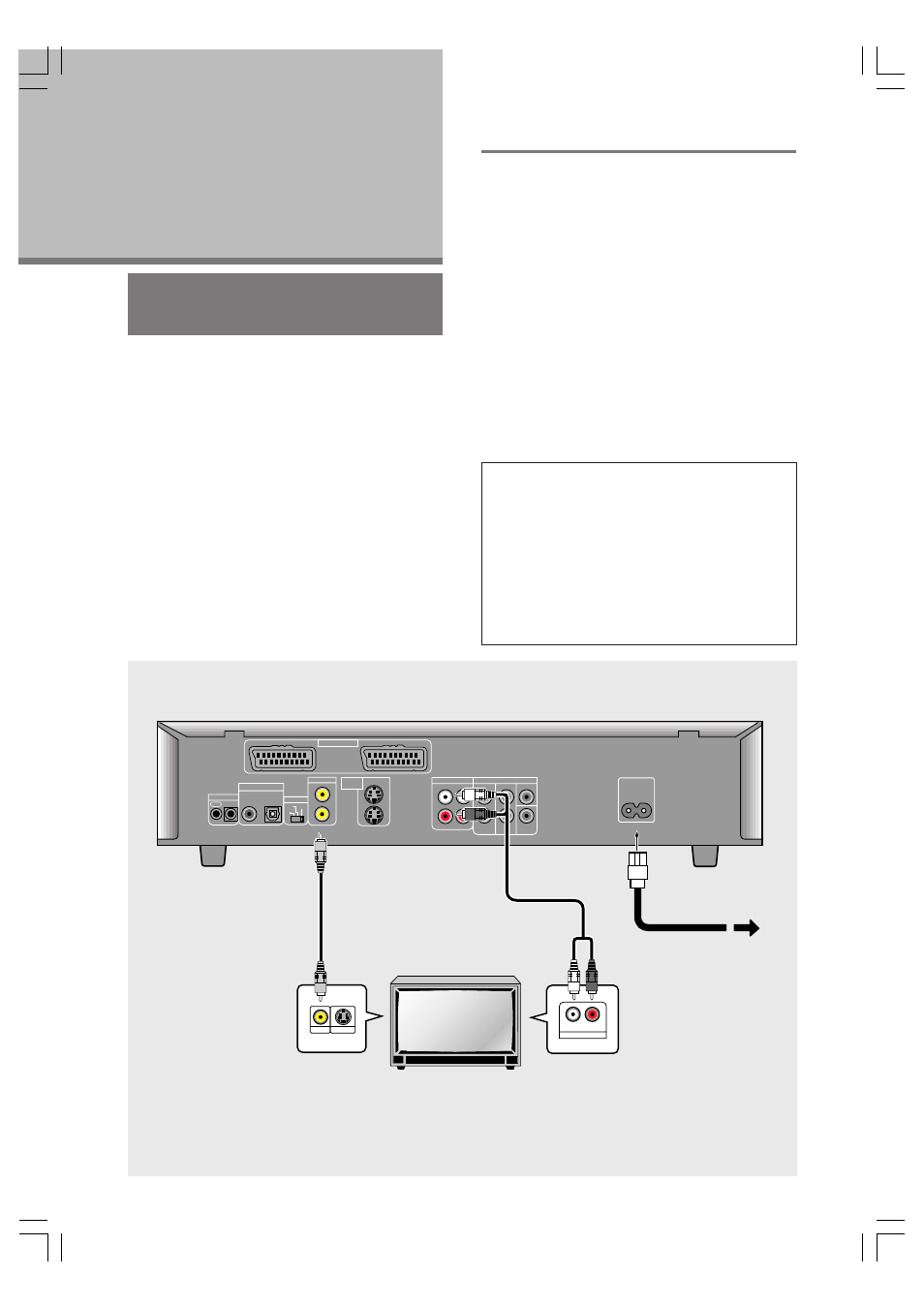

На иллюстрации на этой странице изображен базовый вариант
подключения с использованием аудио- и видеошнуров,
входящих в комплект проигрывателя. Используйте данную
иллюстрацию в качестве своего рода руководства по
установке Вашей домашней системы.
Разъяснение по каждому из имеющихся типов аудио- и
видеоподсоединений можно будет найти на с
траницах 16-19.
Для определения наилучшего варианта аудио- и
видеоподсоединения для Вашей системы смотрите
руководства, поставленные вместе с устройствами, к которым
Вы осуществляете подсоединения.
Кроме выполнения физических подсоединений к Вашему
телевизору или монитору, необходимо также задать размер
экрана телевизора. Вы можете использовать
[Setup Navigator]
в меню
General экрана настройки, чтобы указать, пользуетесь
ли Вы каким-либо широким экраном или же телевизором или
монитором со стандартным размером экрана (
страница 21).
Кроме того, Вы можете использовать параметр
[TV Screen] в
меню
Video экрана настройки (страница 33).
Примечания
• Выполняя подсоединения к данному устройству или меняя их
конфигу-рацию, проверьте, чтобы устройство было выключено,
для чего нажми-те
POWER, а также отсоедините сетевой шнур от
стенной розетки.
• В аналоговом видеовыходе данного проигрывателя
используется защищенная патентными правами схема,
предназначенная для предотвращения копирования видео
воспроизведения с дисков DVD. Если Вы подсоедините
проигрыватель к телевизору через видео-магнитофон или
станете записывать и воспроизводить содержимое какого-либо
диска с помощью видеомагнитофона, то в этом случае
изображение при воспроизведении может быть искаженным.
Аудиошнур
(входит в
комплект)
Видеошнур
(входит в
комплект)
Телевизор или монитор
Выполните видеоподсоединения от одного из гнезд
VIDEO OUT проигрывателя к гнезду VIDEO IN
телевизора или монитора, используя видеошнур,
поставленный в комплекте с проигрывателем.
Выполните аудиоподсоединения от одного из гнезд
AUDIO OUT проигрывателя к гнездам AUDIO IN
телевизора или монитора, используя стерео
аудиошнур, поставленный в комплекте с
проигрывателем. Проверьте, чтобы цвет штекеров
совпадал с цветом гнезд (красный и белый).
Наконец, подсоединитесь к
какой-либо электрической
розетке (220-240В).
