Предварительная
информация
Предварительная информация
Подключение
Перед эксплуатацией данного аппарата его необходимо
подключить к телевизору и/или усилителю
Перед выполнением соединений
• Не подключайте шнур питания до тех пор, пока не
будут выполнены полностью все соединения.
• Подключайте выход VIDEO OUT данного аппарата к
видео входу телевизора напрямую. При подключении
выхода VIDEO OUT данного аппарата к телевизору
через видеомагнитофон при воспроизведении дисков,
защищенных от копирования, могут возникнуть
проблемы с изображением на мониторе. Проблемы с
изображением могут возникнуть также и при
подключении данного аппарата к телевизору со
встроенным видеомагнитофоном.

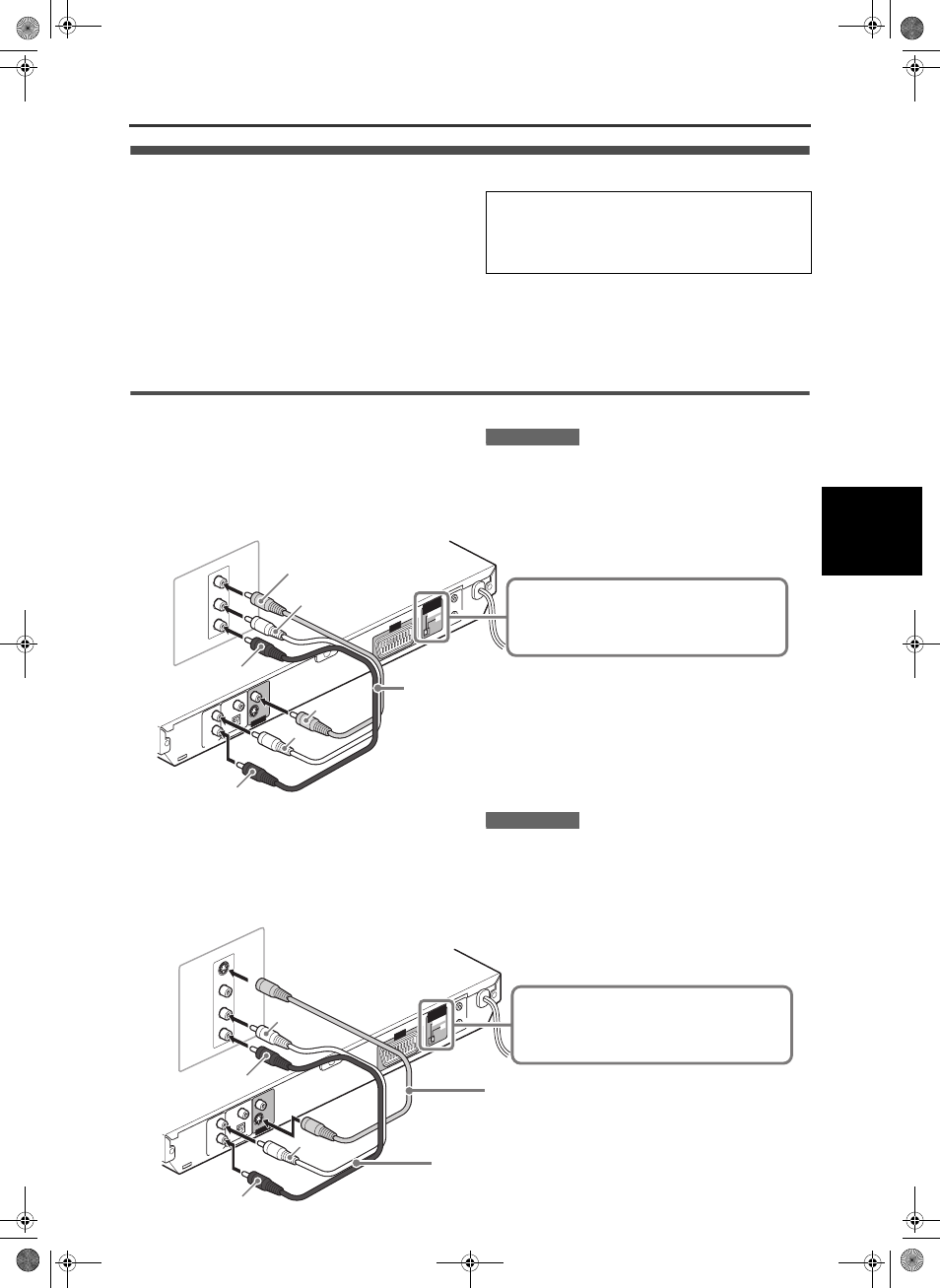

Подключение к телевизору
В разделах A-C ниже описаны подключения данного
аппарата только к телевизору, так, чтобы можно было
слышать звуковой сигнал телевизора.
A Подключение к обычному телевизору
ПРИМЕЧАНИЯ
• Не подключайте несколько устройств с использованием
нескольких разъемов.
• Если на вашем телевизоре вместо стерео аудио входа
имеется монофонический аудио вход, то вам следует
использовать дополнительный аудио кабель, который
преобразует стерео аудио выходной сигнал в
монофонический.
B Подключение к телевизору с разъемом S-video
Если на вашем телевизоре имеется вход S-VIDEO, то для
получения изображения лучшего качества в дополнение к видео
(стандартному) соединению, его следует соединить с выходом
S-VIDEO данного аппарата, используя для этого S-video кабель.
ПРИМЕЧАНИЯ
• Не подключайте несколько устройств с использованием
нескольких разъемов.
• Если VIDEO SIGNAL SELECTOR установлен в положение
“Y/С”, не используйте композитный выходной видео разъем.
(В данном случае из композитного видео выходного разъема
может выходить только сигнал яркости, в результате чего
цветность изображения ухудшается.)
• Далее в тексте слово “телевизор” может заменяться
словом “монитор” или “проектор”.
• Названия разъемов разных компонентов могут
отличаться от названий, упоминающихся в данном
руководстве.
RIGHT
LEFT
AUD
IO
VIDEO
IN
VID
EO O
UT
AV COM
PU L
INK
VID
EO SIGN
AL
SELECTO
R
AV O
UT
AUD
IO O
UT
DIGIT
AL O
UT
LEFT
COA
XIAL
OPTI
CAL
PCM
/ ST
REA
M
RIGH
T
VIDEO
S-VIDEO
RGB/COM
P
Y/C
Желтый
Белый
Аудио/видео кабель (входит
в комплект поставки)
Белый
Красный
Желтый
ТВ
Данный аппарат
Установите VIDEO SIGNAL SELECTOR
в положение “RGB/СОМР.”.
Красный
RIGHT
LEFT
AUDIO
VIDEO
S-VIDEO
IN
VID
EO O
UT
AV C
OMPU
LIN
K
VIDEO
SIG
NAL
SELECTO
R
AV O
UT
AUD
IO O
UT
DIG
ITAL
OU
T
LEFT
COAXIAL
OPTICAL
PCM
/ ST
REA
M
RIGHT
VIDEO
S-VID
EO
RGB
/COM
P
Y/C
ТВ
Белый
Красный
Данный аппарат
Аудио кабель (не входит в комплект поставки)
Кабель S-video (не входит в комплект поставки)
Красный
Белый
Установите VIDEO SIGNAL SELECTOR в
положение “Y/C”.
