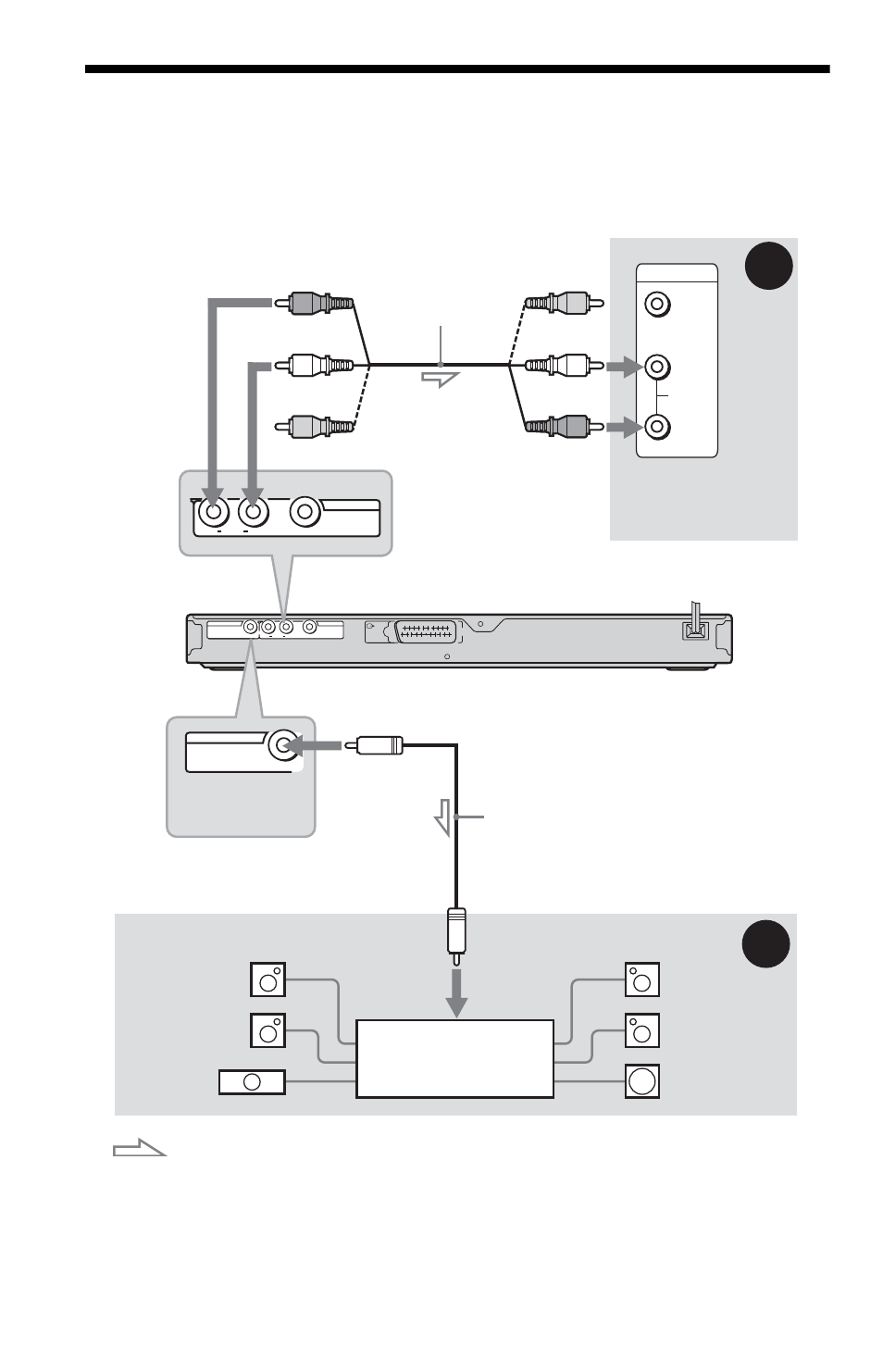

Пункт 4: Подсоединение аудиокабелей
Выберите один из образцов A или B в соответствии с входным разъемом на
видеомониторе, видеопроекторе или усилителе AV (ресивере).
Это позволит слышать звук.
z
Совет
Для правильного расположения громкоговорителя см. инструкции, прилагаемые к
подключаемым компонентам.
VIDEO
AUDIO
INPUT
L
R
LINE
(RGB)
-TV
L
C E N T E R
AUDIO
VIDEO
COAXIAL
R
L
LINE OUT
DIGITAL OUT
A
B
VIDEO
LINE OUT
AUDIO
R
L
COAXIAL
DIGITAL OUT
Усилитель AV
(ресивер) с декодером
(красный)
Телевизор, проектор
или усилитель
(ресивер) AV
Соединительны
й аудио-/
видеокабель (не
прилагается)
: Направление сигнала
Коаксиальный цифровой
кабель (не прилагается)
к гнезду DIGITAL OUT (COAXIAL)
к гнезду LINE OUT L/R (AUDIO)
Задний (Л)
Проигрыватель CD/DVD
(белый)
(желтый)*
(желтый)*
(белый)
(красный)
[Громкоговорители]
Передний (Л)
[Громкоговорители]
к коаксиальному цифровому
входному гнезду
Задний (П)
Передний (П)
Низкочастотный
громкоговоритель
Центральный
*Желтый штекер используется для видеосигналов (стр. 16).
