Инструкция по эксплуатации
5
DVD/MPEG 4/DivX проигрыватель HD 1080
3. КОМПЛЕКТАЦИЯ
1) Проигрыватель – 1 шт.
2) Пульт дистанционного управления – 1 шт.
3) 3 выводной аудиовидеокабель RCA – 1 шт.
4) Батарейка ААА – 2 шт.
5) Инструкция по эксплуатации – 1 шт.
4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ. ПОДКЛЮЧЕНИЕ DVD ПРОИГРЫВАТЕЛЯ

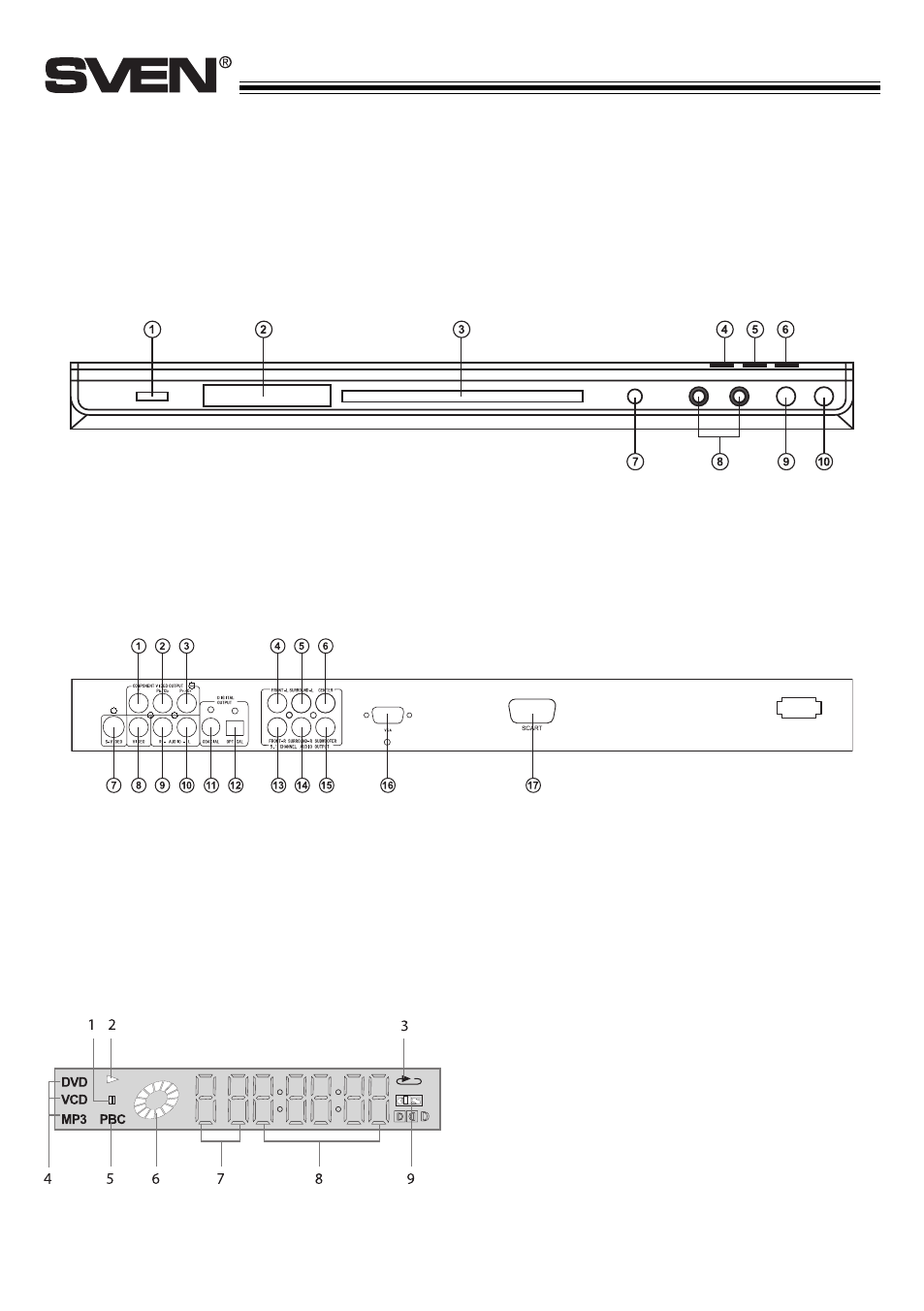

4.1 Передняя панель
4.2 Задняя панель
4.3 Дисплей
1. Выключатель питания
2. Окно электролюминесцентного дисплея
3. Лоток для загрузки диска
4. Кнопка Open/Close для открытия закрытия лотка
5. Кнопка Play/Pause для воспроизведения 6. Кнопка STOP для остановки воспроизведения
7. ИК приемник ПДУ
8. Гнезда разъемов микрофонов
9. Регулировка уровня громкости микрофона
10. Регулировка уровня громкости эха
1. Разъем компонентного видеовыхода (Y)
2. Разъем компонентного видеовыхода (PbСb)
3. Разъем компонентного видеовыхода (PrCr)
4. Разъем аудиовыхода левого фронтального канала
5. Разъем аудиовыхода левого тылового канала
6. Разъем аудиовыхода центрального канала
7. Разъем S video выхода
8. Разъем композитного видеовыхода
9. Разъем аудиовыхода правого канала 10. Разъем аудиовыхода левого канала
11. Разъем коаксиального цифрового аудиовыхода
12. Разъем оптического цифрового аудиовыхода
13. Разъем аудиовыхода правого фронтального канала
14. Разъем аудиовыхода правого тылового канала
15. Разъем выхода сабвуфера
16. Разъем выхода VGA
17. Разъем выхода Scart
1. Пауза
2. Воспроизведение
3. Повтор
4. Тип диска
5. Формат диска с управлением воспроизведения (PBC)
6. Индикатор воспроизведения
7. Номер главы
8. Время воспроизведения
9. Индикатор формата DTS, Dolby Digital
