Подсоединения для контроля
системы
Использовав имеющийся в продаже в торговой сети шнур с
миништекером (диаметр 3,5 мм без сопротивления) для
соединения гнезда
CONTROL IN данного проигрывателя к
гнезду
CONTROL OUT другого устройства компании “Pioneer”,
на котором имеется знак
Î, Вы сможете управлять этим
устройством, как если бы оно было одним из элементов
системы (контроль системы).
• Если Вы выполнили подсоединения с целью обеспечения
контроля системы, Вы не сможете управлять
проигрывателем напрямую. В этом случае для управления
проигрывателем направьте пульт дистанционного
управления на устройство (аудиовидеоусилитель и т. д.),
подсоединенное к гнезду
CONTROL OUT.
• Управляя всей системой как единым целым, тем не менее
выполните подсоединение к усилителю
с использованием
какого-либо аудио- или видеошнура даже в том случае,
если в системе используются исключительно цифровые
устройства.
• Более подробную информацию смотрите в руководствах по
эксплуатации подключенных Вами устройств.
Устройство компании “Pioneer”,
имеющее знак
Î.
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
CONTROL
OUT
CONTROL
IN
Телевизор или монитор
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
AV CONNECTOR

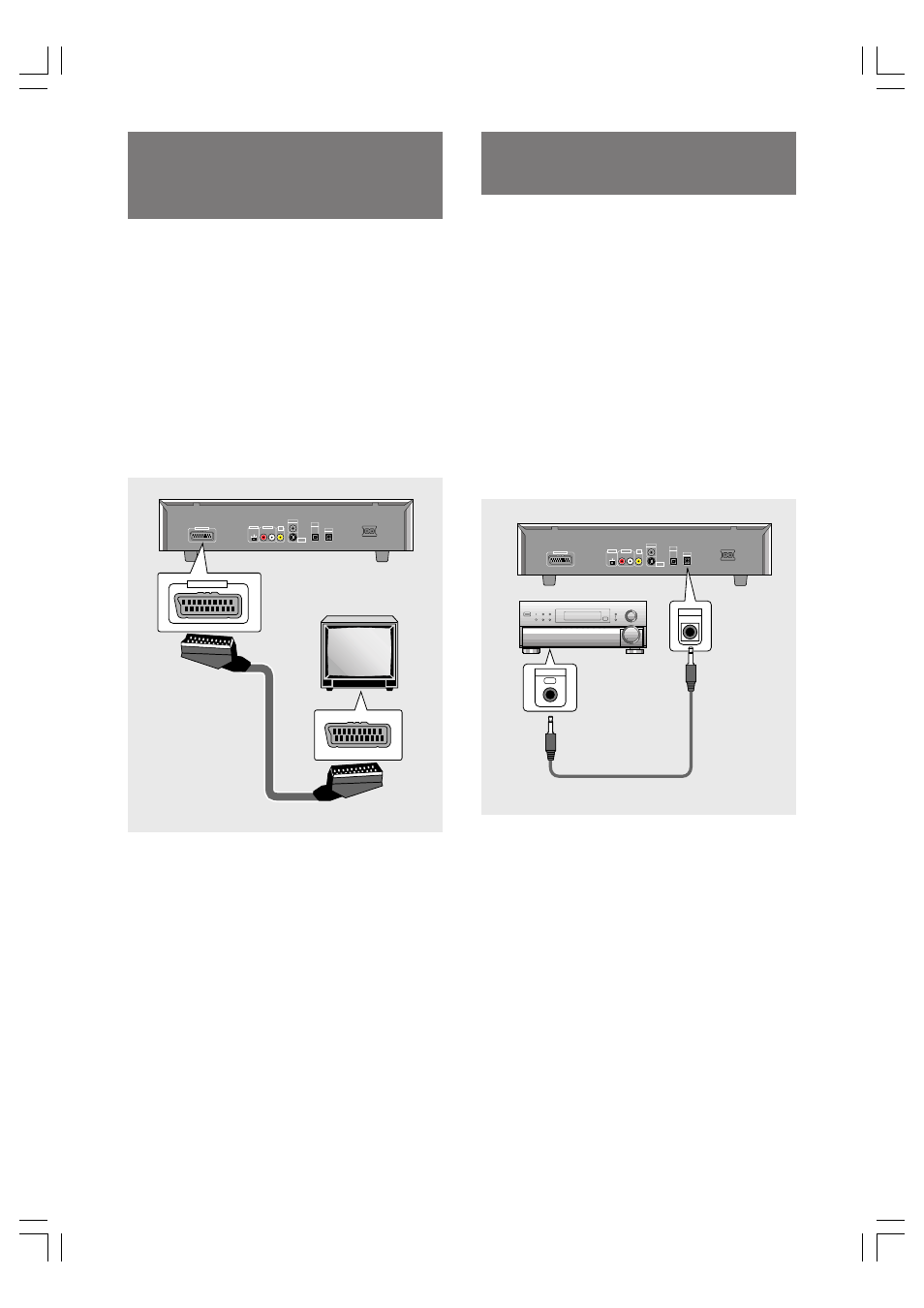

Подсоединение с помощью
комбинированного
аудиовидеосоединителя
Используя имеющийся продаже в торговой сети 21-
штырьковый кабель SCART, соедините гнездо
AV CONNECTOR
проигрывателя с телевизором или монитором, что обеспечит
передачу аудио- и видеосигналов через одно соединение.
• Кроме выполнения физических подсоединений к Вашему
телевизору или монитору необходимо также задать формат
видеовыхода для соединений комбинированного видео, S-
видео или RGB в меню
Video на экране настройки (страница
29).
• Имеются различные конфигурации кабелей SCART. Перед
тем, как выполнить подсоединения, убедитесь, что кабель,
который вы планируете использовать, подходит к
телевизору или монитору, к которому Вы подключаетесь.
• Описания сигналов со штырьков аудиовидеосоединителя
AV CONNECTOR можно найти в разделе
‘Технические
характеристики’ (задняя обложка).
