ЗАДНЯЯ ПАНЕЛЬ
ЗАДНЯЯ ПАНЕЛЬ
ЗАДНЯЯ ПАНЕЛЬ
ЗАДНЯЯ ПАНЕЛЬ
ЗАДНЯЯ ПАНЕЛЬ
3
2
1
12
11
13 14
15
10
4
5
6
7
8
9

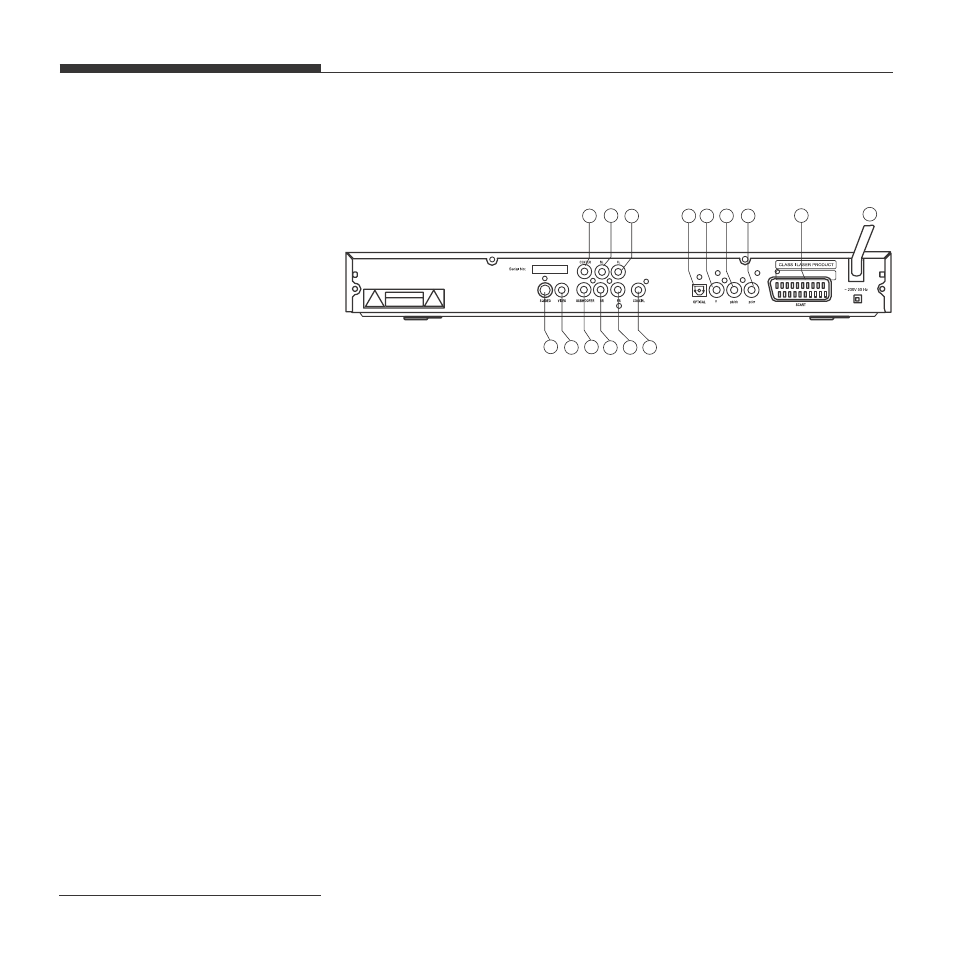

1. FL: Передний левый выходной разъем 5.1 channel (при на
стройке в режиме стерео это разъем для левого выхода).
2. SL: Задний левый выходной разъем SL: 5.1 channel
3. CENTER: центральный выходной разъем 5.1 channel
4. S VIDEO: выходной разъем S video
5. VIDEO: выходной видеоразъем
6. SUBWOOFER: низкочастотный выходной разъем 5.1 channel
7. SR: задний правый выходной разъем 5.1 channel
8. FR: передний правый выходной разъем 5.1 channel (При на
стройке в режиме стерео это разъем для правого выхода)
9. COAXIAL: коаксиальный выходной разъем (цифровые аудио
сигналы этого разъема должны пропускаться через цифровой
декодер с коаксиальным входом или связываться с выходом AV)
10. Электрический шнур
11. OPTICAL: оптический выходной разъем (цифровые аудиосиг
налы этого разъема должны пропускаться через цифровой
декодер с оптическим входом или связываться с выходом AV)
