Подсоединение
02
14
Ru

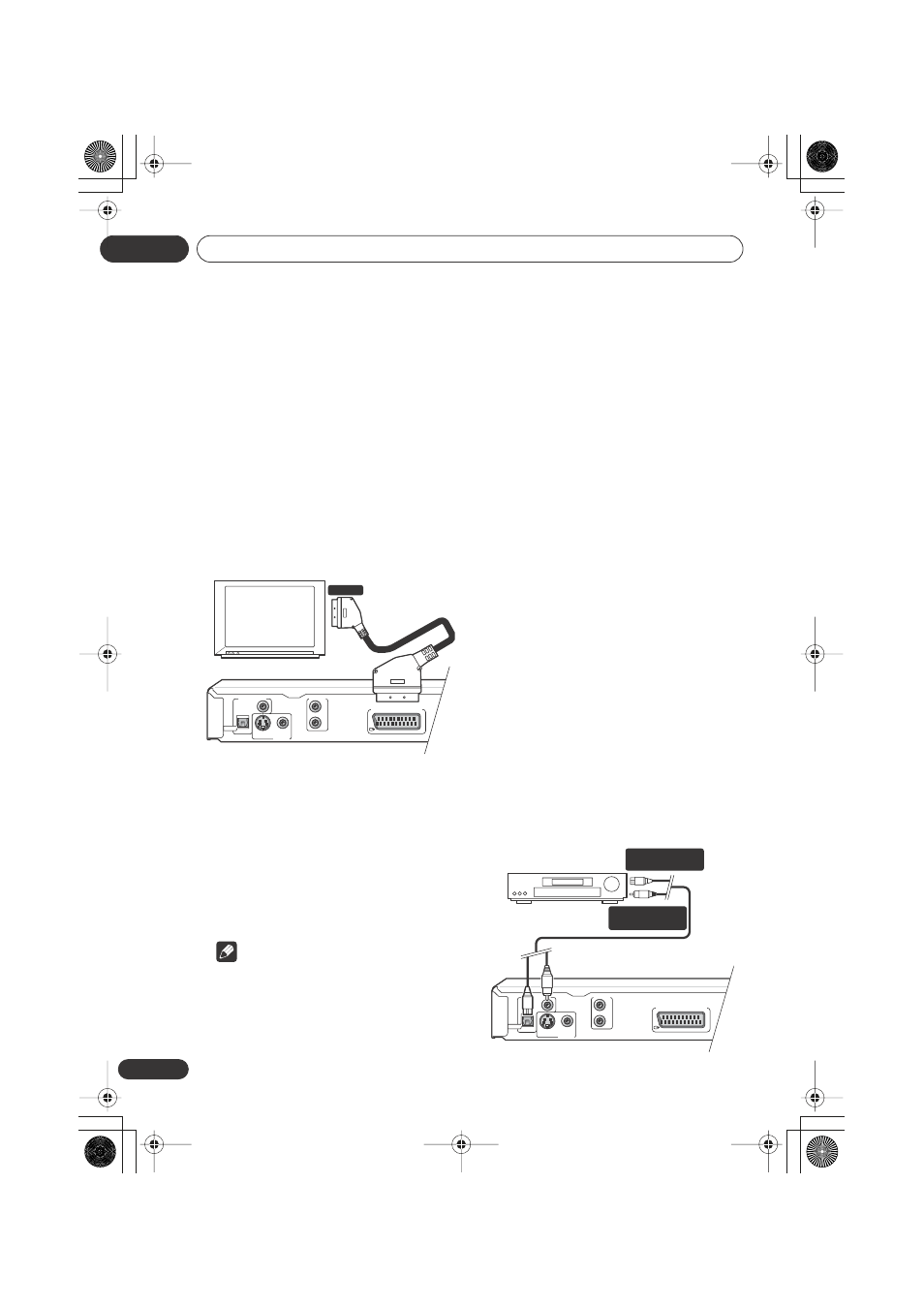

Подключение с помощью
выхода AV соединителя
Если ваш ТВ снабжен AV входом SCART типа,
вы можете использовать SCART шнур, чтобы
подсоединить этот проигрыватель к вашему
ТВ. Этот тип соединения перносит звук и
изображение, по этому нет нужды в
подсоединении AUDIO OUT L/R и VIDEO OUT
гнезд.
•
Используйтe SCART кабeль (нe
приложeн), чтобы подсоeдинить AV
CONNECTOR (RGB) - ТВ/AV приeмник к AV
вводу на вашм ТВ.
Этот соединитель может воспроизводить
стандартное (составное), S-Видео или RGB
компонентное видео. Установка по
умолчанию - стандартная, которая должна
срабатывать со всеми типами ТВ.
Просмотрите инструкцию по эксплуатации к
вашму ТВ, чтобы проверить, можете ли вы
использовать какую-либо более
качественную настройку. См. стр. 48, для
подробностей об изменнении видео выхода.
• SCART шнуры существуют в нескольких
конфигурациях. Убедитесь в том, что
имеющийся у вас в наличии шнур, будет
соответствовать этому проигрывателю и
вашему ТВ/монитору. См. расстановку
SCART штырей на стр. 63.
Подсоединение к AV
приемнику
Чтобы наслаждаться мультиканальным
звуковым окружением, вам необходимо
подсоединить этот проигрыватель к AV
приемнику с помощью дигитального вывода.
Этот проигрыватель снабжен как
коаксиальным так и оптическими
дигитальными гнздами; используйте любой
по собственному усмотрению.
В добавок к дигитальному соединению, мы
советуем вам также соединение с
использованием стерео аналог соединения.
Вы возможно также хотите подсоединить
видео выход к вашему AV приемнику. Вы
можете использовать любой из видео
выходов, доступных на этом проигрвателе
(иллюстрация показывает стандартное
(составное) соединение).
1
Подсоедините одно из DIGITAL OUT гнезд
на этом проигрывателе к дигитальному
выходу на вашем AV приемнике.
DIGITAL AUDIO OUT
S
L
R
COAXIAL
OPTICAL
AUDIO OUT
VIDEO OUT
AV CONNECTOR (RGB) - TV/AV Receiver
SCART
TB
Примечание
D IG ITA L AU D IO O U T
S
L
R
C O A X IA L
O PTIC A L
AU D IO O U T
VID EO O U T
AV C O N N EC TO R (RG B) - T V /AV Receiver
AV приемник
Дигитальный ввод
(оптичский)
Дигитальный ввод
(коаксиальный)
