2-28
Глава 2. Оборудование

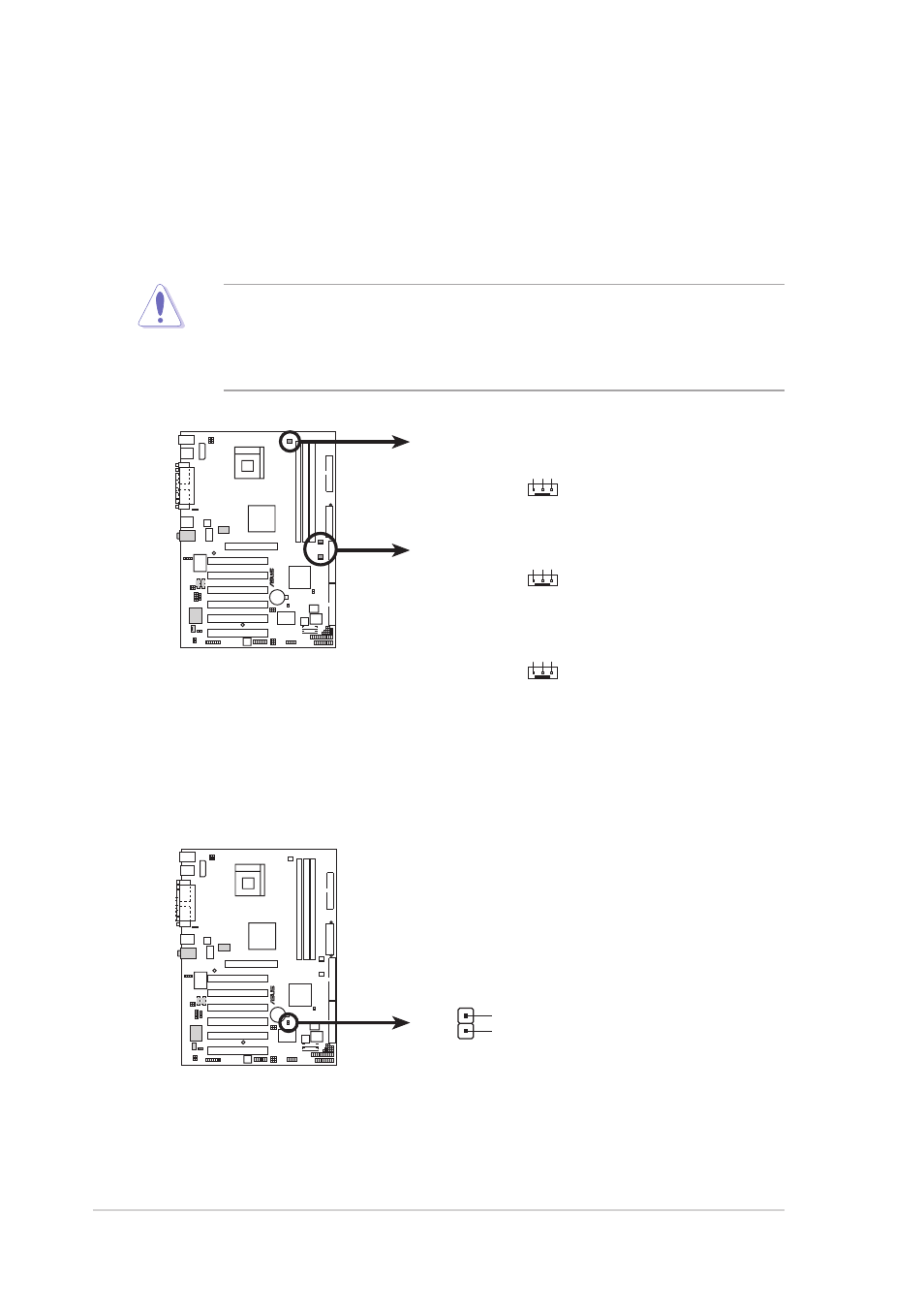

7. Разъемы вентиляторов процессора, корпуса и блока питания
(3-контактные CPU_FAN, PWR_FAN, CHA_FAN)
Разъемы вентиляторов поддерживают охлаждающие вентиляторы с
потребляемым током 350-740 мA (макс. 8,88 Вт) или в общей сложности 1-2,22
А (макс. 26,64 Вт) при напряжении питания +12 В. Подсоедините кабели
вентиляторов к разъемам на материнской плате, следя за соответствием
черного провода на кабеле и контакта земля на разъеме.
Не забудьте подсоединить кабели вентиляторов к этим разъемам. Отсутствие
достаточной циркуляции воздуха через систему может вызвать повреждение
компонентов платы. Это не контакты для перемычек, перемычки сюда
устанавливать НЕЛЬЗЯ.
P4B533
®
P4B533 12-Volt Fan Connectors
CPU_FAN
PWRFAN
CHA_FAN
GND
Rotation
+12V
GND
Rotation
+12V
GND
Rotation
+12V
P4B533
®
P4B533 Power Supply Thermal Connector
Ground
TRPWR
TRPWR
8. Разъем теплового датчика блока питания (2-контактный TRPWR)
Если ваш блок питания поддерживает функции контроля температуры, то его
кабель теплового датчика следует подключить к этому разъему.
