Română
ASUS P5G41T-M SI

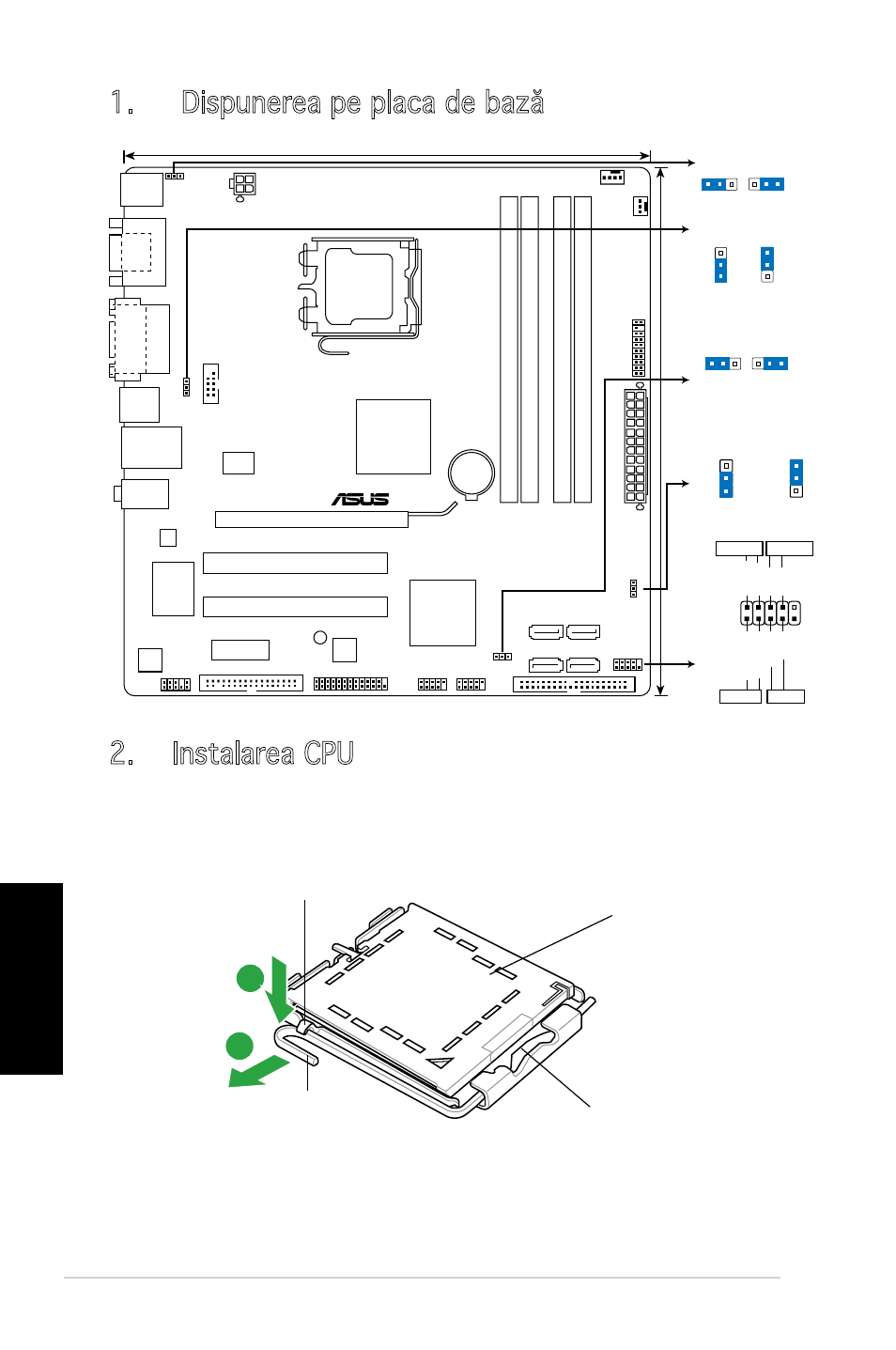

1. Dispunerea pe placa de bază
2. Instalarea CPU
Pentru instalarea CPU:
1. Apăsaţi cu degetul mare pârghia de încărcare (A), apoi deplasaţi-o către
stânga (B), pănă când este eliberată din butonul de reţinere.
Buton de reţinere
Capac PnP
Această parte a carcasei trebuie să fie
orientată către dumneavoastră.
A
B
Pârghie de
încărcaree
P5G41T-M SI
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB78
USB56
AAFP
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
Realtek
8112L
ICS
954A4
KBMS
8Mb
BIOS
SB_PWR
USBPW5-8
CLRTC
USBPW1-4
KBPWR
24.4cm(9.6in)
24.4cm(9.6in)
Intel
®
G41
Intel
®
ICH7
DDR3 DIMM_B1 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_A2 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LAN1_USB12
USB34
CHA_FAN
F_PANEL
LPT
LGA775
COM2
HDMI
COM1
DV
I
VG
A
TP
M
FLOPPY
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-8
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-4
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
1
2
2
3
Normal
(Default)
Clear RTC
CLRTC
