1- Глава 1: Информация об аппаратуре
1.4 Установка
• Вы можете установить карту ASUS ТВ-тюнера только на материнскую плату с PCI/
PCIe слотом. Используйте иллюстрации этого раздела. Ваш корпус и расположение
компонентов может отличаться от показанного.
• Рисунки в этом разделе приводятся только с целью ознакомления.Ваша система и
конфигурация могут отличаться от показанной.

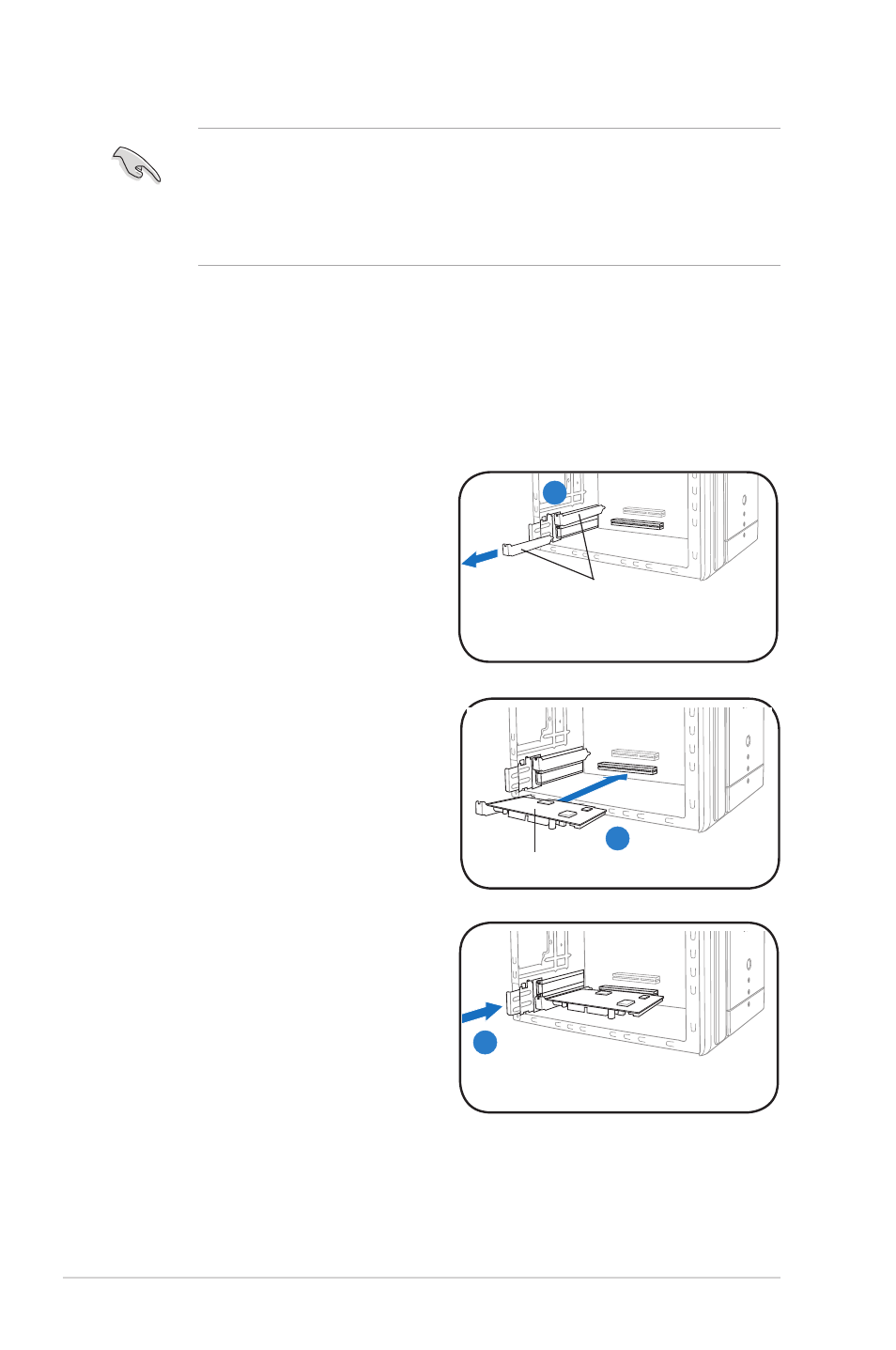

1.4.1 Установка ТВ-тюнера
Для установки ТВ-тюнера выполните следующее:
1. Отключите шнур питания.
2. Снимите кожух. Подробные инструкции смотрите в документации на корпус.
3. Найдите слот расширения шины PCI.
Убедитесь, что он доступен.
4. Снимите пластину, блокирующую карту
расширения.
5. Удалите металлическую пластину
напротив слота.
Пластины
5
7. Установите пластину карты расширения
на место для закрепления карты в
корпусе.
PCI карта
6. Совместите карту с разъемом и
надавите, пока карта не встанет на
место.
6
7
