ASUS LCD монитор PG221
2.1
Подключение кабелей

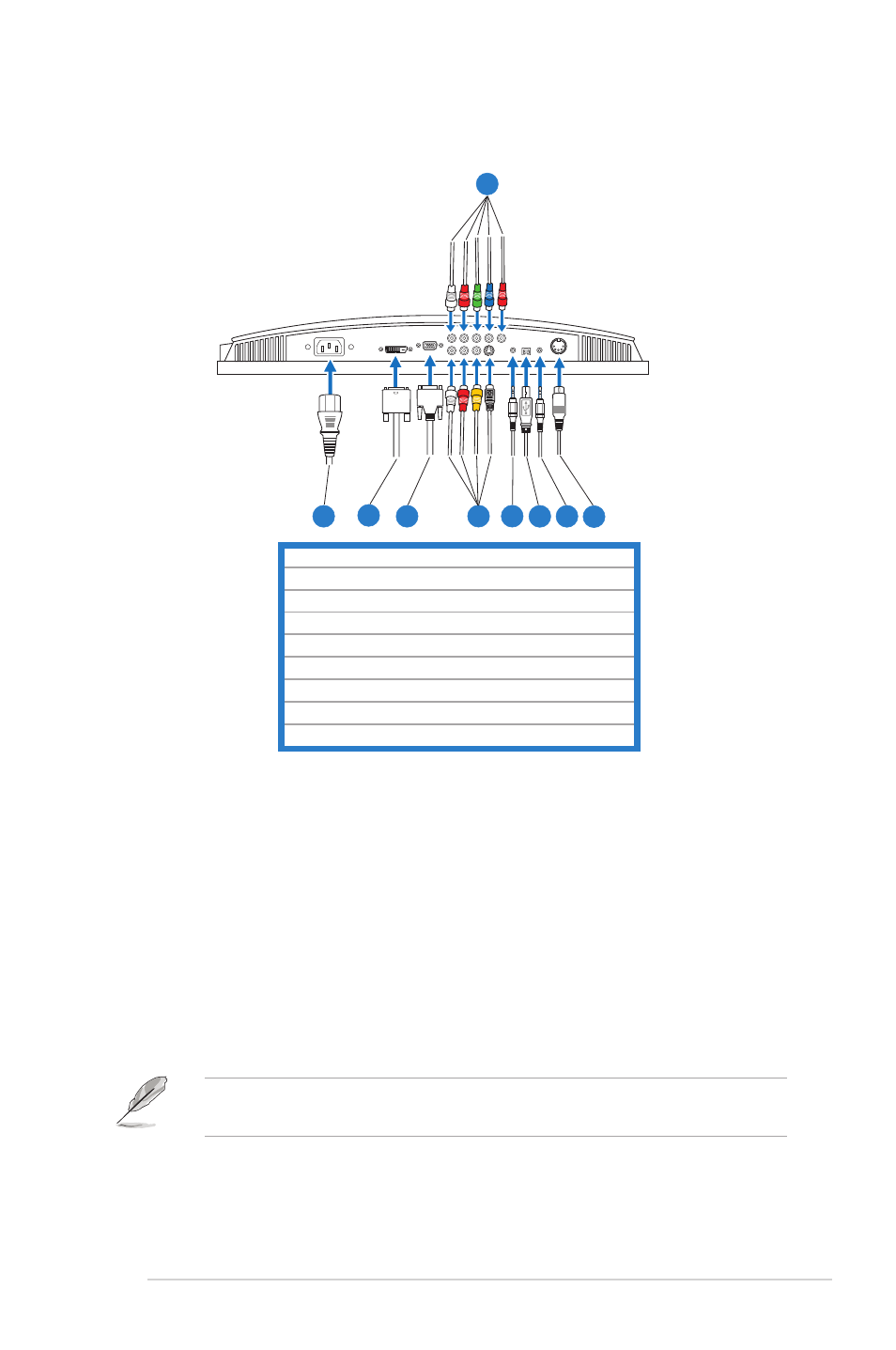

Подключите кабели как показано:
•
Подключение сигнальных кабелей: подключите один конец
сигнального кабеля к монитору, другой конец к компьютеру
или любому другому видеоустройству . Подробности
смотрите в разделе 2.1.1-2.1.5.
•
Подключение woofer кабеля низкочастотного динамика:
подключите кабель к разъему монитора.
•
Подключение шнура питания: подключите один конец шнура к
разъему питания на мониторе, а другой к розетке.
•
Закрытие задней крышки: Соберите все кабели и осторожно
закрепите их с помощью задней крышки. Щелчок показывает,
что крышка встала на место.
Поставляемый кабель (4-в-1) объединяет в себе VGA кабель,
аудиокабель, микрофонный кабель и USB кабель.
1. Шнур питания
2. DVI кабель
3. VGA кабель
4. Аудиокабель L/R + YPbPr кабель
5. Кабель RCA (Видео + L/R аудио) + S-Video кабель
6. Аудиокабель PC
7. USB кабель
8. Микрофонный кабель
9. Кабель низкочастотного динамика
5
4
3
2
1
6
7
8
9
