Português
ASUS M4A78-VM IN/SI
17
1.

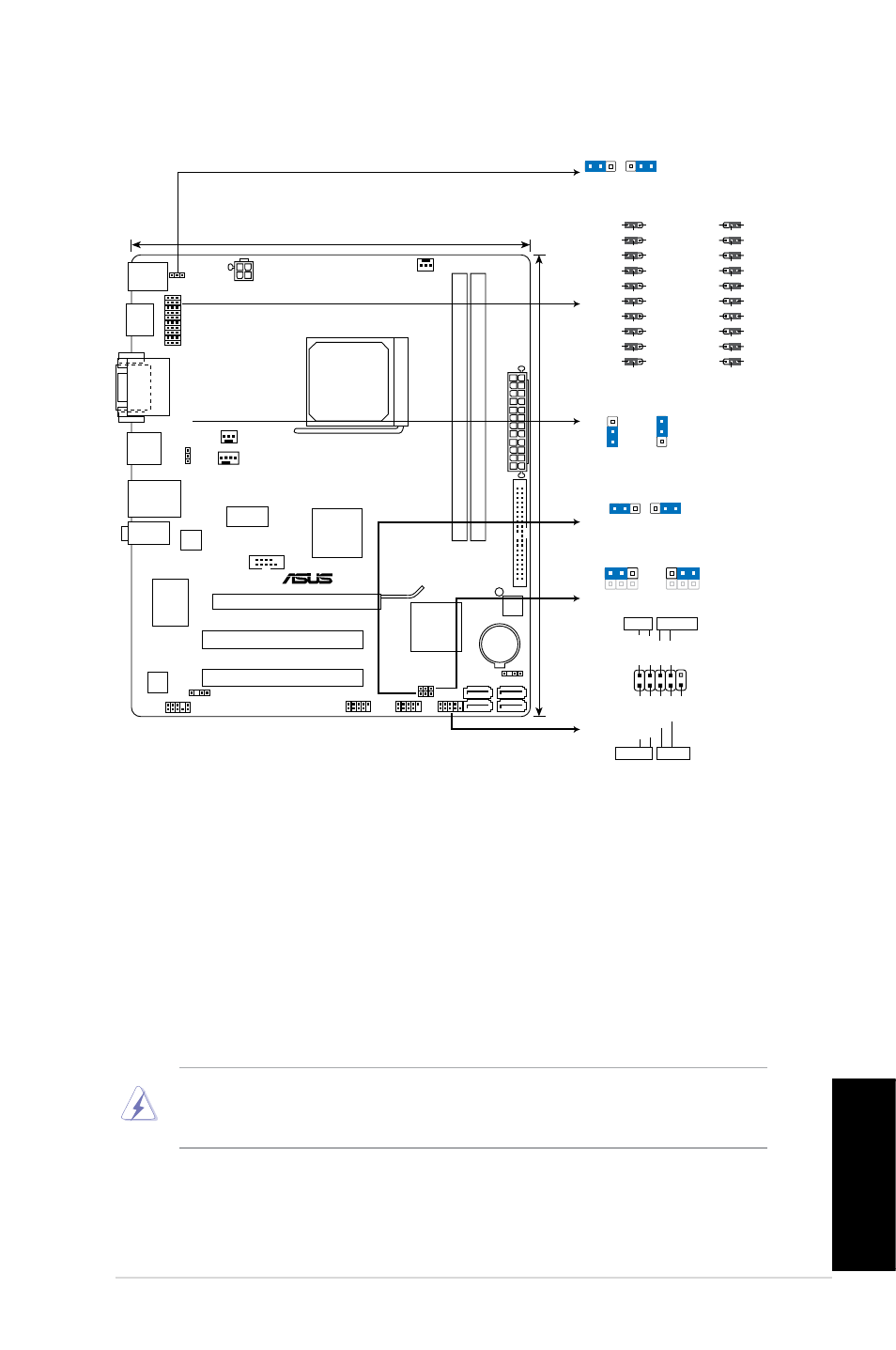

Disposição da placa-principal
2.
Instalação da CPU
Para instalar a CPU:
1. Procure o socket AM2+ de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA!
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danificar a CPU!
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado fique alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
fixar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente fixada.
M4A78-VM IN/SI
PCIEX16
PCI1
PCI2
PRI_IDE
USB56
USB78
F_PANEL
AAFP
SPDIF_OUT
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112
ICS
9LPRS485CGLF
KBMS
HDMI
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-8
CHASSIS
USBPW1-4
KBPWR
HDSW
21.1cm(8.3in)
24.4cm(9.6in)
AMD
®
RS780G
AMD
®
SB700
SOCKET AM2
+
DDR2 DIMM_A1 (64bit, 240-pin module)
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
AUDIO
LAN1_USB12
USB34
PWR_FAN
CHA_FAN
COM1
DVI_VG
A
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-8
2
1
2
3
+5V
(Default)
+5VSB
USBPW1-4
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
PIN 1
PWRBTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
HDSW
HDMI TXCON
DVI TXCON
1 2
2 3
N_DVI/HDMI_TXCN0 15
HDMI TXCOP
DVI TXCOP
N_DVI/HDMI_TXCP0 15
HDMI TXDOP
DVI TXDOP
N_DVI/HDMI_TXDP0 15
HDMI TXDON
DVI TXDON
N_DVI/HDMI_TXDN0 15
HDMI TXD2N
DVI TXD2N
N_DVI/HDMI_TXDN2 15
HDMI TXD2P
DVI TXD2P
N_DVI/HDMI_TXDP2 15
HDMI TXD1P
DVI TXD1P
N_DVI/HDMI_TXDP1 15
HDMI TXD1N
DVI TXD1N
N_DVI/HDMI_TXDN1 15
HDMI_SCL
DVI_SCL
HDMI TXCON
DVI TXCON
N_DVI/HDMI_TXCN0 15
HDMI TXCOP
DVI TXCOP
N_DVI/HDMI_TXCP0 15
HDMI TXDOP
DVI TXDOP
N_DVI/HDMI_TXDP0 15
HDMI TXDON
DVI TXDON
N_DVI/HDMI_TXDN0 15
HDMI TXD2N
DVI TXD2N
N_DVI/HDMI_TXDN2 15
HDMI TXD2P
DVI TXD2P
N_DVI/HDMI_TXDP2 15
HDMI TXD1P
DVI TXD1P
N_DVI/HDMI_TXDP1 15
HDMI TXD1N
DVI TXD1N
N_DVI/HDMI_TXDN1 15
HDMI_SCL
DVI_SCL
SCL
HDMI_SDA
DVI_SDA
SDA
SCL
SDA
HDMI
DVI
(Default)
HDMI_SDA
DVI_SDA
