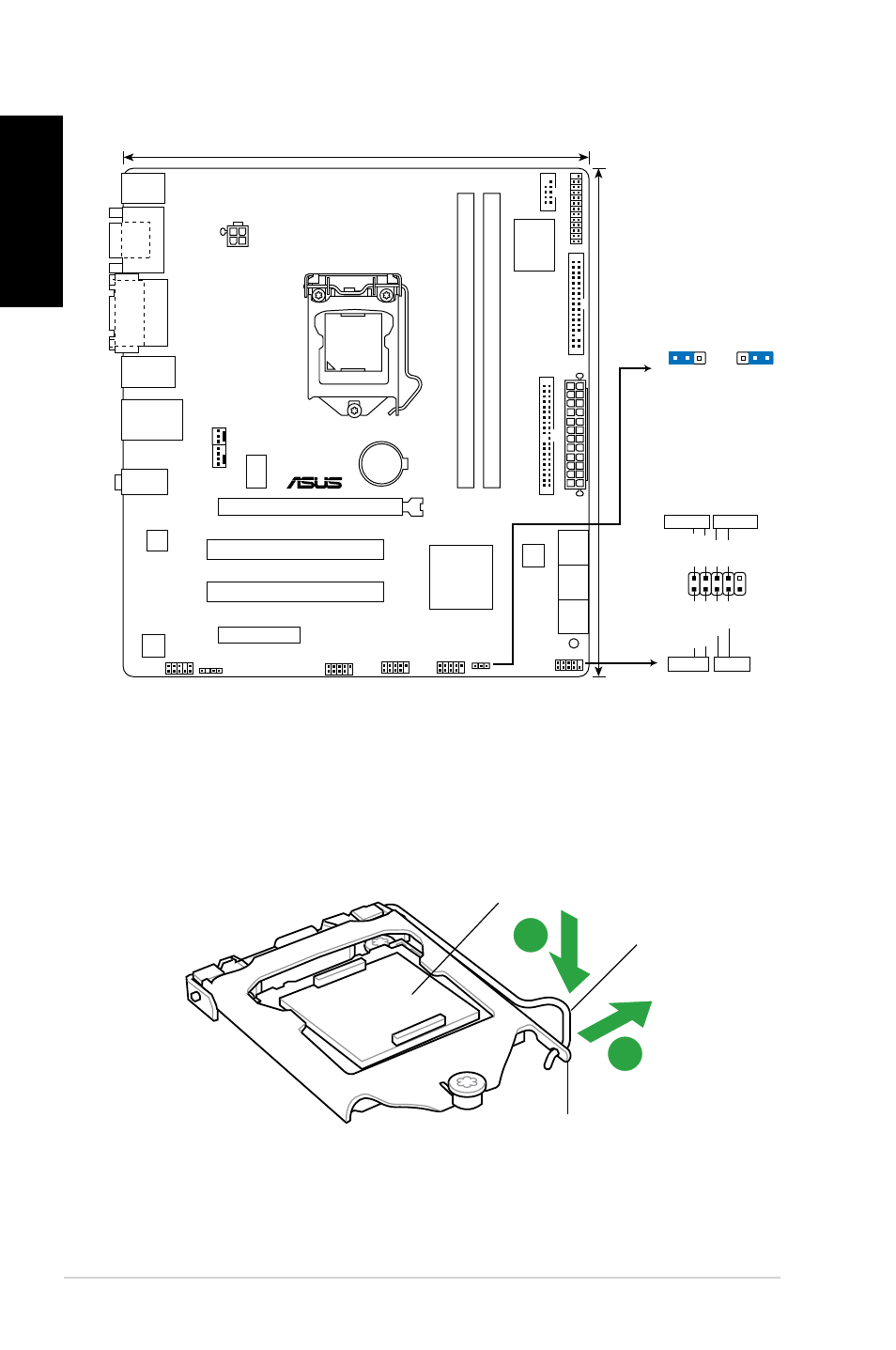

ASUS P7H55-M LE/P7H55-M LX
P7H55-M LE
PCIEX16
PCI1
PCIEX4_1
LPT
USB1112
USB910
USB78
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
IC
S
954 A4
VIA
VT1708S
RTL
8112L
64Mb
BIOS
SB_PWR
PCI2
SPDIF_OUT
24.4cm(9.6in)
21.8cm(8.6in)
LGA1156
Intel
®
H55
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
PRI_EIDE
COM2
KBMS
HDMI
COM1
DV
I
AUDIO
VG
A
LAN1_USB12
USB3_6
FLOPPY
F_PANEL
CLRTC
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
Polski
1.
Rozmieszczenie elementów płyty głównej
.
Instalacja procesora
Aby zainstalować procesor:
1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),
aż do jej zwolnienia z zatrzasku mocującego.
Dźwignia
ładowania
Zatrzask podtrzymujący
Pokrywka PnP
A
B
