20
ASUS M2N68-AM SE
Polski
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
2.
Instalacja CPU
Proszę podążaj za następującymi krokami, aby zainstalować CPU:
1. Zlokalizuj na płycie głównej 940-pinowe gniazdo AM2.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
1.

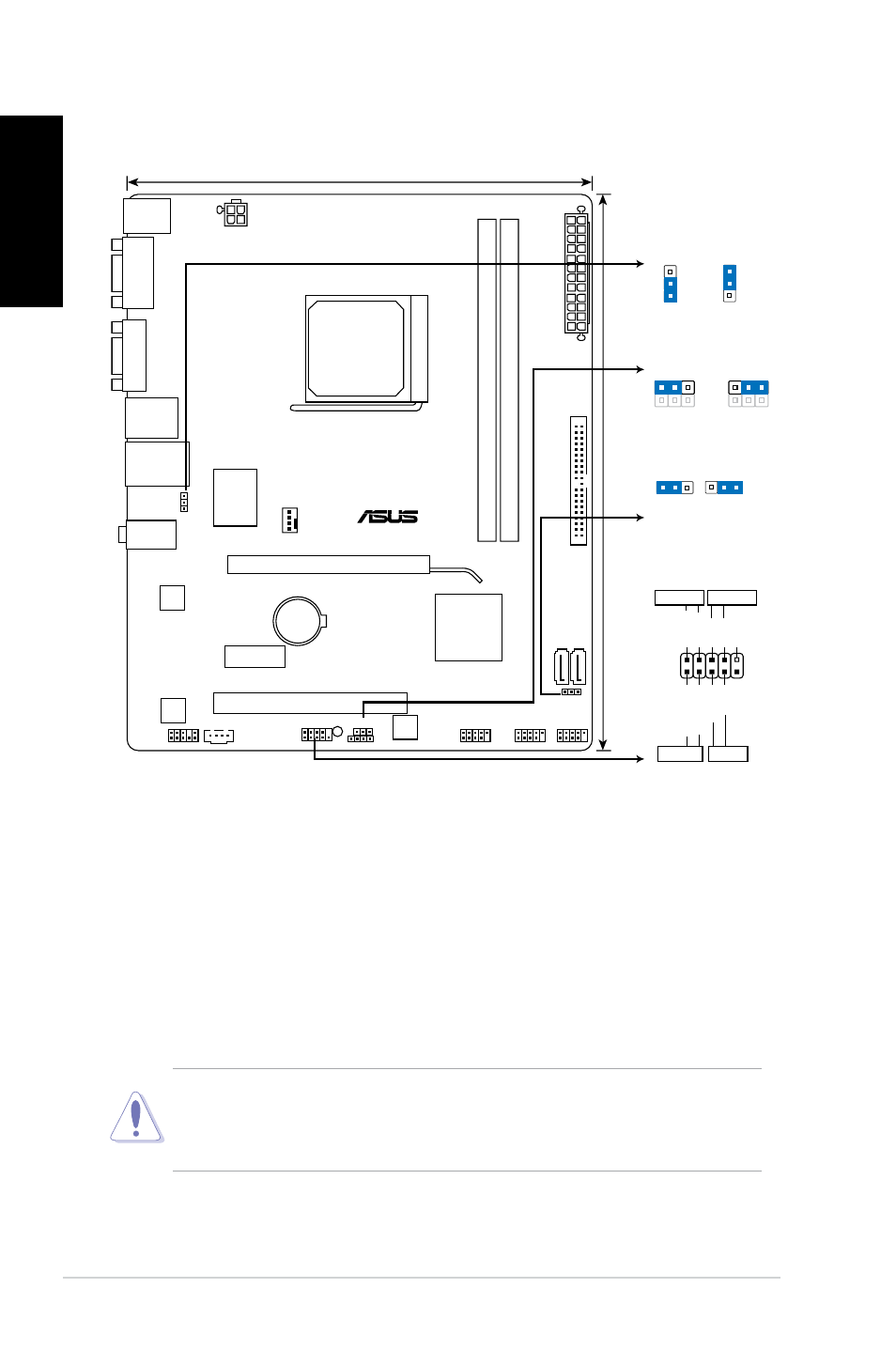

Plan płyty głównej
Uwaga!
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w
celu włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i
uszkodzenie CPU.
M2N68-AM SE
PCIEX16
PCIEX1_1
PCI1
PRI_IDE
USB56
USB78
USB910
F_PANEL
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
RTL
8201CP
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-10
USBPW1-4
SPEAKER
20.3cm(8.0in)
24.4cm(9.6in)
NVIDIA
®
MCP68PVNT
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1 SATA2
VG
A
AUDIO
COM
LAN1_USB12
USB34
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
2
1
2 3
+5V
(Default)
+5VSB
USBPW5-10
2
1
2
3
+5V
(Default)
+5VSB
USBPW1-4
