10
E

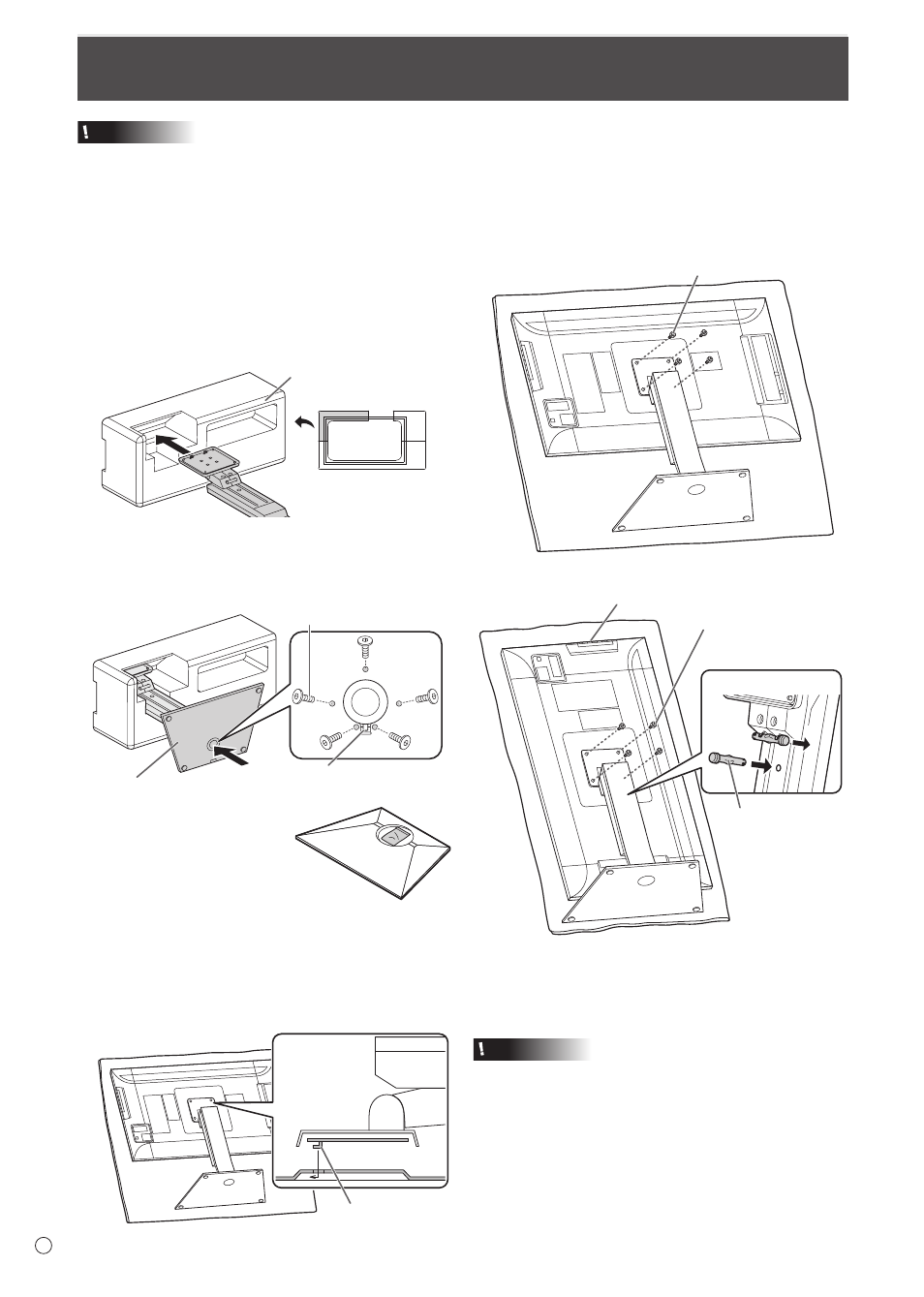

Установка подставки (входит в комплект поставки)
Внимание
• Отсоедините от монитора все кабели.
• Надежно затяните установочные винты (входят в
комплект поставки) с помощью шестигранного ключа
(входит в комплект поставки).
• Обеспечьте наличие достаточного пространства для работы.
n
Прикрепите подставку
Прежде чем приступать к работе, снимите все упаковочные
материалы.
Чтобы защитить стол (и т.д.) от повреждений основанием
подставки, подстелите толстую мягкую ткань (например,
одеяло) и работайте на ней.
1. Вставьте стойку подставки в упаковочный материал
(вверху слева), как показано на рисунке.
Спереди
Упаковочный материал
(вверху слева)
2. Поддерживая рукой основание подставки, прикрепите
его к стойке подставки винтами с потайной головкой (М4
x 6 без шайб) (x5), которые входят в комплект поставки.
Используйте поставляемый в комплекте шестигранный ключ.
Вставьте, зацепив ушко
Винты с потайной головкой
(М4 x 6 без шайб)
Основание
* Пакет с винтами (входят
в комплект поставки) и
шестигранным ключом
(входит в комплект
поставки) прикреплен к
основанию подставки через
круглое отверстие.
3. Расстелите толстую мягкую ткань (например,
одеяло), которая предотвратит повреждение ЖК-
панели, на плоской поверхности, на которой
помещается весь монитор, и положите монитор на
ткань ЖК-панелью вниз.
4. Поместите подставку на монитор.
Введите ушко на подставке в зацепление с соединительной
пластиной (предварительно установленной на мониторе).
Ушко
5. Прикрепите подставку к монитору с помощью
поставляемых в комплекте винты (М4 x 10 с шайбами)
(x4).
Используйте поставляемый в комплекте шестигранный
ключ.
• Горизонтальная ориентация
Винты
(М4 x 10 с шайбами)
• Вертикальная ориентация
Кнопки управления Винты
(М4 x 10 с шайбами)
Вид спереди
Фиксирующий
штифт
2
1
* Если монитор будет использоваться в вертикальной
ориентации, выньте фиксирующий штифт (1) и
вставьте его в отверстие (2), как показано выше.
* Чтобы снять стойку, положите монитор и стойку, как
показано выше, и снимите винты.
Внимание
• При установке монитора в вертикальной ориентации
придерживайтесь следующих рекомендаций.
Несоблюдение этих рекомендаций может привести к
возникновению неисправностей.
- Установите монитор так, чтобы кнопки управления
были расположены сверху.
- Задайте для опции MONITOR <МОНИТОР> в
меню MONITOR <МОНИТОР> установку PORTRAIT
<ПОРТРЕТ>. (См. стр. 20.)
