(2) Задняя панель

Разъемы аудиовыхода (5.1ch AUDIO OUT)

•

Подключение аудиокабеля. Подключение дополнительно
приобретаемого кабеля со штырьковыми разъемами.

Разъемы аудиовыхода (2ch AUDIO OUT)

•

Подключение прилагаемого аудио-видео кабеля
Многоканальный звук сжимается и выводится на 2 канала.

Вход питания (АС IN)

•

Подключение прилагаемого шнура сетевого питания.

Управляющий разъем (RS-232C)

•

Этот разъем для будущего расширения системы.

Разъем входа управления (ROOM TO ROOM/IN)

•

Входной разъем для проводного дистанционного управления.
Проконсультируйтесь с Вашим дилером DENON, если Вы хотите
использовать этот разъем.

Разъем выхода управления (ROOM TO ROOM/OUT)

•

Выходной разъем для проводного дистанционного управления.
Проконсультируйтесь с Вашим дилером DENON, если Вы хотите
использовать этот разъем.

Цифровой разъем IEEE 1394

•

Разъем для подключения отдельного AV-усилителя, оборудованного
разъемом IEEE 1394.

•

Используйте для получения высококачественного цифрового звука
без потери данных.

Цифровой выходной разъем DENON LINK

•

Разъем для подключения отдельного AV-усилителя, оборудованного
разъемом Denon Link.

•

Используйте для получения высококачественного цифрового звука с
минимальной потерей данных.

Разъем цифрового аудиовыхода (OPTICAL)

•

Подключение оптоволоконного кабеля (доступен в продаже).

•

Через этот выход передаются цифровые данные.

Разъем цифрового аудиовыхода (COAXIAL)

•

Подключение цифрового аудиокабеля. Подключайте приобретаемый
отдельно 75-Омный кабель с разъемами.

•

Через этот выход передаются цифровые данные.

Выходной разъем DVI-D-Video (DVI-D OUT)

•

Подключение 24-контактного кабеля DVI-D (приобретается отдельно).

Выходной разъем HDMI (HDMI)

•

Подключение кабеля HDMI (приобретается отдельно).

Выходной разъем компонентного видеосигнала

Выходной разъем компонентного видеосигнала
(COMPONENT VIDEO OUT)

(COMPONENT VIDEO OUT)

•

Подключение видеокабеля (приобретается отдельно).

Выходной разъем S-Video (S-VIDEO OUT)

•

Подключение кабеля S-Video (приобретается отдельно).

Выходной разъем видеосигнала (VIDEO OUT)

•

Подключение прилагаемого аудио-видео кабеля.

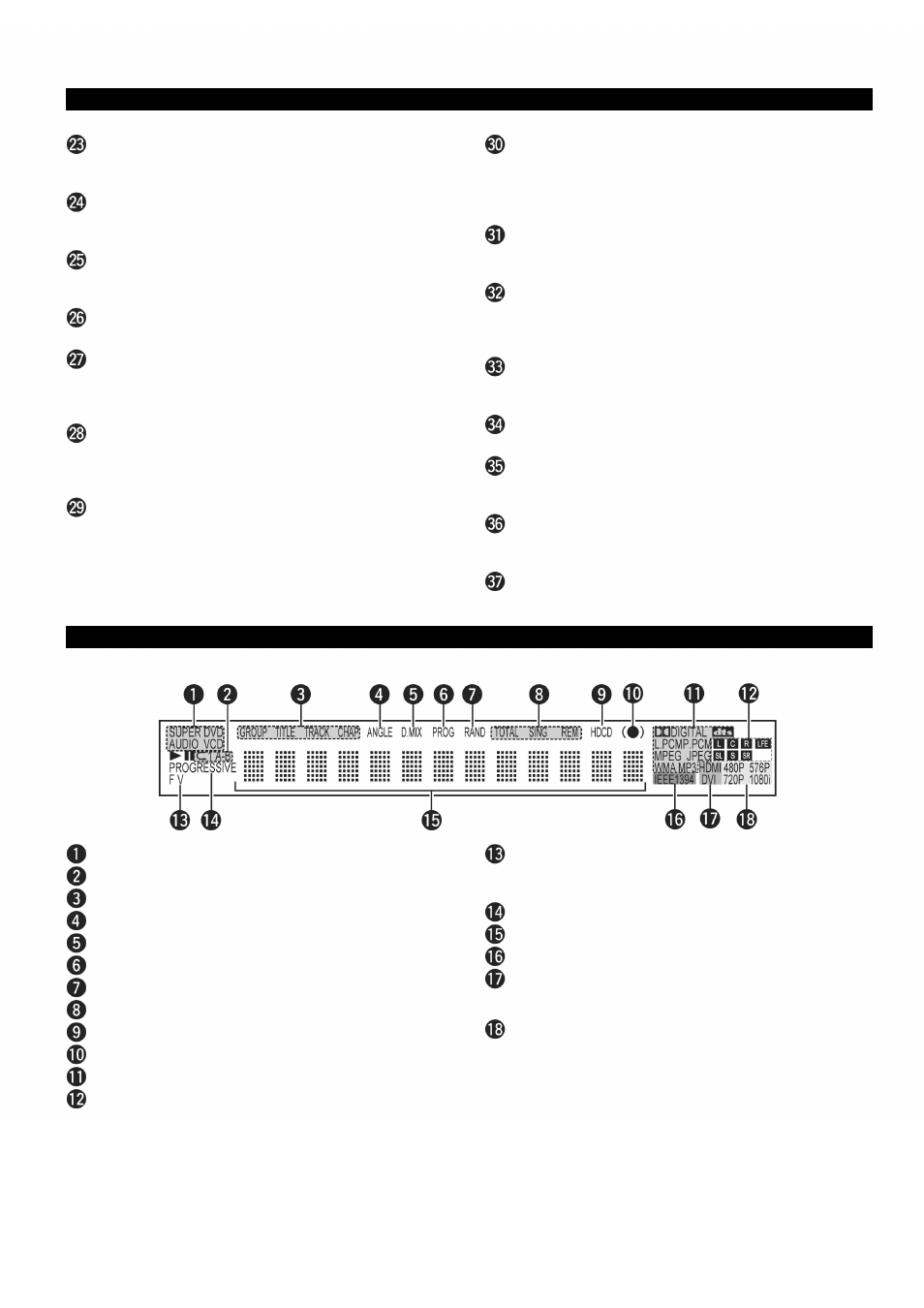

(3) Дисплей

Отображает тип воспроизводимого диска.

Отображает режим повтора.

Отображает имена разделов на воспроизводимом диске.

Светится при наличии на диске записи сцены с разных углов.

Светится при возможности смешения аудиосигнала.

Светится в режиме воспроизведения в запрограммированном порядке.

Светится в режиме воспроизведения в случайном порядке.

Светится в режиме отображения времени.

Светится в режиме воспроизведения HDCD

Светится при включенном SRS TruSurround.

Отображает текущий аудиоформат.

Отображает воспроизводимый звук

L : Передний левый канал
С : Центральный канал
R : Передний правый канал
SL : Левый канал окружающего звука

S : Канал монофонического

окружающего звука

SR : Правый канал окружающего

звука

LFE: Эффект низкой частоты

Отображает текущий тип видео
F: Фильм

V: Видео

Светится в режиме выхода сигнала с прогрессивной разверткой.

Отображает раздел, номер дорожки и время воспроизведения.

Светится в режиме вывода сигнала через разъем IEEE 1394.
Светится в режиме выхода сигнала (аудио или видео) через разъем
HDMI èëè DVI (светится только один из HDMI èëè DVI) (мигает при
проверке подключения HDMI èëè DVI-D).
Отображает текущий формат видео на разъемах HDMI èëè DVI (мигает
при проверке подключения HDMI èëè DVI-D).
