3 снятие основания/подставки (дляvesa wall mount), 2 регулировка монитора – Инструкция по эксплуатации Asus VW225TL
Страница 14
-
Глава 2: Установка
2.3
Снятие основания/подставки
(дляVESA wall mount)
Съемное основание/подставка монитора серии VW195xL/VW202xL/VW225xL специально
предназначены для крепления на стену VESA wall mount.
Для снятия основания/подставки:
1.
Установите минимальную высоту монитора, затем всавьте фиксатор в подставку (Рис.
1).
2.
Поместите монитор на стол лицевой панелью вниз.
3.
Удалите резиновые заглушки из отверстий для винтов(Рис. 2).
4.
С помощью отвертки открутите два винта на подставке монитора (Рис. 2), затем
снимите основание/подставку с монитора (Рис. 3).

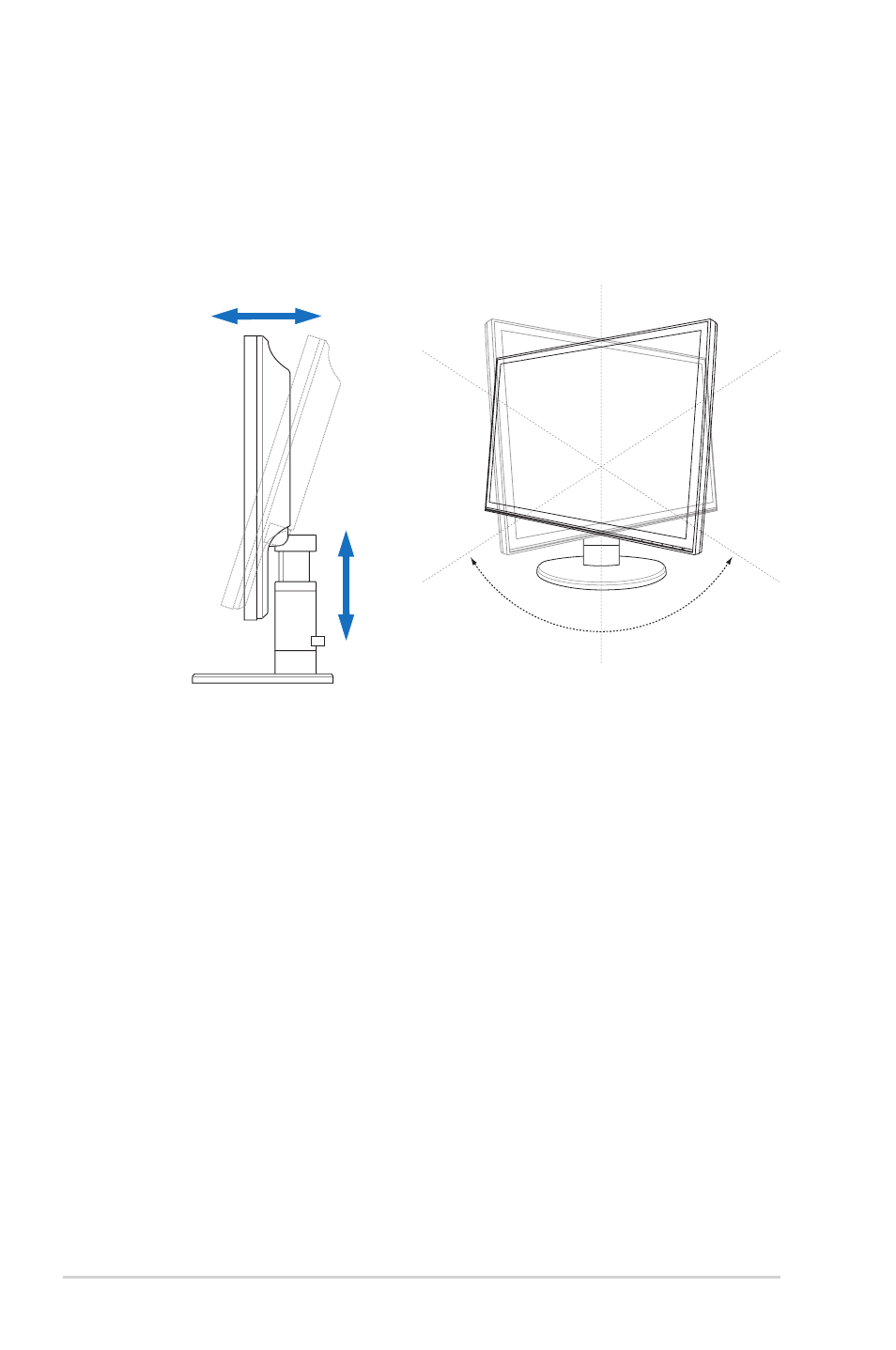

2.2
Регулировка монитора
• Для комфортной работы отрегулируйте угол наклона экрана.
• При изменении угла, удерживайте монитор за основание.
• Вы можете регулировать угол наклона монитора от -3
˚ до 20˚, поворот влево-вправо на
45
˚ и высоту в пределах 70мм.
.
-3º~20º
70мм
45º
45º
0º
