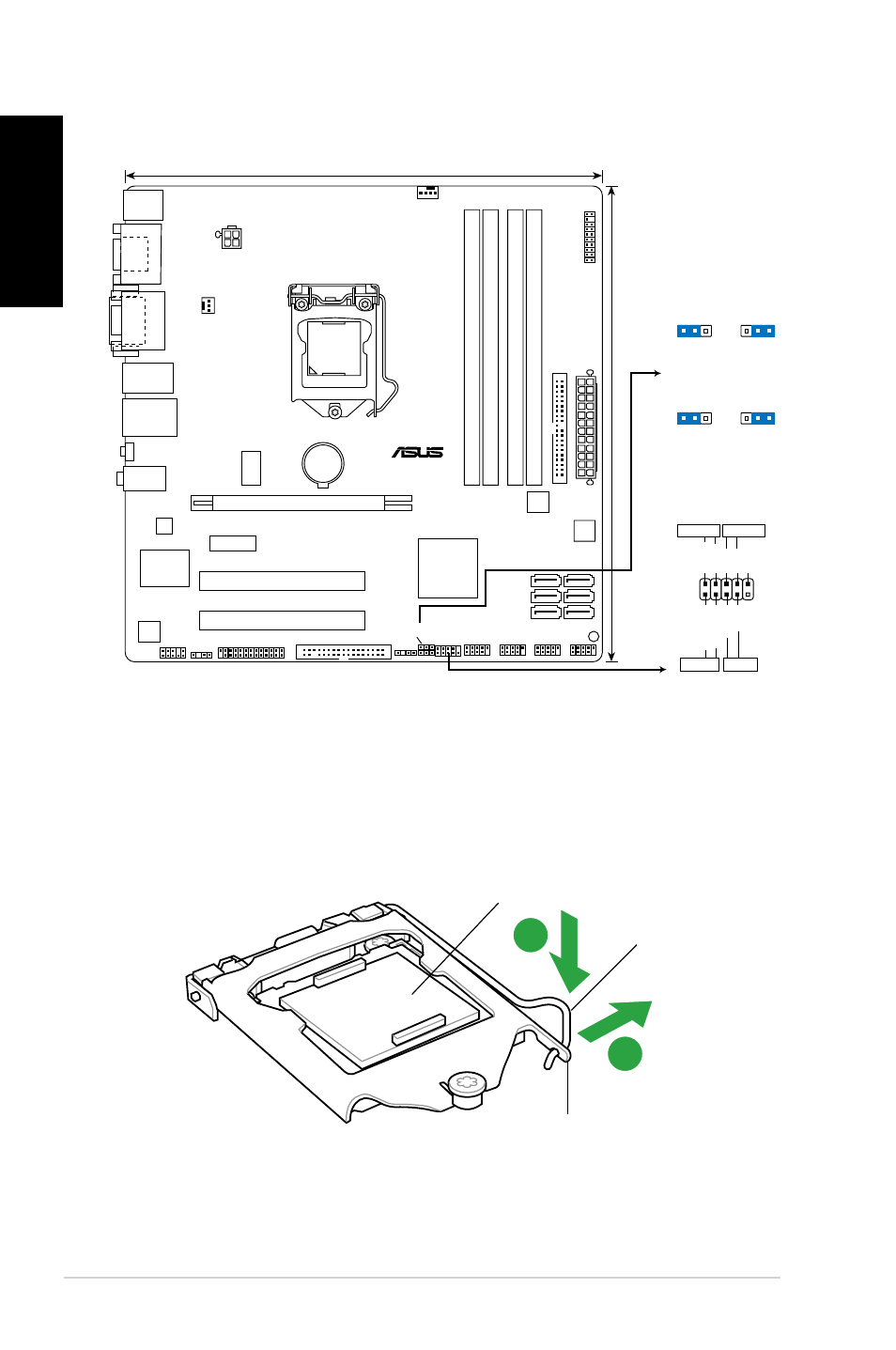

0 ASUS P7Q57-M DO
P7Q57-M DO
PCI2
PCI1
PCIEX1_1
LPT
USB1314 USB1112 USB910 USB78 F_PANEL
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
AUDIO
SERVICE_MODE
IC
S
9LRS954
Realtek
ALC887
Intel
WG82578DM C0˚
KBMS
JMB
368
64Mb
BIOS
SB_PWR CLRTC
CLRTCME
CHASSIS SPDIF_OUT
FLOPPY
24.4cm(9.6in)
24.4cm(9.6in)
Intel ®
Q57
DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module)
DV
I
VG
A
LAN1_USB12
USB3_6
SATA1
SATA3
SATA5 SATA2
SATA4
SATA6
HDMI COM1 TPM
PRI_IDE
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
1 2 2 3
Normal
(Default)
Clear RTC
CLRTCME
LGA1156
PCIEX16
Polski
1. Rozmieszczenie elementów płyty głównej
. Instalacja procesora
Aby zainstalować procesor:
1. Naciśnij kciukiem (A) dźwignię ładowania, a następnie przesuń ją w lewo (B),
aż do jej zwolnienia z zatrzasku mocującego.
Dźwignia
ładowania
Zatrzask podtrzymujący
Pokrywka PnP
A
B
