3 подключение кабелей, Подключение кабелей -2 – Инструкция по эксплуатации Asus PB238Q
Страница 15
3-2
LCD-монитор ASUS PB238Q
2.3

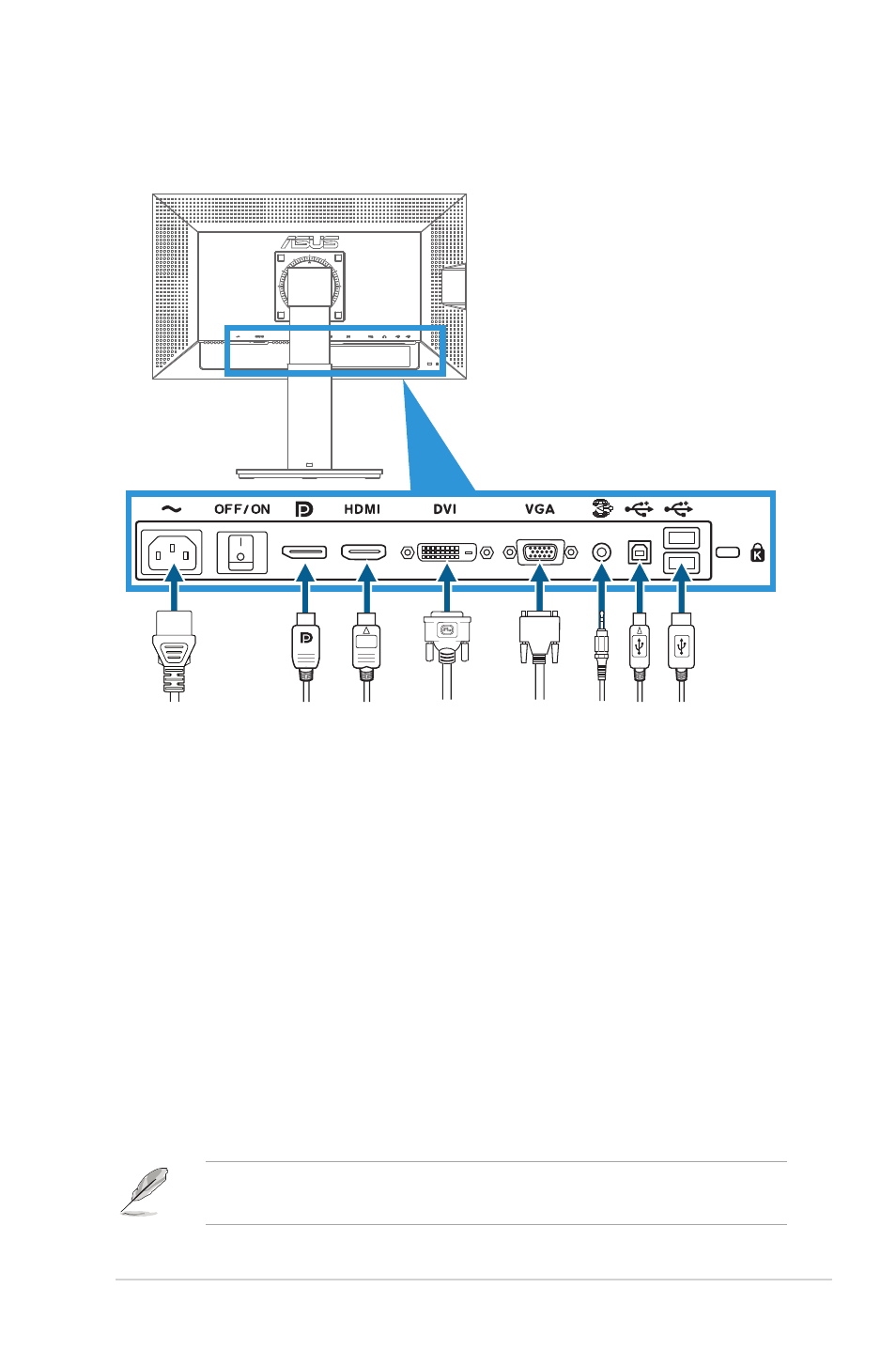

Подключение кабелей
Подключите кабели в соответствии со следующими указаниями:
• Подключение кабеля питания: Разъем кабеля питания надежно
подключите к разъему питания монитора, вилку кабеля питания
подключите в сетевую розетку.
• Подключение кабелей VGA/HDMI/DVI/DisplayPort:
a. Один разъем кабеля VGA/HDMI/DVI/DisplayPort подключите к разъему
VGA/HDMI/DVI/DisplayPort монитора.
b. Другой разъем кабеля VGA/HDMI/DVI/DisplayPort подключите к разъему
VGA/HDMI/DVI/DisplayPort компьютера.
c. Затяните два винта на разъеме VGA/DVI.
• Подключение кабелей VGA/HDMI/DVI/DisplayPort: Один разъем кабеля
аудиосигнала подключите к Линейный вход аудиосигнала монитора.
Другой разъем кабеля аудиосигнала подключите к разъему аудиосигнала
компьютера.
• Разъемы USB: Разъем меньшего размера (типа B) USB-кабеля
подключите к разъему типа B монитора, разъем большего размера (типа
A) к разъему USB компьютера.
После подключения данных кабелей вы сможете выбрать нужный источник
входного сигнала в пункте "Выбор входа" экранного меню.
