ASUS M4A77T SI
1.

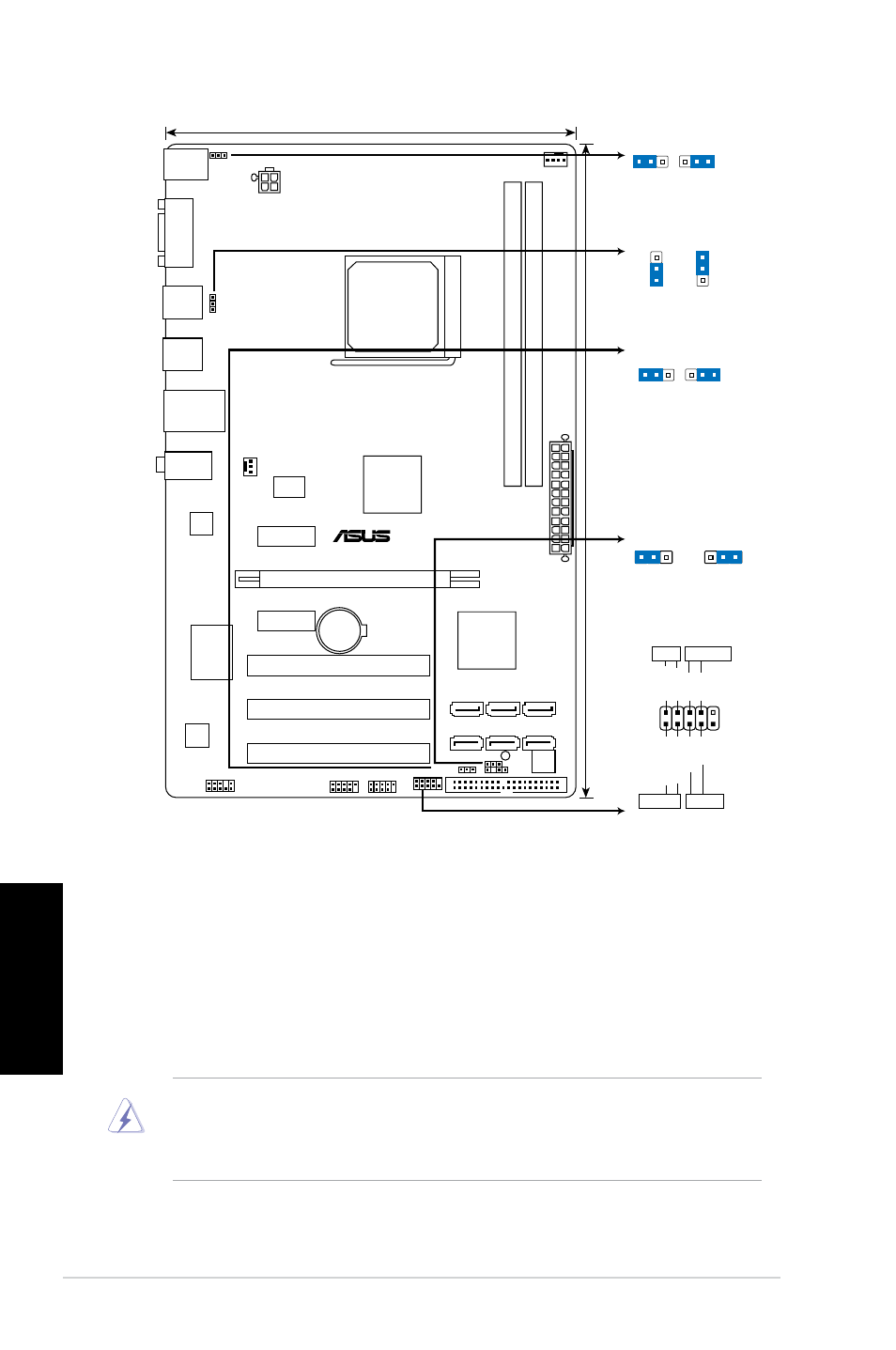

Схема системной платы
2.
Установка процессора
Для установки процессора выполните следующее:
1. Найдите на системной плате 940-выводной разъем типа AM2+.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
ПРЕДУПРЕЖДЕНИЕ!
Существует только одно правильное положение процессора при установке. Не применяйте
излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не
повредить процессор!
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал
с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
M4A77T SI
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
F_PANEL
USB78
USB910
AAFP
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1705
RTL
8112L
ICS
9LPRS485
KBMS
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-10
USBPW1-6
KBPWR
CHASSIS
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module)
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
AUDIO
COM1
LAN1_USB12
USB34
USB56
30.5cm(12.0in)
PRI_IDE
AMD
®
SB710
AMD
®
RD770
19cm(7.5in)
PCIEX16
2
1
2 3
+5V
(Default)
+5VSB
KBPWR
2
1
2 3
+5V
(Default)
+5VSB
USBPW7-10
2
1
2
3
+5V
+5VSB
(Default)
USBPW1-6
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED
RESET
