ПОДКЛЮЧЕНИЕ (ЗАДНЯЯ ПАНЕЛЬ)

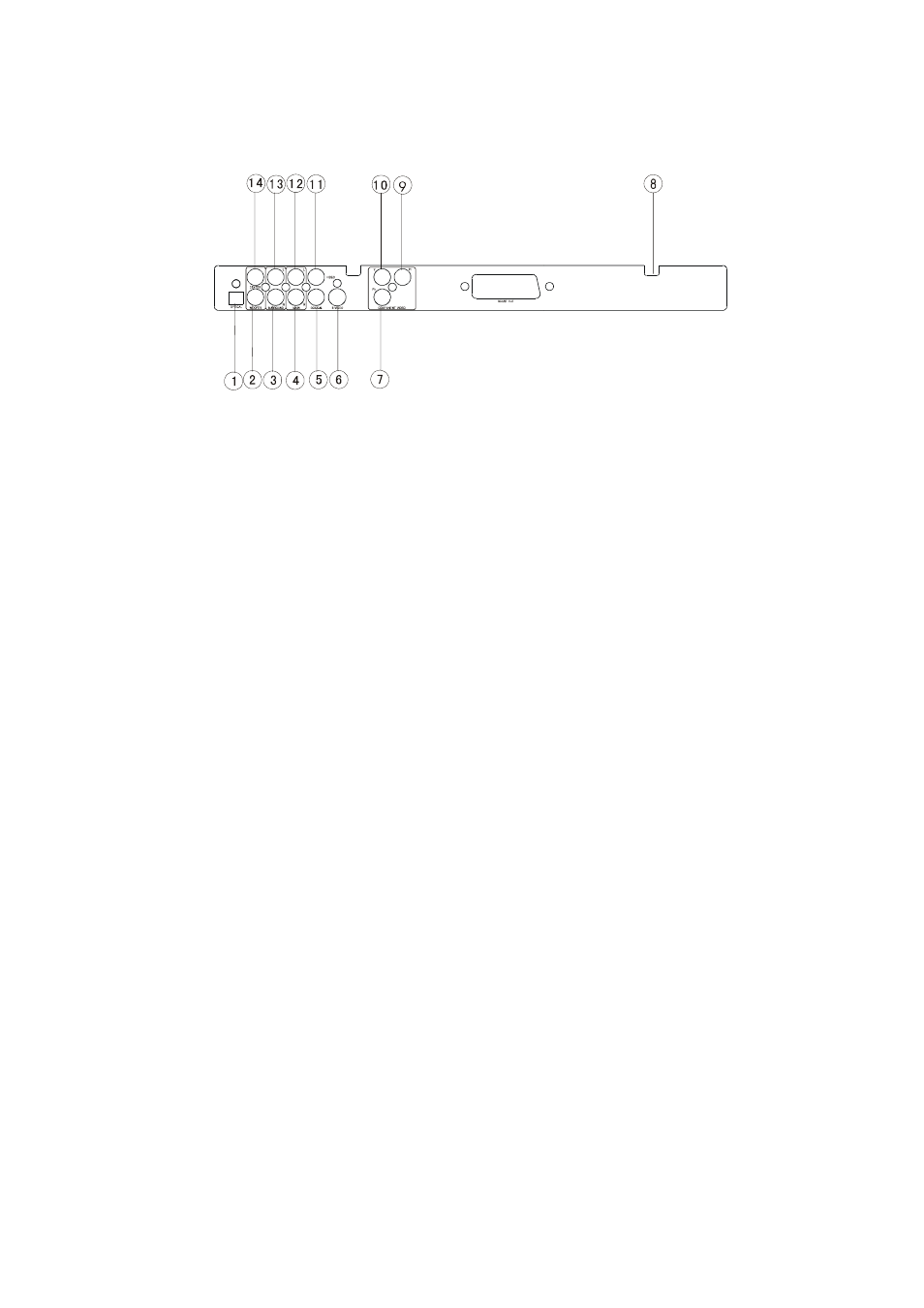

СХЕМА И СПЕЦИФИКАЦИИ
1. ЦИФРОВОЙ ОПТИЧЕСКИЙ АУДИО ВЫХОД
2. ВЫХОД НА САБВУФЕР
3. ПРАВАЯ ТЫЛЬНАЯ КОЛОНКА
4. ОСНОВНОЙ ПРАВЫЙ ВЫХОД
5. ЦИФРОВОЙ АУДИО ВЫХОД
6. S-ВИДЕО ВЫХОД
7. Pb-СОСТАВЛЯЮЩАЯ КОМПОНЕНТНОГО ВИДЕО-ВЫХОДА
8. ГНЕЗДО ДЛЯ ШНУРА ЭЛЕКТРОПИТАНИЯ
9. Pr-
СОСТАВЛЯЮЩАЯ КОМПОНЕНТНОГО ВИДЕО-ВЫХОДА
10. Y- СОСТАВЛЯЮЩАЯ КОМПОНЕНТНОГО ВИДЕО-ВЫХОДА
11. ВИДЕО ВЫХОД
12. ОСНОВНОЙ ЛЕВЫЙ ВЫХОД
13. ЛЕВЫЙ ВЫХОД SURROUND
14. ЦЕНТРАЛЬНЫЙ ВЫХОД
ПОДКЛЮЧЕНИЕ НА ЗАДНЕЙ ПАНЕЛИ
ВНИМАНИЕ: Кабель ТВ или усилителя должен подключаться к
соответствующим разъемам.
