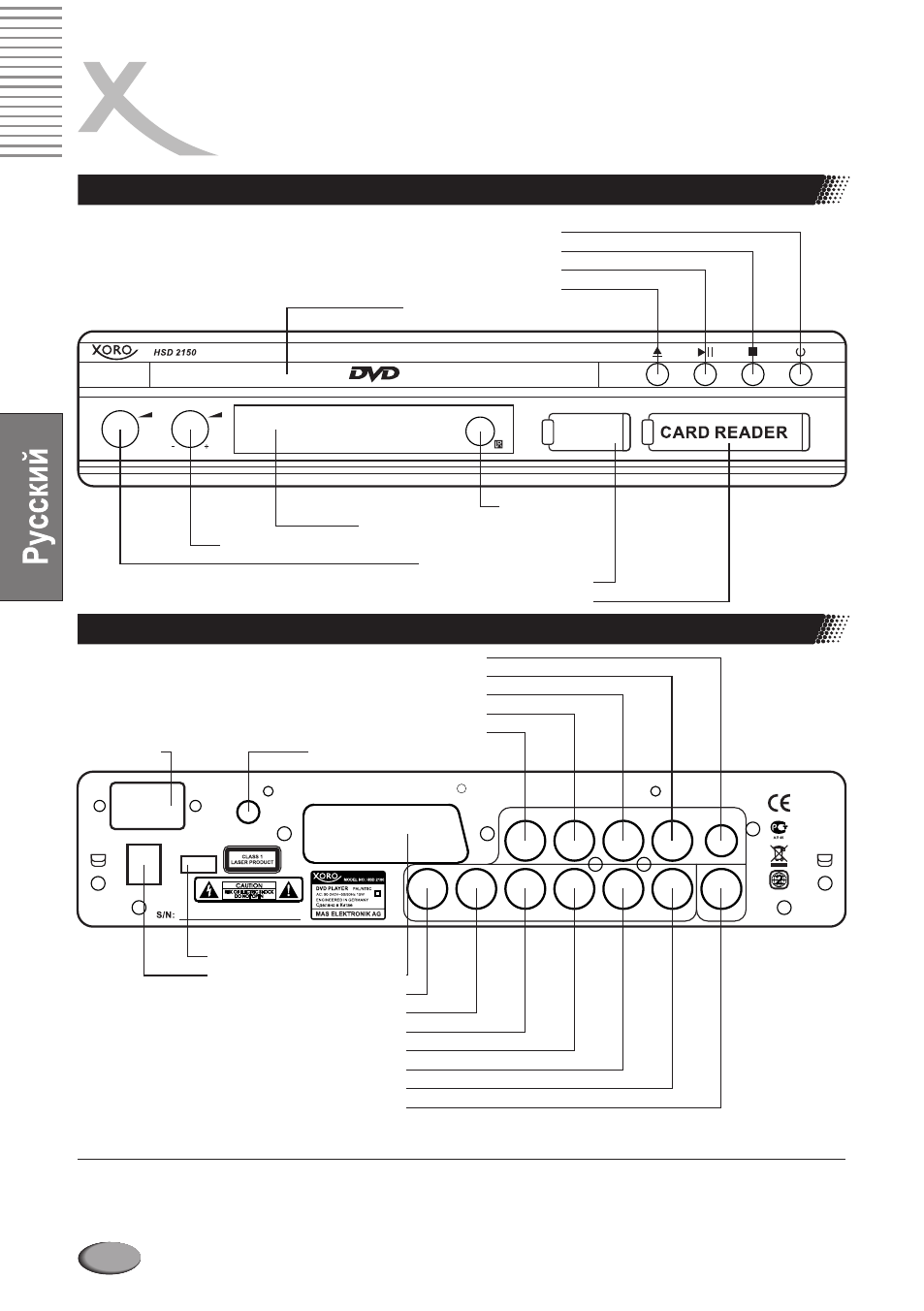

КНОПКИ УПРАВЛЕНИЯ И РАЗЪЕМЫ
НА КОРПУСЕ ПРОИГРЫВАТЕЛЯ
Фронтальная панель
Тыловая панель
Примечания:
Разъем DC и переключатель AC/DC - только для модели HSD 2150.
l
l
Если ожидается длительный простой проигрывателя без эксплуатации, не забывайте
отключать шнур электропитания от электросети.
99
AC 90-240V~50/60Hz
DC 12-24V
DC/AC
HEADPHONE
SCART
FR
Cb/Pb
Y
VIDEO
FL
Cr/Pr
COAXIAL
S-VIDEO
SR
SL
SUB
CEN
КОМПОЗИТНЫЙ ВИДЕО ВЫХОД
КОМПОНЕНТНЫЙ ВИДЕО ВЫХОД (Y)
КОМПОНЕНТНЫЙ ВИДЕО ВЫХОД (CB/PB)
ФРОНТАЛЬНЫЙ АУДИО ВЫХОД (ПРАВЫЙ)
ТЫЛОВОЙ АУДИО ВЫХОД (ПРАВЫЙ)
ВЫХОД НА НАУШНИКИ
ВЫХОД SCART
ЦЕНТРАЛЬНЫЙ АУДИО ВЫХОД
АУДИО ВЫХОД НА САБВУФЕР
ТЫЛОВОЙ АУДИО ВЫХОД (ЛЕВЫЙ)
ФРОНТАЛЬНЫЙ АУДИО ВЫХОД (ЛЕВЫЙ)
КОМПОНЕНТНЫЙ ВИДЕО ВЫХОД (CR/PR)
КОАКСИАЛЬНЫЙ ЦИФРОВОЙ АУДИО ВЫХОД
S-VIDEO ВИДЕО ВЫХОД
ПРЕКЛЮЧАТЕЛЬ DC/AC
ВХОД DC
ВХОД AC
КНОПКА STANDBY («СПЯЩИЙ РЕЖИМ»)
КНОПКА STOP («СТОП»)
КНОПКА PLAY/ PAUSE («ВОСПРОИЗВЕДЕНИЕ/ПАУЗА»)
КНОПКА OPEN/CLOSE («ОТКРЫТЬ/ЗАКРЫТЬ ЗАГРУЗЧИК ДИСКОВ»)
ЗАГРУЗЧИК ДИСКОВ
ИК-СЕНСОР
ИНФОРМАЦИОННЫЙ ДИСПЛЕЙ
РУКОЯТКА РЕГУЛИРОВКИ ГРОМКОСТИ ЗВУЧАНИЯ
МИКРОФОННЫЙ ВХОД
РАЗЪЕМ USB
УСТРОЙСТВО ЧТЕНИЯ КАРТ ПАМЯТИ
