Инструкция по эксплуатации Liebherr CBNPes 5167 PremiumPlus BioFresh NoFrost
Страница 15
15
RUS
Середина прибора слева

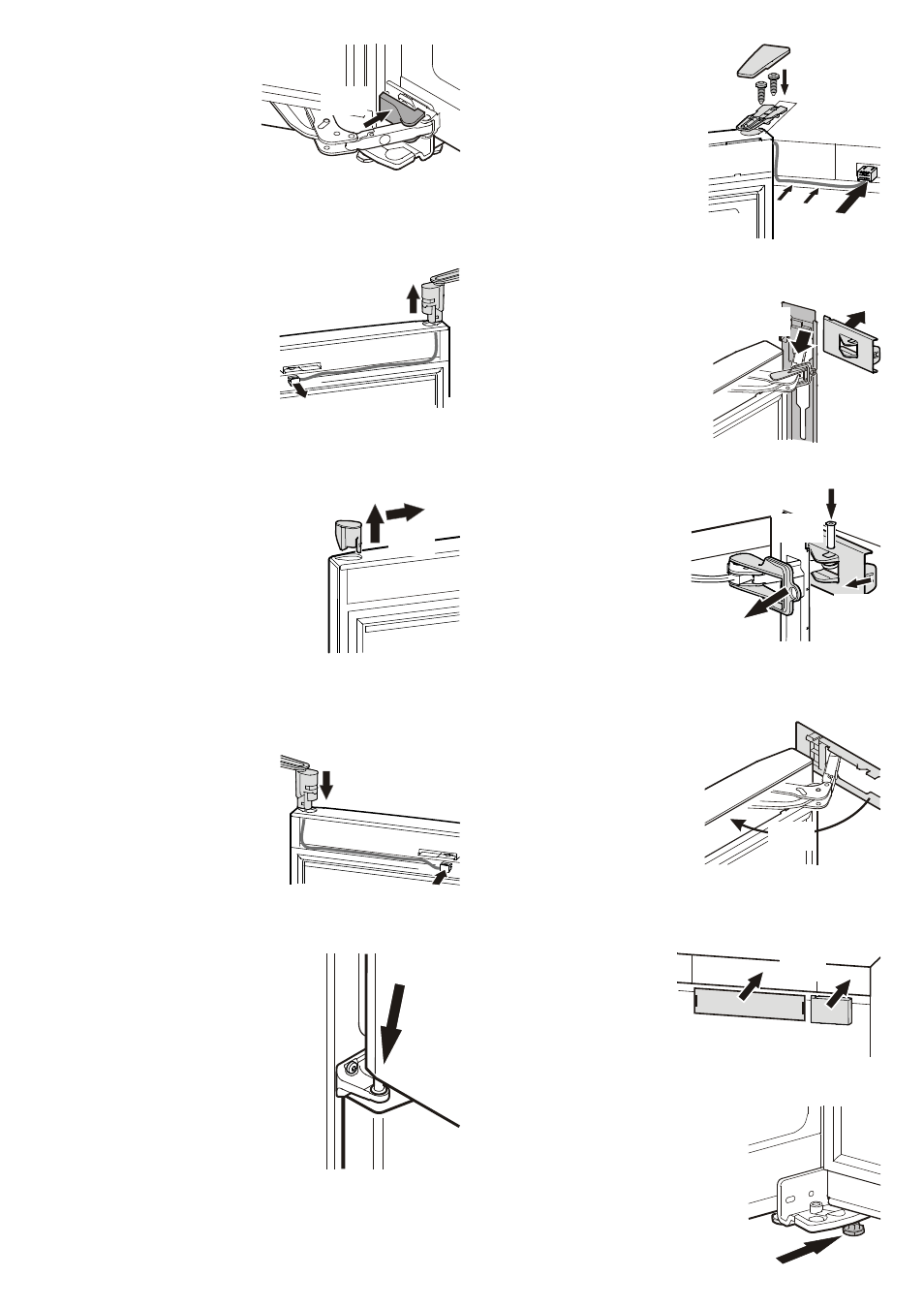

52. Наденьте верхнюю дверь на
штифт. При этом дверь должна
быть открыта прибл. на 90°.
Слева вверху
53. Прикрутите дверь и наденьте
крышку.
54. Воткните штепсельную вилку
и вложите кабель в направ-
ляющую.
Дверь холодильной камеры
47. Выдерните штепсельную
вилку.
48. Подденьте снизу отверткой
опорный кронштейн и вынь-
те его из двери вместе с
кабелем.
Дверь холодильной камеры
49. Подденьте снизу отверткой пробку
и вставьте ее на противоположной
стороне.
Дверь холодильной камеры
50. Проденьте кабель опорного
кронштейна с противопо-
ложной стороны и вставьте
опорный кронштейн.
51. Воткните штепсельную
вилку. Вложите кабель в
направляющую.
Слева внизу
46. Вставьте крышку.
Слева вверху
55. Вставьте крышку.
56. Надвиньте планку на шарнир
амортизатора плавного за-
крывания.
Слева вверху
57. Потяните крышку с правой
стороны прибл. на 5 мм
вперед.
58. Подведите шарнир амор-
тизатора плавного за-
крывания к креплению и
вставьте штифт.
59. Снимите красный фикси-
рующий зажим.
Слева вверху
60. Откиньте планку влево и
введите ее в зацепление в
двери.
Справа вверху
61. Вставьте крышки.
46.
47.
48.
49.
50.
51.
52.
53.
54.
55.
56.
58.
57.
59.
60.
61.
62.
62. Установите прибор в месте установ-
ки в окончательное положение.
Выкрутите ножку на нижнем шар-
нирном уголке, чтобы она села на
пол, а затем поверните ее еще на
90°.
