Шаг 2
- Вставка батарей в пульт дистанционного управления
Шаг 3
- ДEMO функция
Перед началом эксплуатации
К основной
сетевой
розетке дома/
квартиры
4
Подсоединение сетевого кабеля
переменного тока.
• Входящий в комплект сетевой кабель переменного
тока предназначен для использования исключительно
с данным изделием. Не используйте его с другим
оборудованием.
Установка разъема
Разъем
Приблизительно 3,5 мм
Даже если разъем полностью вставлен в гнездо, то,
в зависимости от типа гнезда, часть разъема может
выступать, как показано на рисунке. Тем не менее, это не
создает никаких проблем для использования изделия.
Гнездо для кабеля
Рамочная AM-антенна
2

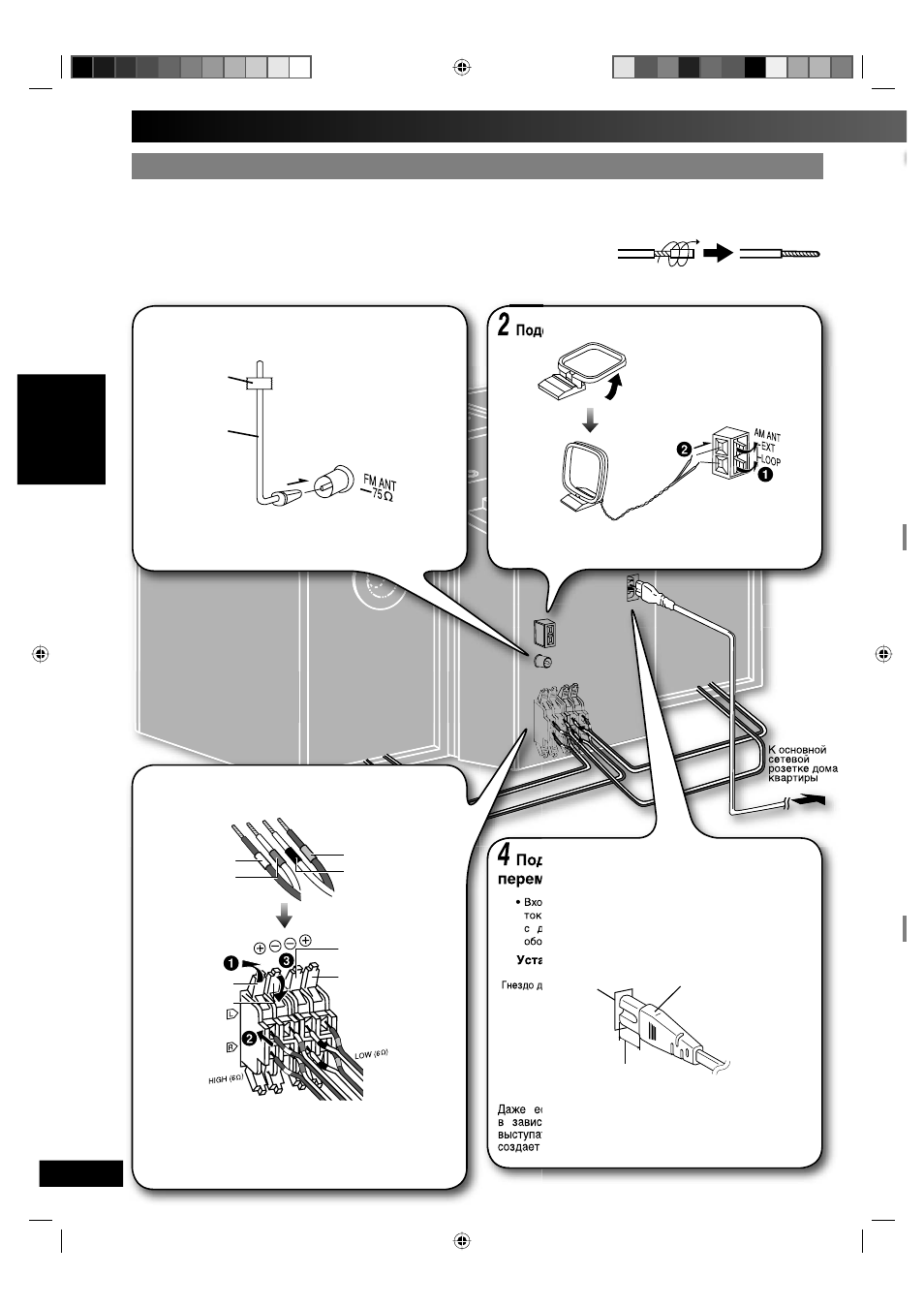

Подсоединение рамочной AM-антенны.
1
Подсоединение FM-антенны для помещений.
Клейкая
лента
FM-антенна для
помещений
Прикрепите лентой антенну к стене или колонне в положении,
в котором радиосигналы принимаются с наименьшими
препятствиями.
3
Подсоединение кабеля
громкоговорителей.
Кабели с белыми и синими ярлычками используются
для высокой частоты.
Кабели с красными и черными ярлычками
используются для низкой частоты.
Неправильное подключение может вызвать
повреждение изделия.
красными
черными
белыми
синими
Серый (+)
синими (–)
черными (–)
красными (+)
Установите антенну вертикально на ее основе. Свободный
провод антенны должен быть отделен от других проводов и
шнуров.
Шаг Шаг 1 1
- Выполнение соединений - Выполнение соединений
Подключайте сетевой кабель переменного тока лишь после соединения всех частей аппарата.
Подготовка
Согните и снимите виниловые наконечники проводов динамика.
ИЛИ
Если проводы динамика без виниловых наконечников, прямо подсоедините
их к терминалам.
