26_
соединения и настройка
соединения и настройка

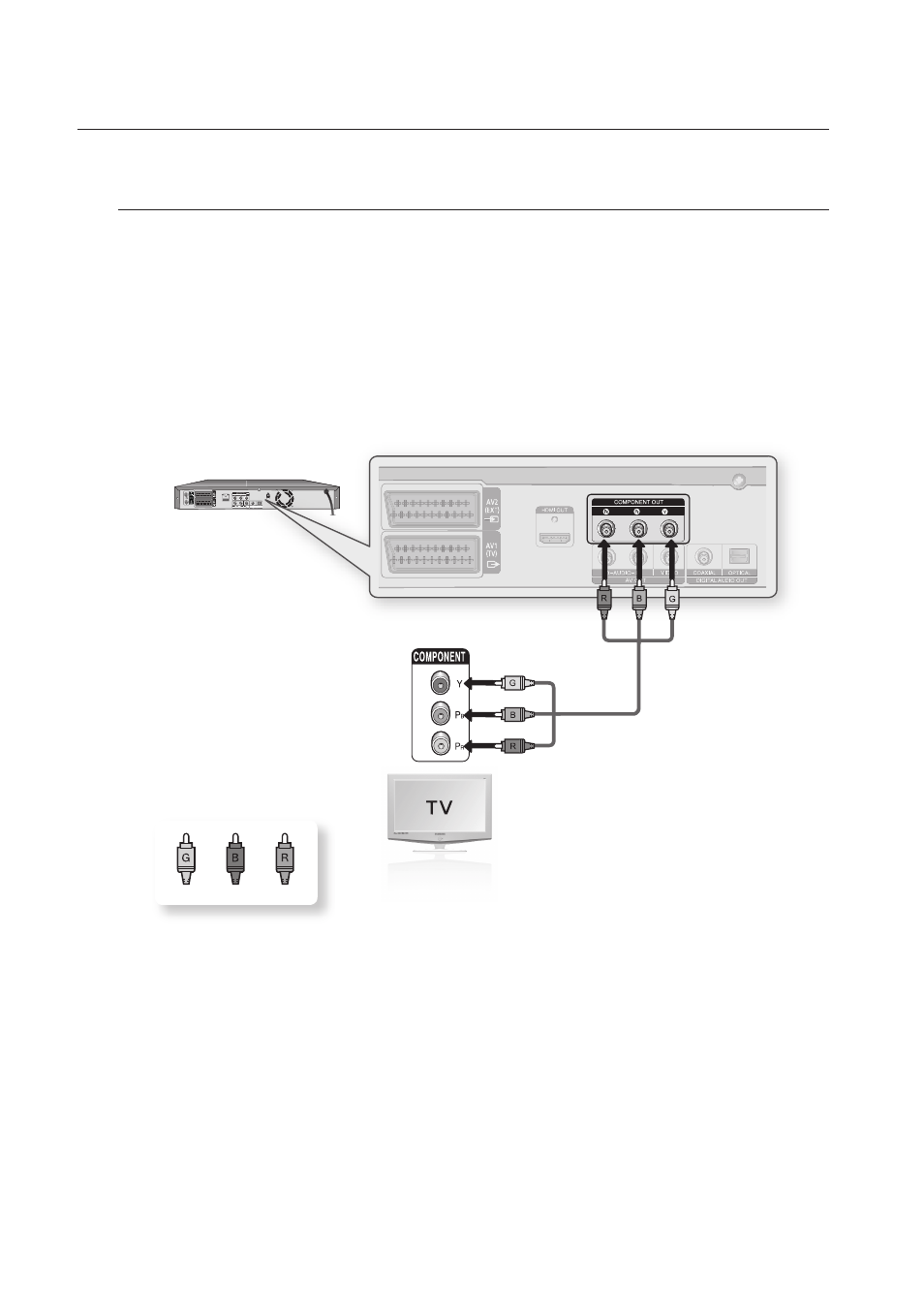

Случай 2 : Подключение к разъемам выхода компонентного
видеосигнала
Соедините между собой разъемы COMPONENT OUT (Y, P
B
, P
R
) (Выход компонентного видеосигнала) на
задней панели HDD DVD рекордера и разъемы ВХОДА КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (Y, P
B
, P
R
) на
телевизоре при помощи кабелей для компонентного видеосигнала (покупаются отдельно).
Вы получите изображения высокого качества с точной цветопередачей
Соедините кабелем для аудиосигнала (с белыми и красными штырями) разъемы выхода АУДИОСИГНАЛА
на HDD DVD рекордере с разъемами входа аудиосигнала на телевизоре (или AV-усилителе)
(см. стр. 27~29).
После выполнения соединений обратитесь на стр. 43.
При подключении кабелей обеспечьте, чтобы цвета соединяемых между собой разъемов совпадали. То есть, разъемы
компонентного выхода Y, P
B
и P
R
на HDD DVD рекордере должны быть соединены с точно соответствующими разъемами
компонентного входа на телевизоре.
Установка режима прогрессивной развертки доступна только в случае, когда для выхода видеосигнала установлено состояние
Компонентный (см. стр. 43).
1.
•
2.
3.
M
синий
зеленый
красный
