Вводные сведения
8
На
ча
л
ьные
св
ед
ен
и
я

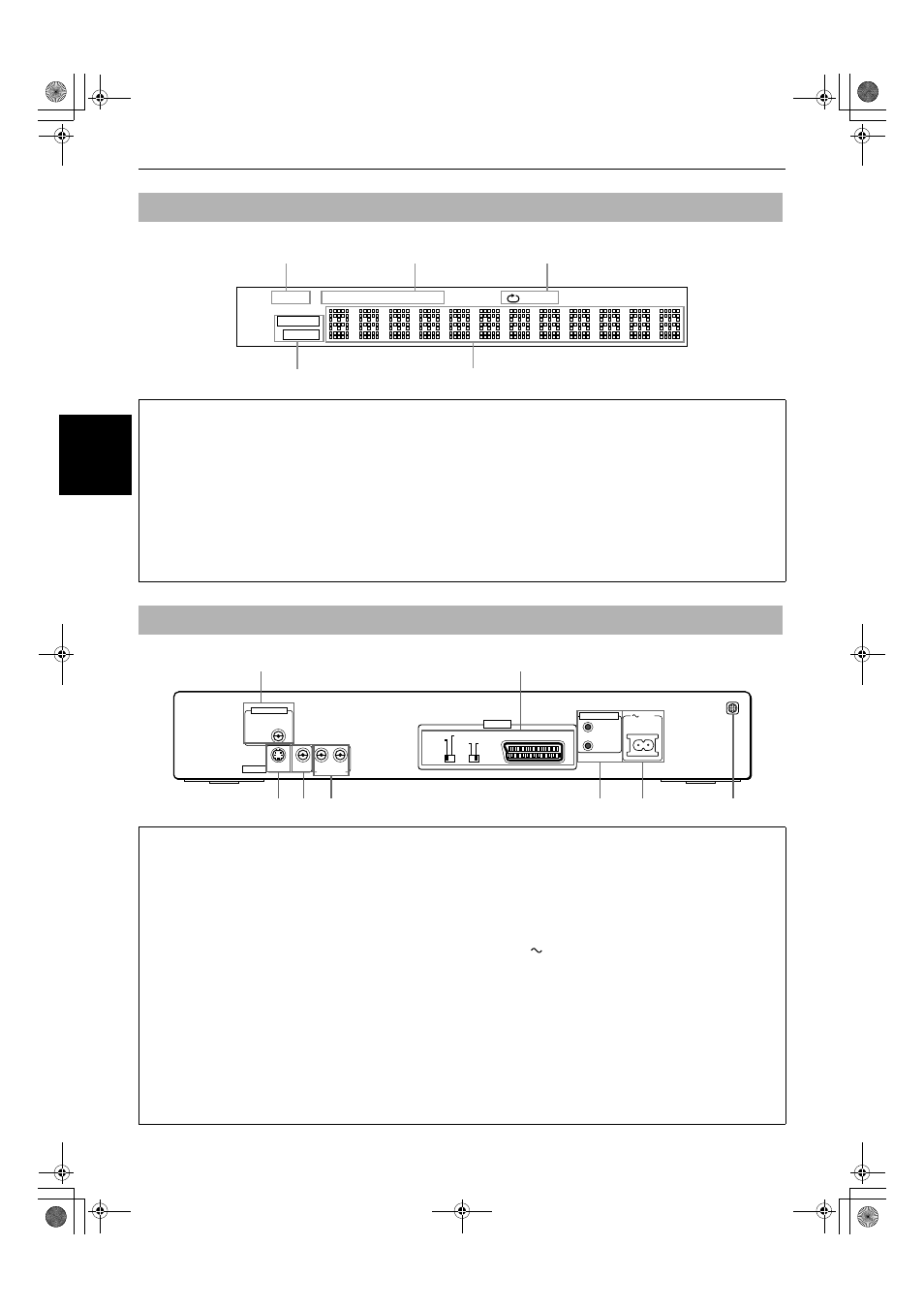

Окно дисплея
1
Показывает тип диска, установленного в лоток. Когда
диск DVD VIDEO установлен, загорается надпись “DVD”.
Когда диск SVCD или Video CD установлен, загорается
надпись “VCD”. Когда диск Audio CD или MP3 CD
установлен, загорается надпись “CD”.
2
/
/
/
Отображают номер группы/произведения/раздела или
дорожки.
3
Соответствующий индикатор горит, показывая текущий
режим повторения.
4
PROGRAM/RANDOM
Соответствующий индикатор горит, когда устройство
в программном режиме или в режиме воспроизведения
вразброс.
5
Показывает текущие номера группы/произведения/
дорожки/раздела, время и состояние.
Задняя панель
1
DIGITAL OUT
(COAUXIAL) (15)
Выход цифрового аудиосигнала. Необходимо с помощью
экранного меню настроек правильно выбрать тип сигнала
в соответствии с подключенным внешним устройством.
2
VIDEO OUT - AV (14)
Стандартный 21-контактный разъем SCART для вывода
видео- и аудиосигналов. Вы можете выбрать тип
видеосигнала переключателем COMP./RGB-Y/C, а также
переключателем RGB/S-VIDEO AND VIDEO
(см. подробнее “Подключение к телевизору с помощью
разъема SCART” на стр. 14).
3
S-VIDEO (13)
Выход сигнала S-video.
Обратите внимание на то, что на этот разъем не будут
подаваться правильные сигналы, если устройство
установлено в режим вывода сигналов RGB.
См. подробнее в разделе “Подключение к телевизору
с помощью разъема SCART” на стр. 14.
4
VIDEO (13)
Выход композитного видеосигнала.
5
AUDIO OUT (LEFT/RIGHT) (13,15)
Аналоговые выходы стереозвука.
6
AV COMPU LINK
Эти разъемы предусмотрены для использования
в будущем. В настоящее время они не используются.
7
AC IN (16)
Для подключения к сети электропитания с помощью
прилагаемого сетевого шнура.
8
(12)
Показывает числовой код региона.
VCDVD
TITLE
GROUP
TRACK CHAP
A-B
1
PROGRAM
RANDOM
1
2
3
5
4
AV COMPU LINK
2
DIGITAL OUT
PCM / STREAM
COAXIAL
AC IN
AUDIO OUT
S-VIDEO
VIDEO RIGHT
LEFT
VIDEO OUT
VIDEO OUT
COMP./RGB
Y/C
RGB
S-VIDEO
AND
VIDEO
AV
5
4
3
8
7
1
2
6
