ПОДКЛЮЧЕНИЕ
Подключение к телевизору
Внимание: убедитесь, что все подключаемые компоненты отключены от электрической сети, прежде чем
выполнять подключения.
20" LCD TV LT2003-1 MODEL:
SOURCE CH VOL MENU

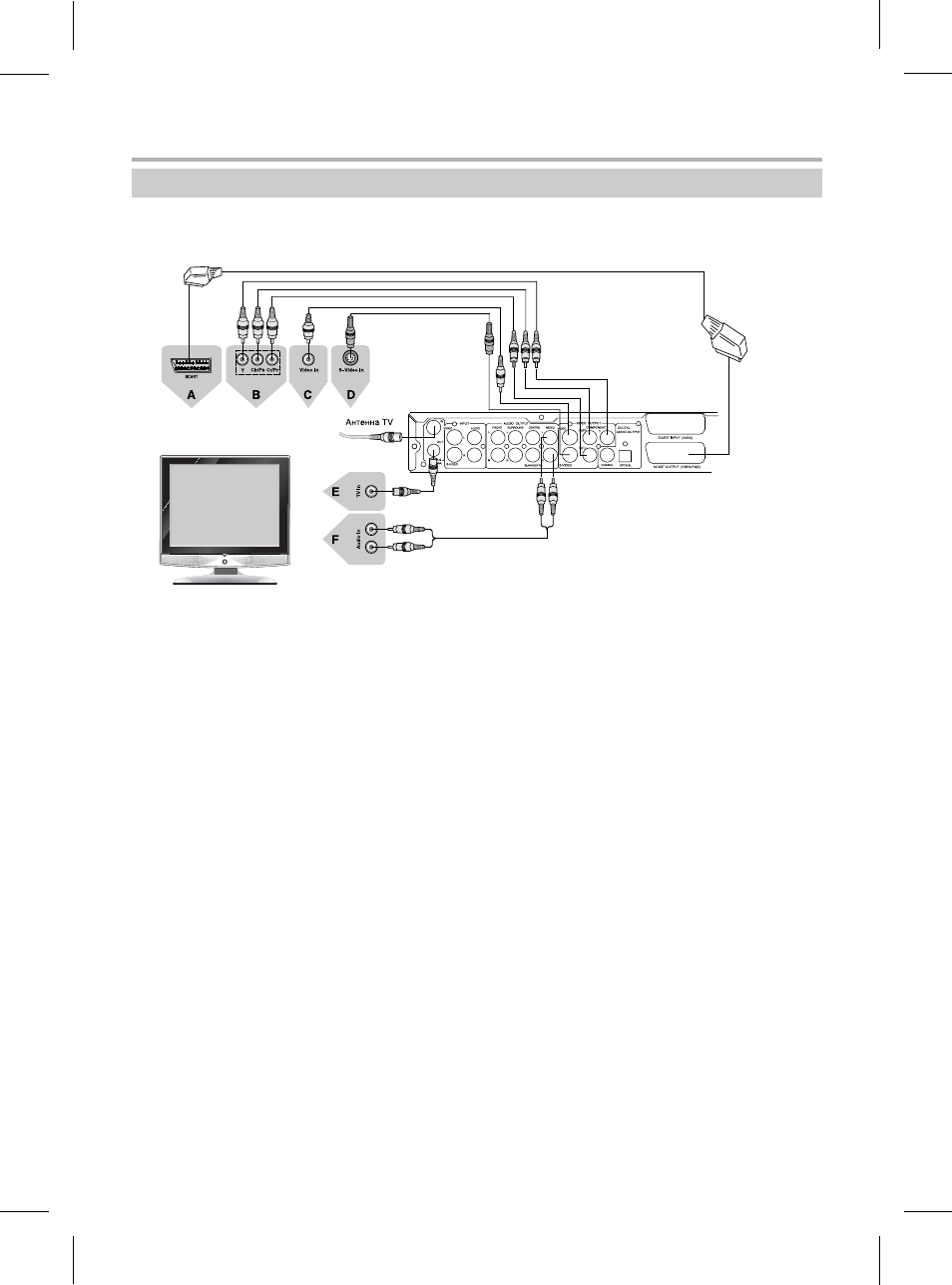

Подключение видеосигнала
A. Подключение с использованием видеовыхода RGB/SCART
RGB/SCART – один из наиболее удобных интерфейсов для подключения к телевизору. При подключении
с использованием этого интерфейса установите параметр видеовыхода в положение RGB (см. c. 32).
B. Подключение с использованием компонентного видеовыхода Y Cb/Pb Cr/Pr
Компонентный видеовыход аппарата может работать в режиме с чересстрочной и прогрессивной разверткой.
Это позволяет подключить аппарат к самому современному телевизору, мультимедийному проектору
или плазменной панели. При таком подключении параметр видеовыхода следует установить в состояние Y Cb Cr
(см. c. 32).
C. Подключение с использованием композитного видеовыхода
Если телевизор не оснащен никакими другими видеовходами кроме композитного, Вы можете подключить
аппарат, используя композитный видеовыход.
D. Подключение с использованием видеовыхода S Video
Видеовыход S Video следует использовать, если телевизор не оборудован видеовходами RGB/SCART и Y Cb Cr
(Y Pb Pr).
E. Подключение к антенному гнезду телевизора
Если Вы хотите использовать рекордер для записи телепередач без участия телевизора, тогда телевизионную
антенну следует подключить к антенному входу аппарата, а антенный выход соединить с антенным входом
телевизора.
Подключение аудиосигнала
F. Подключение к акустической системе телевизора
Если у Вас отсутствует акустическая система и Вы хотите использовать для воспроизведения звука встроенные
громкоговорители телевизора, тогда стереофонический аудиовыход рекордера необходимо подключить
к аудиовходу телевизора. Перед подключением к стереофоническому входу телевизора необходимо установить
параметр аудиовыходов рекордера в состояние 2CH (см. c. 34).
ПРИМЕЧАНИЯ
• Так как передача аудиосигнала предусмотрена интерфейсом SCART, то при подключении с использованием
видеовыхода RGB/SCART дополнительные аудиокабели (пункт F) следует исключить.
• Если Вы хотите воспроизводить звук при помощи внешней акустической системы, то аудиокабели (пункт F) следует
исключить и громкость телевизора установить на минимум.
