Инструкция по эксплуатации GEFEST ВО 4601 К20
Страница 8

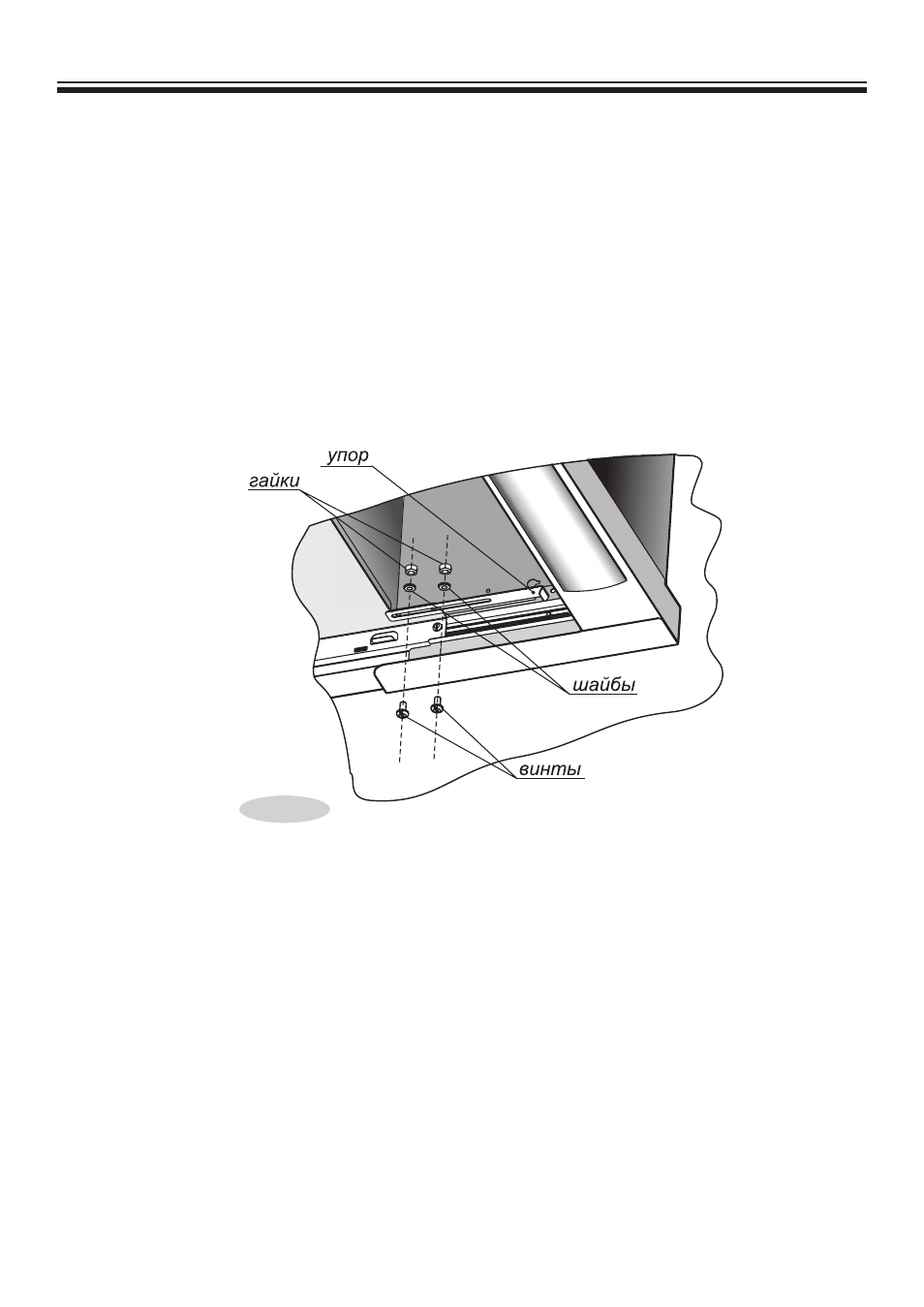

Рис. 3
6.2 Воздухоочиститель рассчитан для монтажа в шкафчик глубиной 300 мм. при этом
лицевая поверхность шкафчика и панель воздухоочистителя будут находиться в одной
плоскости. при большей глубине шкафчика (до 350 мм), Вы можете отрегулировать
ход выдвижной панели так, чтобы в закрытом состоянии она была на одном уровне с
лицевой поверхностью шкафчика. Для этого установите упор (рис. 3) и отрегулируйте его
вылет (рис. 4). если глубина Вашего шкафчика больше 350 мм, то при его изготовлении
необходимо закрыть пространство за воздухоочистителем мебельной панелью
.
6.3 шкафчик для встраивания воздухоочистителя должен иметь полость с вырезом в верхней
панели (рис. 5).
6.4 предусмотрено два варианта крепления воздухоочистителя:
а) К стене (стена должна быть ровной)
- приставьте к стене, в месте предполагаемого размещения, корпус воздухоочистителя
со снятыми фильтрами. по его задней стенке отметьте на стене центры четырех
крепежных отверстий. просверлите по разметке 4 отверстия диаметром,
соответствующим размеру дюбеля, на глубину не менее 50 мм.
- проведите через вырез в верхней панели шкафчика сетевой шнур и выводную
трубу: диаметр 150 мм - для воздухоочистителей ВО 4601; ВО 4501 или диаметр
100 мм для воздухоочистителей ВО 4602; ВО 4502. Трубу подсоедините к фланцу
воздухоочистителя.
- зафиксируйте воздухоочиститель
б) К шкафчику:
- Вставьте воздухоочиститель со снятыми фильтрами в полость шкафчика и изнутри
разметьте 4 крепежные отверстия по верхнему своду воздухоочистителя (рис.4).
6
4601.00.0.000 РЭ
ВНИМАНИЕ: МиНиМАЛьНОе РАССТОяНие МежДУ пЛОСКОСТью
УСТАНОВКи пОСУДы НА пЛиТУ (НАГРеВАТеЛьНОй пОВеРХНОСТью) и
ВОзДУХООЧиСТиТеЛеМ ДОЛжНО БыТь 75 СМ.
6.1 Выбрать расстояние между нагревательной поверхностью плиты и воздухоочистителем
(750 мм min.). прибавив 43 мм (см. рис. 1), Вы определите нижний уровень для
навешивания шкафчика.
6 ПОДГОТОВКА К РАБОТЕ
