Разметку крепежных отверстий на стене можно произвести при помощи шаблона,
расположенного на задней стенке упаковочного ящика. для этого нужно вырезать
шаблон по штриховой линии, проверить с разметкой на корпусе, приложить к стене в
месте предполагаемого размещения воздухоочистителя и с помощью любого острого
предмета произвести разметку.
9

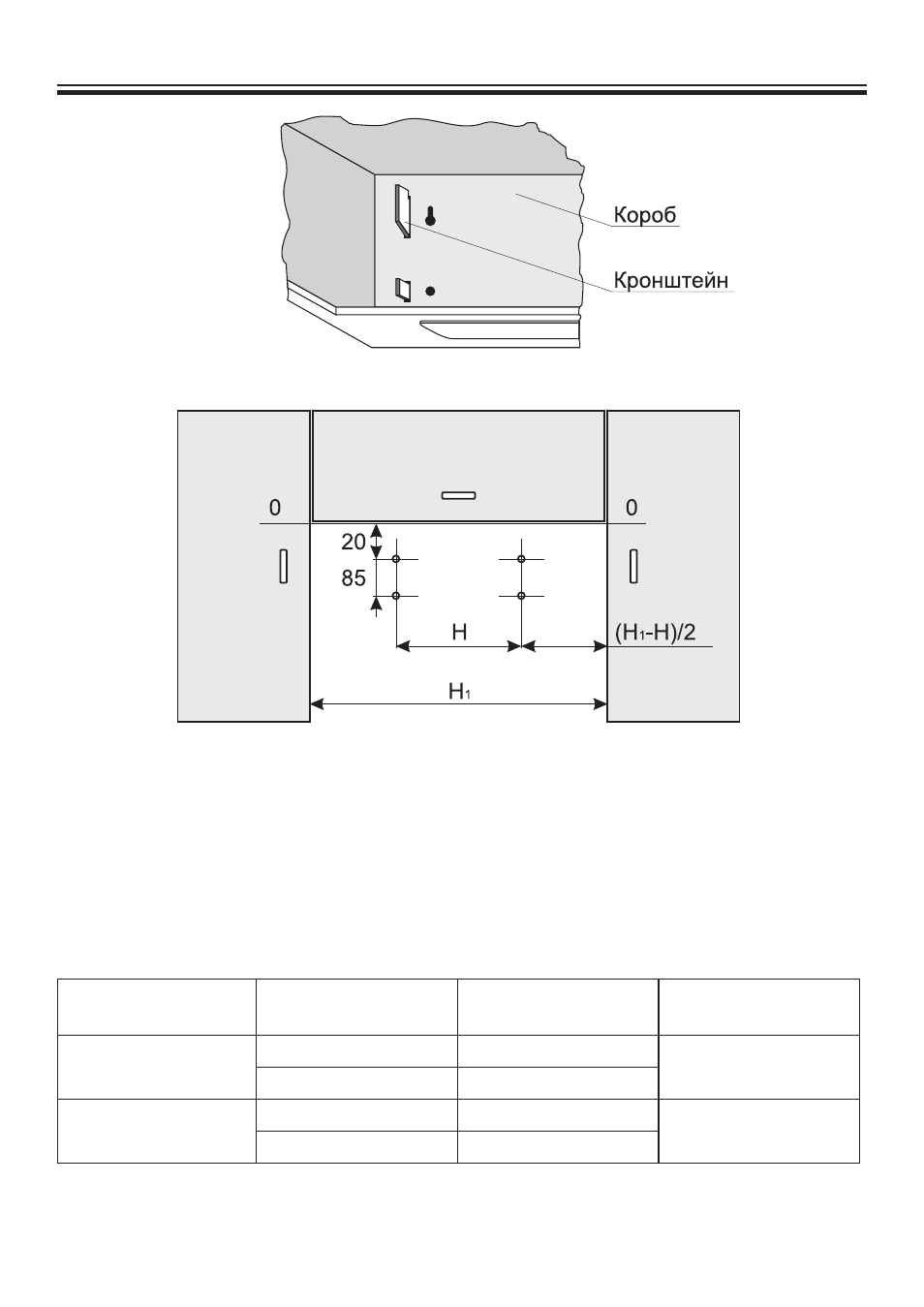

Рис. 3 Вид изнутри
Рис. 4 Разметка отверстий при креплении воздухоочистителя
в комплекте кухонной мебели.
Варианты крепления указаны в таблице 2.
ВО-01.00.00 РЭ
Таблица 2
модель
воздухоочистителя
Вариант крепления
н мм
н
1
мм
1 ВО 1
2 ВО 3
I
a
560
600
I
б
540
3 ВО 2
4 ВО 4
I
a
460
500
I
б
440
