6.3 СЕНСОРНОЕ УПРАВЛЕНИЕ
6.3.1 СТОЛ МОДЕЛИ СН4220
Сенсорное управление столом происходит
путем прикосновения к стеклокерамической
поверхности в зоне соответствующего знака.
1. вкл/выкл питания стола.
2. вкл/выкл конфорок.
3. окно индикации режима и остаточного
тепла конфорки.
4. точка индикации конфорки
горит: конфоркой можно управлять
не горит: конфорка блокирована.
5. вкл/выкл дополнительной зоны.
6. индикация включения дополнительной
зоны
7. вкл/выкл таймера
8. табло таймера
9. точка индикации таймера
горит: таймером можно управлять
не горит: таймер блокирован
10. индикация конфорки, запрограммирован-
ной таймером
11. «минус»
12. «плюс»
13. блокировка включения стола
14. точка индикации блокировки
горит: блокировка включена
15. индикация таймера-будильника
}
регулировка режимов

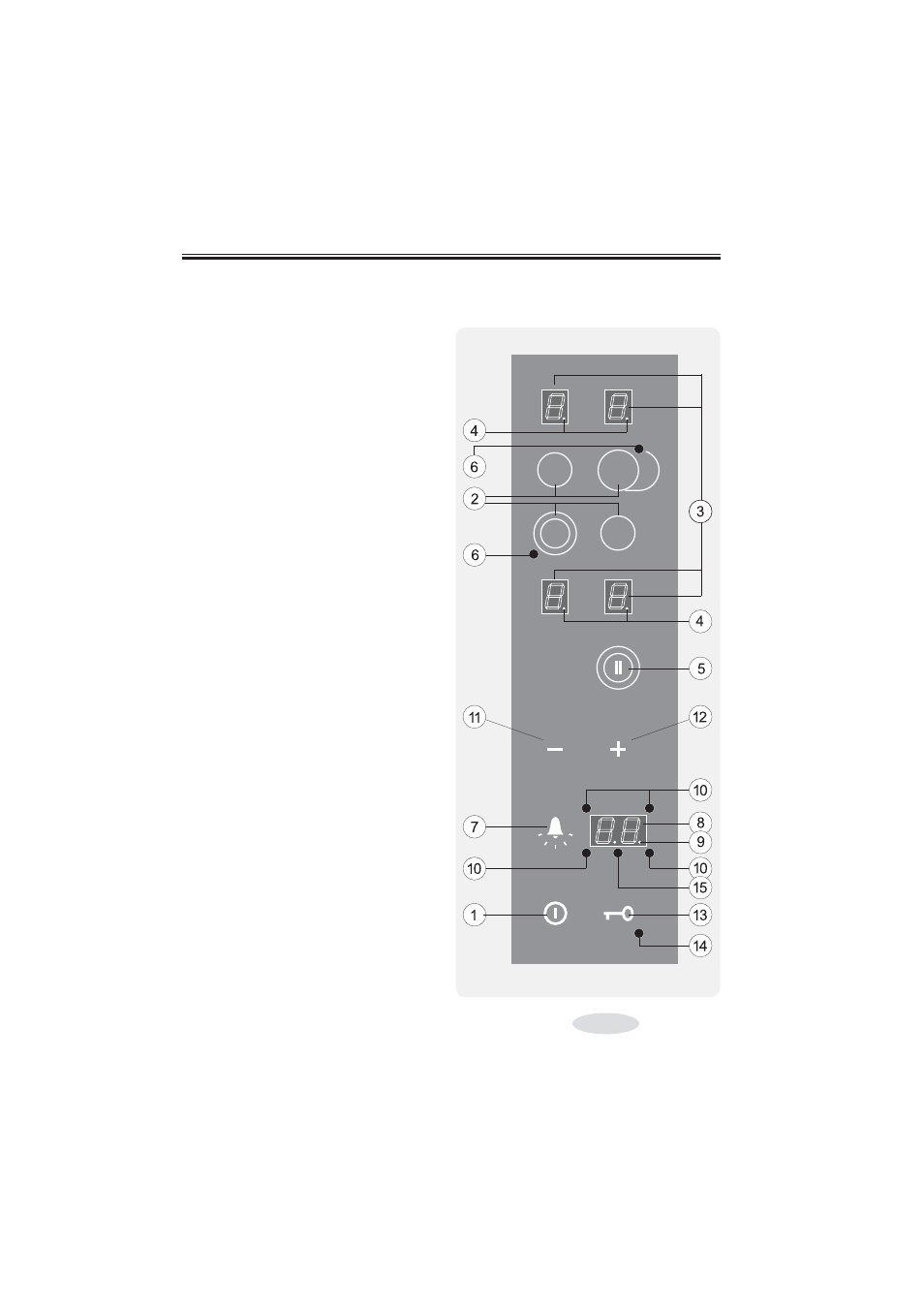

Рис.19
