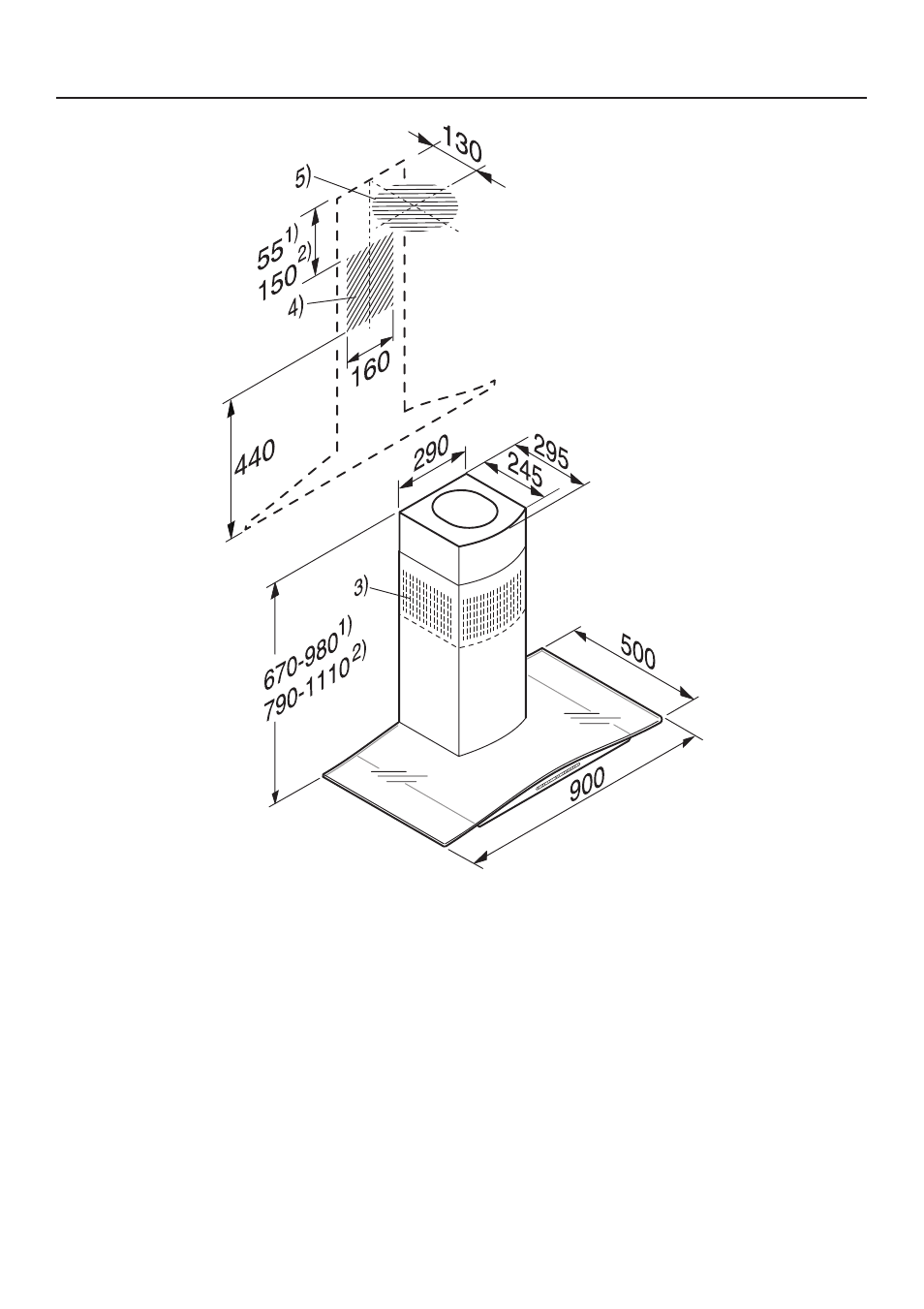

1) Режим отвода воздуха
2) Режим циркуляции
3) В режиме циркуляции вывод возду-
ха производится наверх
4)+5) Область монтажа; при режиме
циркуляции - только 4)
Участок стены или потолка для отвер-
стия под отвод воздуха и установки
сетевой розетки.
При работе вытяжки в режиме цирку-
ляции необходим монтаж только сете-
вой розетки.
Воздуховод C 150 мм, с переходным
патрубком C 125 мм.
Размеры прибора
24
