Подготовка навесного шкафа – Инструкция по эксплуатации Neff D4644X0 RU
Страница 13
12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Проследите за тем, чтобы минимальное
расстояние между конфорками плиты и вы
тяжкой составляло 650 мм (для газовых кон
форок) или 430 мм (для электрических кон
форок).
Вытяжка предусмотрена для установки в
навесной шкаф со следующими размерами:
ширина: 600 мм
глубина: 280 350 мм
высота: не менее 300 мм
Подготовка:
1. Удалите днище шкафа (в случае, если
оно имеется).
Должна быть обеспечена устойчивость
шкафа.
2. Наметьте на внутренних стенках шкафа
справа и слева по две точки – места, где
будет крепиться вытяжка.
Сверлить:
∅ 2 мм, глубина макс. 10 мм.
Внимание:
Для того, чтобы наметить места
крепления вытяжки, воспользуйтесь
прилагаемым шаблоном (II).
Места крепления вытяжки на шаблоне
рассчитаны таким образом, чтобы мож
но было установить на корпусе планку
ручку толщиной 20 мм.

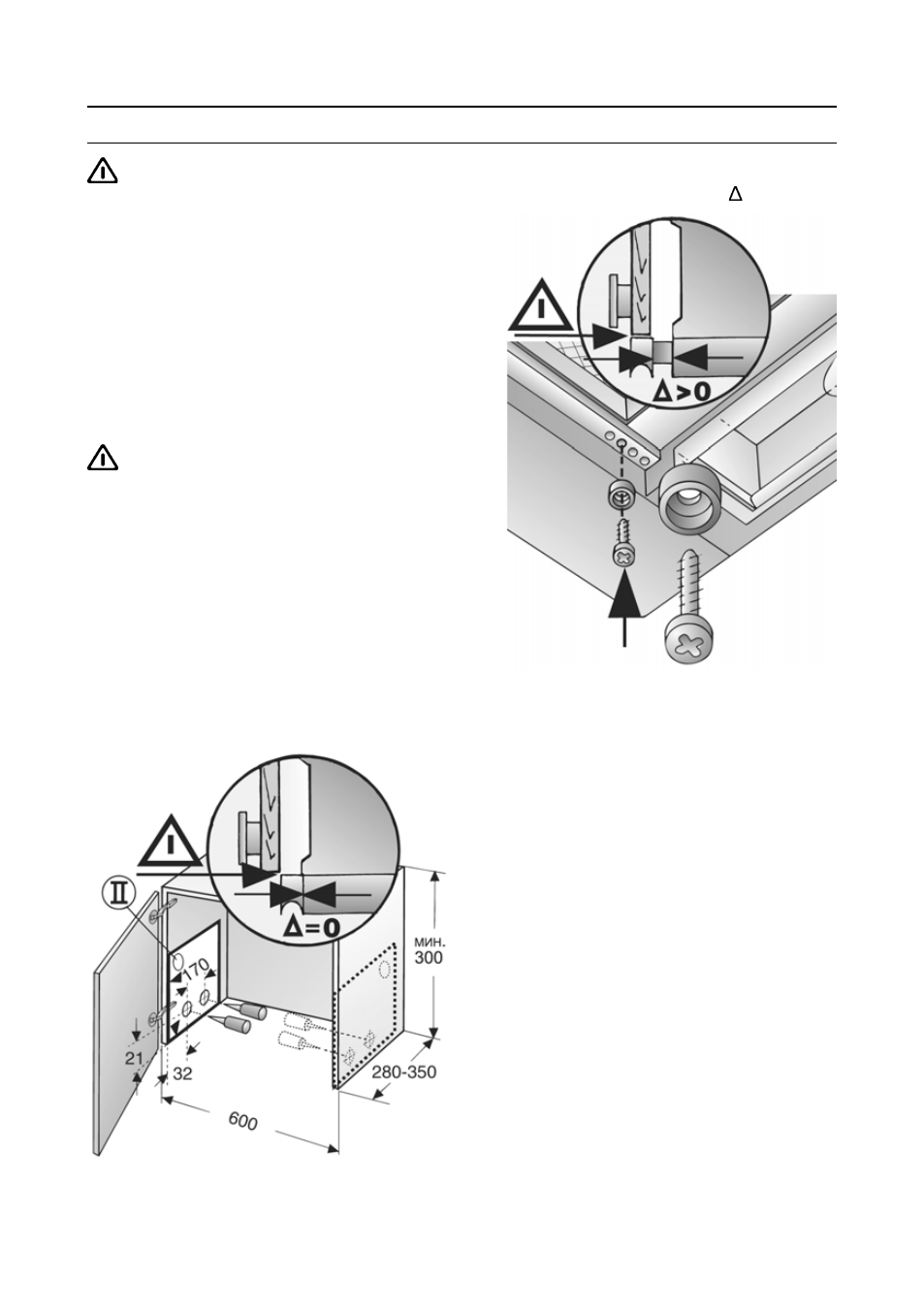

Подготовка навесного шкафа
Планка ручка за счет упора может быть
смещена вперед, размер .
При глубине шкафа более 280 мм прибор
можно сдвинуть назад …
… если кромка света под шкафом сдвину
та назад,
… если толщина планки ручки более 20 мм.
Для этого сдвиньте назад шаблон (II).
