7
Установка

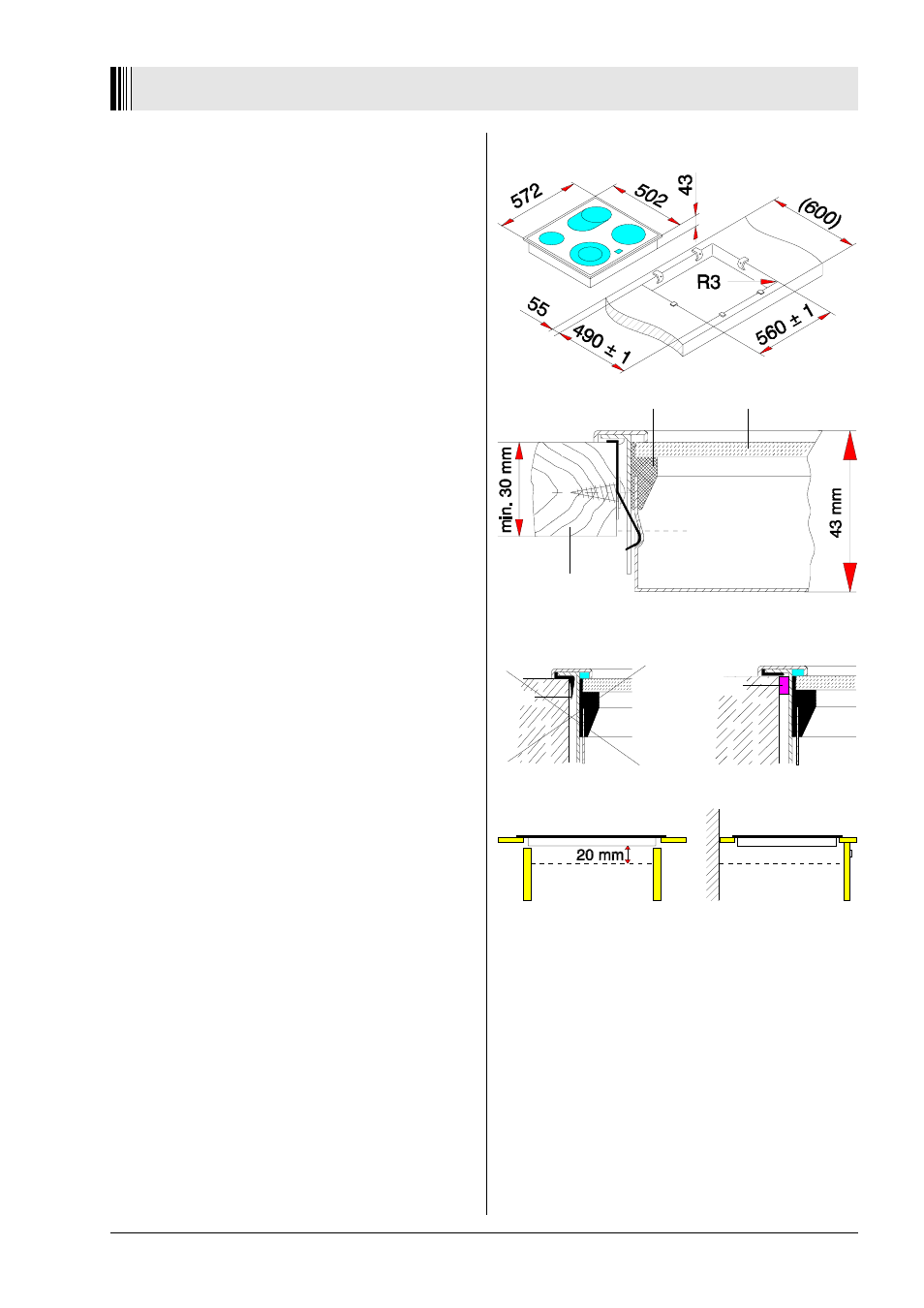

Рис. 1
Рис. 2 Уплотнение Стеклокерамика
Столешница
Рис. 3
Рис. 4
1. Сделайте вырез в столешнице в соответствии с
указанными на рис. 1 размерами или по шаблону
(выпиливайте точно по отмеченной линии) и
закрепите в вырезе пружины фиксаторов
прилагаемыми винтами. Пружины фиксаторов
следует расположить в соответствии с шаблоном.
Верхняя часть пружины является ограничителем.
2. Поверхность столешницы должна быть чистой.
Проверьте чтобы уплотнитель плотно прилегал к
рамке по всему периметру. Опустите
стеклокерамическую варочную поверхность в вырез.
Прижмите стеклокерамическую плиту сначала с
одной боковой стороны, а затем с противоположной,
чтобы прибор прочно вошел в крепления.
Поскольку к рамке приклеен уплотнитель, в
дополнительном уплотнении нет необходимости (это
также важно для демонтажа прибора в случае
неисправности).
Установку отдельной панели управления или
духового шкафа следует производить в соответствии
с отдельно прилагающимися инструкциями по
монтажу. Данную стеклокерамическую панель
следует подключать только к рекомендованным
изготовителем панелям управления и духовым
шкафам.
Постоянное подключение электроприборов к
электросети должен осуществлять
квалифицированный электрик. Ремонт,
выполненный неквалифицированным персоналом,
может привести к повреждению прибора и опасности
для пользователей. При установке должна быть
обеспечена защита от случайного касания частей,
находящихся под напряжением.
Внимание: При установке варочной панели в
каменной или керамической столешнице пружины
фиксаторов устанавливать не следует. Вместо этого
следует организовать дополнительный слой
силиконового уплотнения. Чтобы силиконовый
уплотнитель не утек в пространство между
столешницей и варочной панелью (рис. 3,1),
силиконовый уплотнитель следует приклеить на
варочную панель (рис. 3,2). Уплотнитель можно
бесплатно заказать по номеру 374 0161-02.
Расстояние между нижней частью варочной панели и
мебельной панелью под прибором должно быть не
меньше 20 мм (рис. 4).
Чтобы демонтировать прибор:
1. Отключите прибор от электросети.
2. Чтобы вынуть стеклокерамическую панель
используйте плоскую отвертку среднего размера или
шпатель. Вставьте инструмент между столешницей и
рамкой в районе расположения пружин фиксаторов.
3. Слегка приподнимите прибор. Будьте осторожны
чтобы не повредить столешницу.
Внимание:
При проведении любых работ по техобслуживанию
прибор должен быть отключен от электросети.
pos.
1
pos.
2
Данный прибор соответствует типу Y (IEC 335-2-6) в
отношении пожаробезопасности. Только приборы
этого типа можно устанавливать рядом со шкафами
или стенами.
Внимание! Изготовитель не несет ответственности за
монтаж или демонтаж изделия (как при установке,
так и при возникновении необходимости демонтажа
изделия из кухонной мебели для проведения ремонта
или технического обслуживания). На
неисправности, вызванные неправильным монтажем
или демонтажем изделия гарантия не
распространяется.
При появлении трещин на стеклокерамической
панели немедленно выключите прибор, отсоедините
его от электросети и обратитесь в сервисный центр.
