8
СН4220.00.0.000 РЭ
5.2 ПОДКЛЮЧЕНИЕ
Подключать стол должен квалифицированный специалист организации, имеющей лицензию
на право установки и обслуживания столов.
Самовольно и неправильно подключенный стол не обеспечит надёжную и безопасную
работу, что может привести к несчастному случаю.

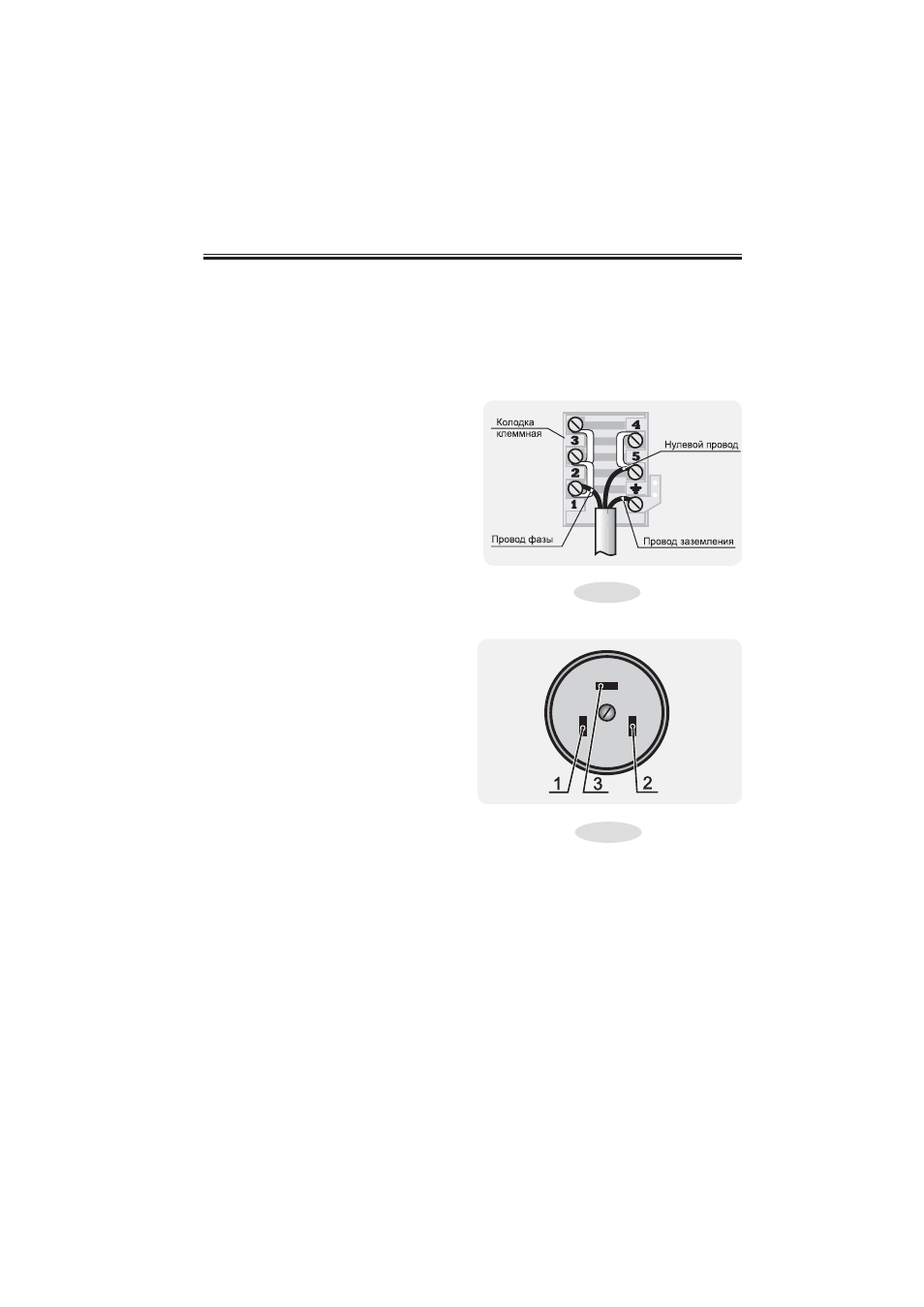

5.2.2 ПОДКЛЮЧЕНИЕ РОЗЕТКИ
(ВИД СПЕРЕДИ)
5.2.1 СХЕМА ПОДКЛЮЧЕНИЯ
ШНУРА ПИТАНИЯ К СТОЛУ
1. клемма провода фазы,
2. клемма нулевого провода,
3. клемма заземления.
Стол имеет шнур питания с вилкой и
комплектуется присоединительной розеткой.
Схема электрических соединений выполнена
для однофазной сети, напряжением 220-230 В,
~ 50 Гц. Подключение должно быть выполнено
согласно схеме.
Перед подключением мастер обязан
проверить:
- Соответствие электрических параметров
стола и электросети;
- Наличие системы заземления и соответствие
ее установленным нормам;
- Могут ли предохранители, автоматические
выключатели и провода выдержать допол-
нительную нагрузку от стола;
- Находится ли розетка в легкодоступном
месте;
- Положение шнура питания после установки
стола на место. Шнур не должен прикасаться к
защитному кожуху.
- Установку ручек управления в нулевом
положении.
Не допускается использование переходников,
двойных и более розеток и удлинителей.
Рис.3
ВНИМАНИЕ! ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО В ТЕЧЕНИЕ
ПОЛУЧАСА ПРОГРЕТЬ КОНФОРКИ НА МИНИМАЛЬНОЙ МОЩНОСТИ БЕЗ УСТА-
НОВКИ ПОСУДЫ.
Рис.2
