GEFEST 3200 - Инструкция (Страница 26)

Регулировка винтов малого расхода (ВМР) ТУП и
кранов с безопасностью горелок стола и духовки.
При переводе плиты на другой вид газа (давление) после замены сопел горелок необходимо
отрегулировать ВМР. Для этого необходимо:
- для ТУП достать дно духовки, разжечь основную горелку духовки, закрыть дверцу
и дать прогреться 15 минут. После прогрева перевести ручку ТУП в положение
«130 о -140 о С», снять ручку и воротник и отверткой, вращая ВМР, добиться
минимального, но устойчивого пламени горелки (длина пламени должна составлять 4…6 мм).
Правильность настройки проверяется быстрым поворотом ручки из положения
«270
о С» в положение «130 о -140 о С». Пламя при этом не должно гаснуть.
- для кранов с безопасностью горелок стола и духовки перевести ручку крана в положение
«малое пламя», снять ручку и воротник и отверткой, вращая ВМР, добиться
минимального, но устойчивого пламени горелки (длина пламени должна составлять4…6 мм).
Правильность настройки проверяется быстрым поворотом ручки из положения
«максимальное пламя» в положение «малое пламя». Пламя при этом не должно гаснуть.
После настройки ВМР опломбировать.

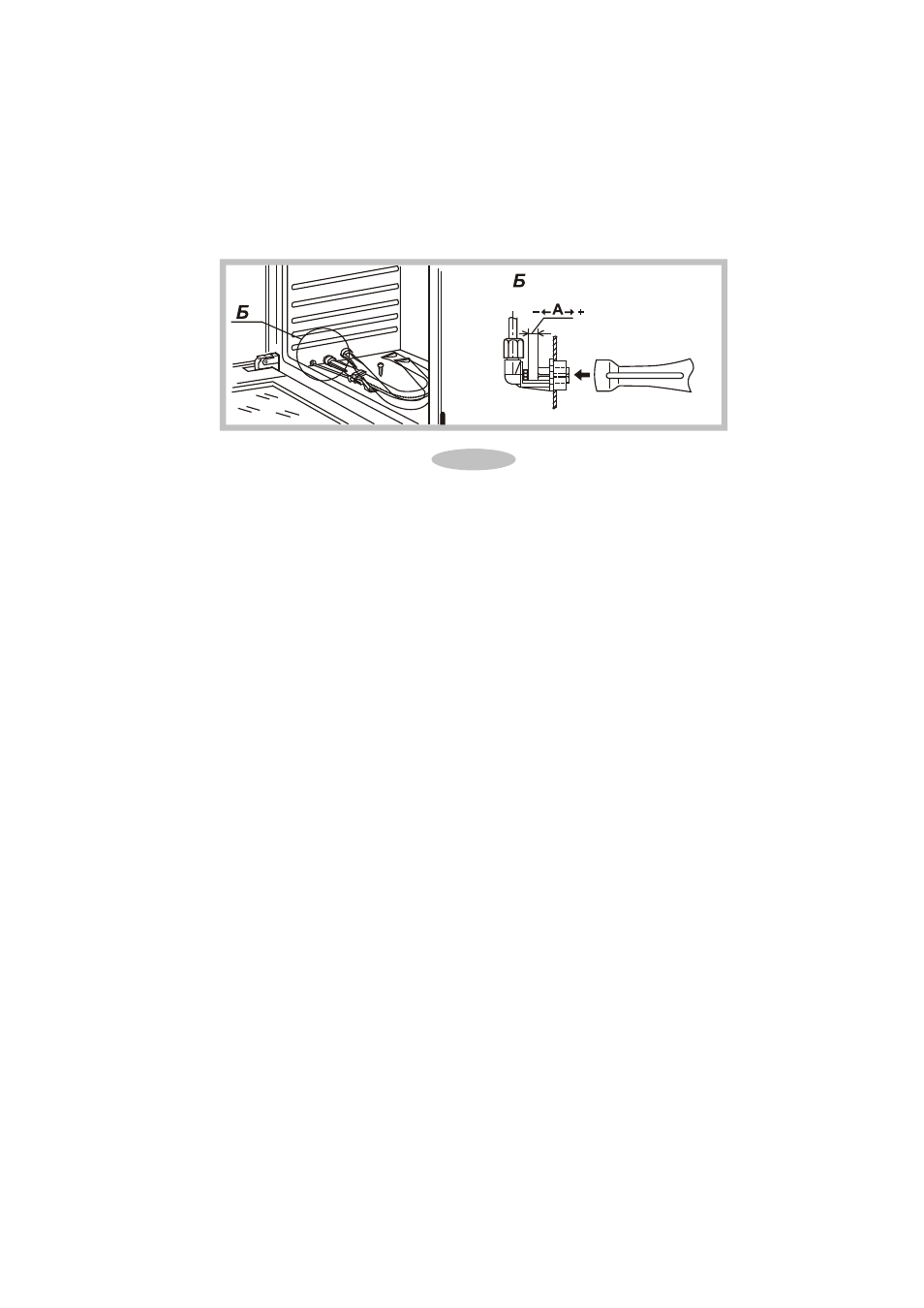

Рис.25
11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЛИТЫ
Техническое обслуживание плиты проводится специалистами уполномоченных организаций
в соответствии с действующими региональными Правилами. По истечении 10 лет
эксплуатации плиты техническое обслуживание является обязательным.
12 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Перевозить плиты необходимо в заводской упаковке в вертикальном положении, не
более чем в три яруса по высоте.
Транспорт и хранилища должны обеспечивать защиту плит от атмосферных осадков
и механических повреждений.
Плита должна храниться в упакованном виде в неотапливаемом помещений при
температуре воздуха от минус 50
0 С до плюс 40 0 С.
24
1200.00.0.000 РЭ
