ПОРЯДОК УСТАНОВКИ
1. Возьмите крепление вытяжки и
измерьте расстояние между центрами
отверстий, предназначенных для
установки крепления на стене. На нужной
высоте от плиты на стене начертите линию
по уровню. На этой линии отметьте точки,
расстояние между которыми должно быть
равным измеренному расстоянию между
центрами отверстий крепления вытяжки.
Просверлите отверстия в размеченных
точках. Затем приложите крепление
вытяжки к стене, так чтобы отверстия
крепления совпали с просверленными
отверстиями. Дюбелями или саморезами
зафиксируйте крепление вытяжки на
стене. Навесьте корпус вытяжки на
крепление.
2. Установите антивозвратный клапан
(если не установлен) на соответствующее
место сверху корпуса вытяжки и
зафиксируйте с помощью саморезов.
Примечание: Антивозвратный клапан
препятствует проникновению воздуха из
шахты вентиляции обратно в кухню.
а) Если вытяжка будет эксплуатироваться
в режиме отвода, наденьте воздуховод
одним концом на антивозвратный клапан
вытяжки и промажьте место стыковки
герметиком. Для надежности можно
закрепить соединение с помощью хомута
(приобретается отдельно). Второй конец
воздуховода соедините с вентиляционным
отверстием в стене кухни.
б) Если вытяжка будет эксплуатироваться
в режиме рециркуляции, необходимо
просто установить декоративный
телескопический кожух.
3. Декоративный кожух крепиться к стене с
помощью крепежной скобы. Прислоните
кожух к стене, оперев его нижнюю часть на
корпус вытяжки. Высоту кожуха можно
изменять, выдвигая или задвигая его
внутренний манжет. Определив нужную
высоту кожуха, сделайте разметку для
установки скобы крепления.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

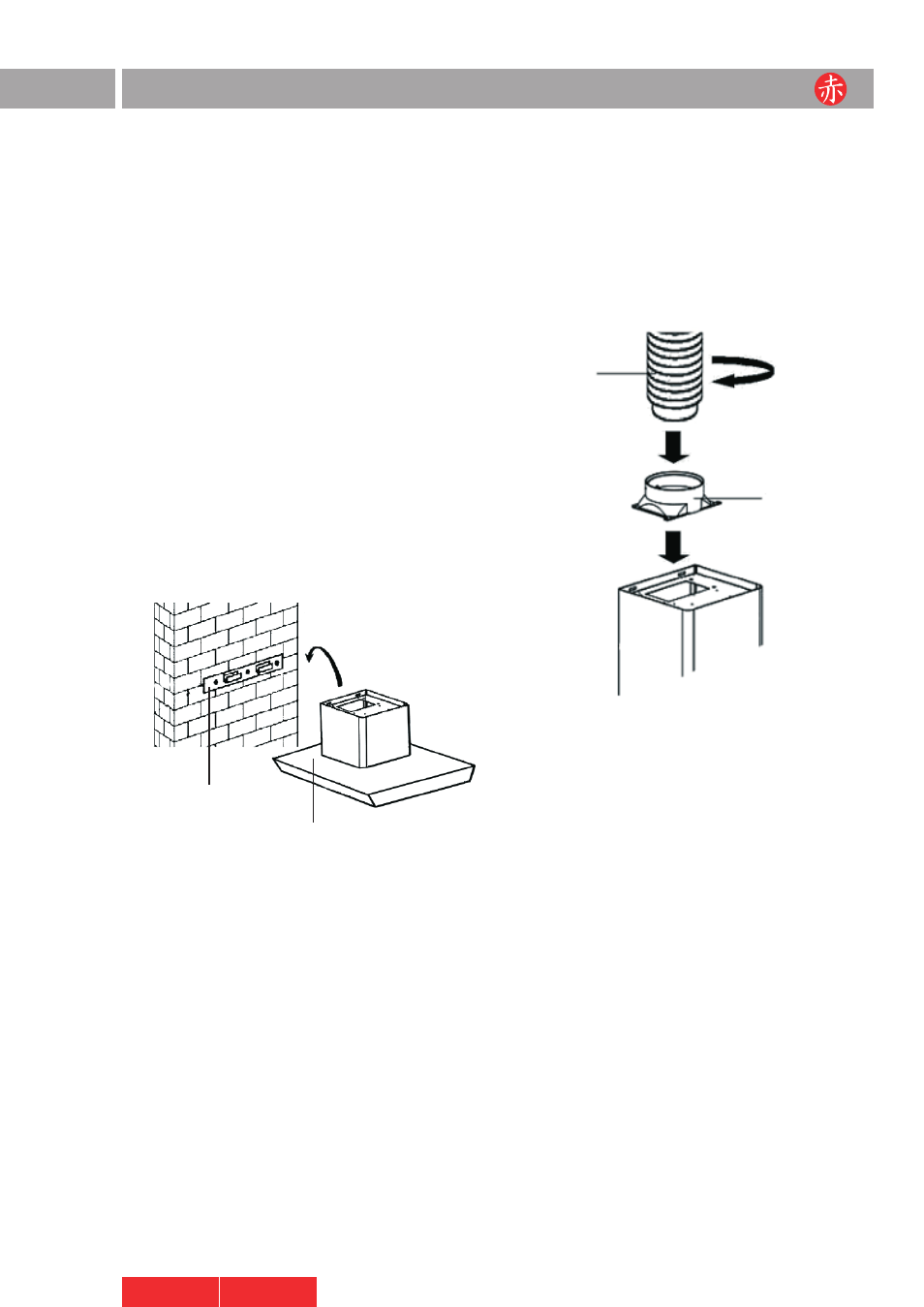

крепление
воздуховод
антивозвратный
клапан
верхняя часть
корпуса вытяжки
корпус
вытяжки
