Инструкция по эксплуатации GEFEST 3200 К60
Страница 19
17

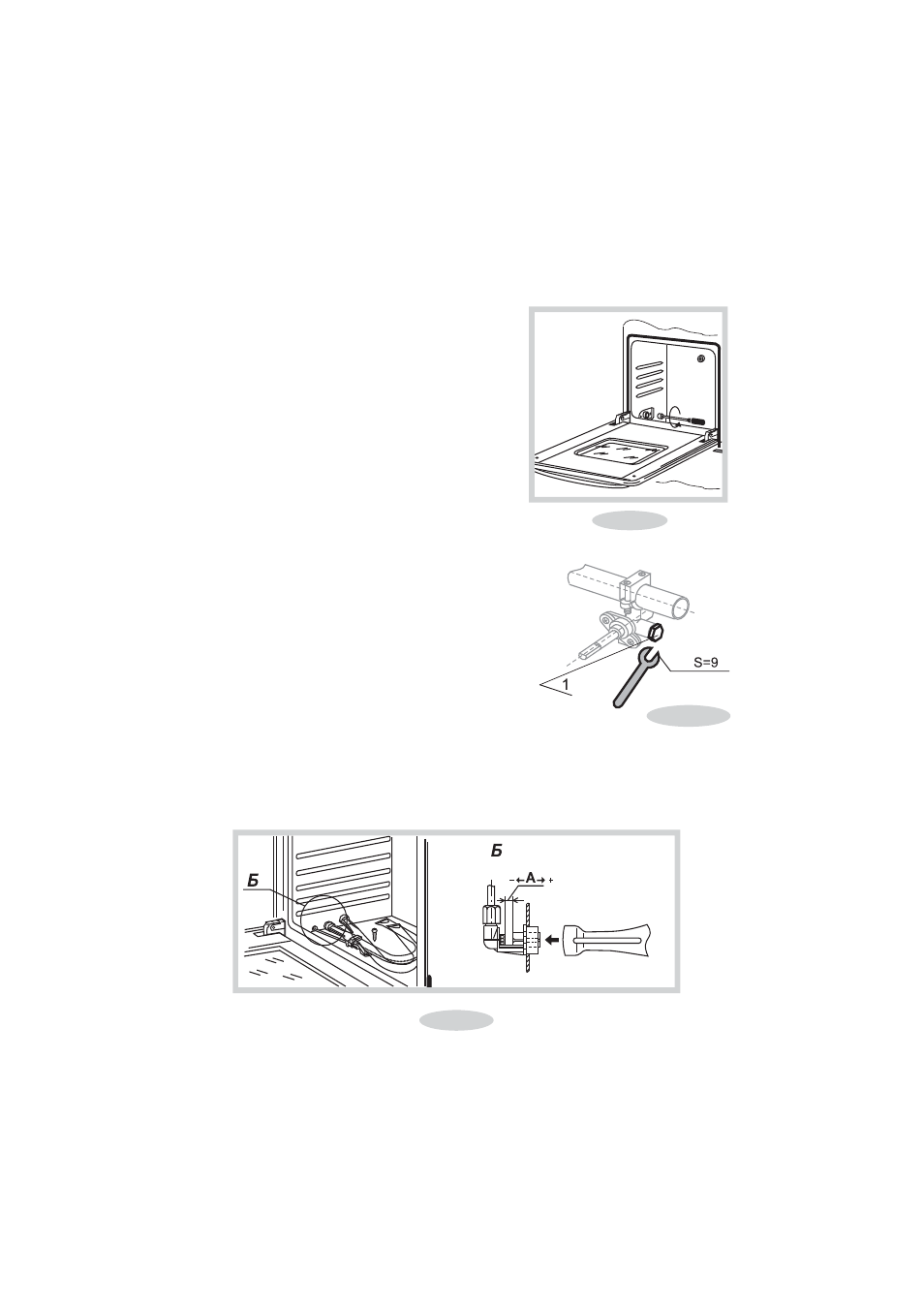

Замена винтов малого расхода в кранах (Рис. 17)
поз. 1 - винты малого расхода (завернуть до упора)
Регулировка шибера горелки духовки
-
Выдвинуть дно духовки;
-
Выкрутить шуруп и достать горелку из корпуса
сопла (рис. 18).
-
Отвернуть винты, снять левый уголок и боковую
стенку.
-
Установить горелку, зажечь и, регулируя зазор
А, добиться нормального горения (уменьшение
зазора снижает напряженность пламени,
увеличение - повышает интенсивность).
-
Закрепить горелку и собрать все узлы в
обратной последовательности.
Рис.17
-
Вывернуть сопло и заменить на новое.
-
Сборку произвести в обратной последо-
вательности.
ВАЖНО: УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ
С БО Р К Е С ГАЗО П РО ВОД О М Д ОЛ Ж Н О
НАХОДИТЬСЯ В КОРПУСЕ СОПЛА!
Замена сопла горелки духовки (рис.16)
-
Выдвинуть дно духовки.
-
Вывернуть винт крепления горелки.
-
Снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
-
Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
-
Сборку произвести в обратной
последовательности.
Рис.16
3200.00.0.000 РЭ
Рис.18
