Управление работой горелок осуществляется с помощью ручек кранов.
Символы:
Кран закрыт
Максимальное пламя
Малое пламя
Краны обеспечивают работу горелок как в режиме «максимальное
пламя», так и в фиксированном режиме «малого пламени».
Включение горелки:
Открыть клапан редуктора (на баллоне);
Поднести горящую спичку к горелке и повернуть ручку крана против
часовой стрелки на четверть оборота. Через 1–2 секунды газ должен
загореться равномерно у всех огневых отверстий горелки.
6
5 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
5.1 УСТРОЙСТВО
5.2 ПОРЯДОК РАБОТЫ
700.00.0.000 РЭ

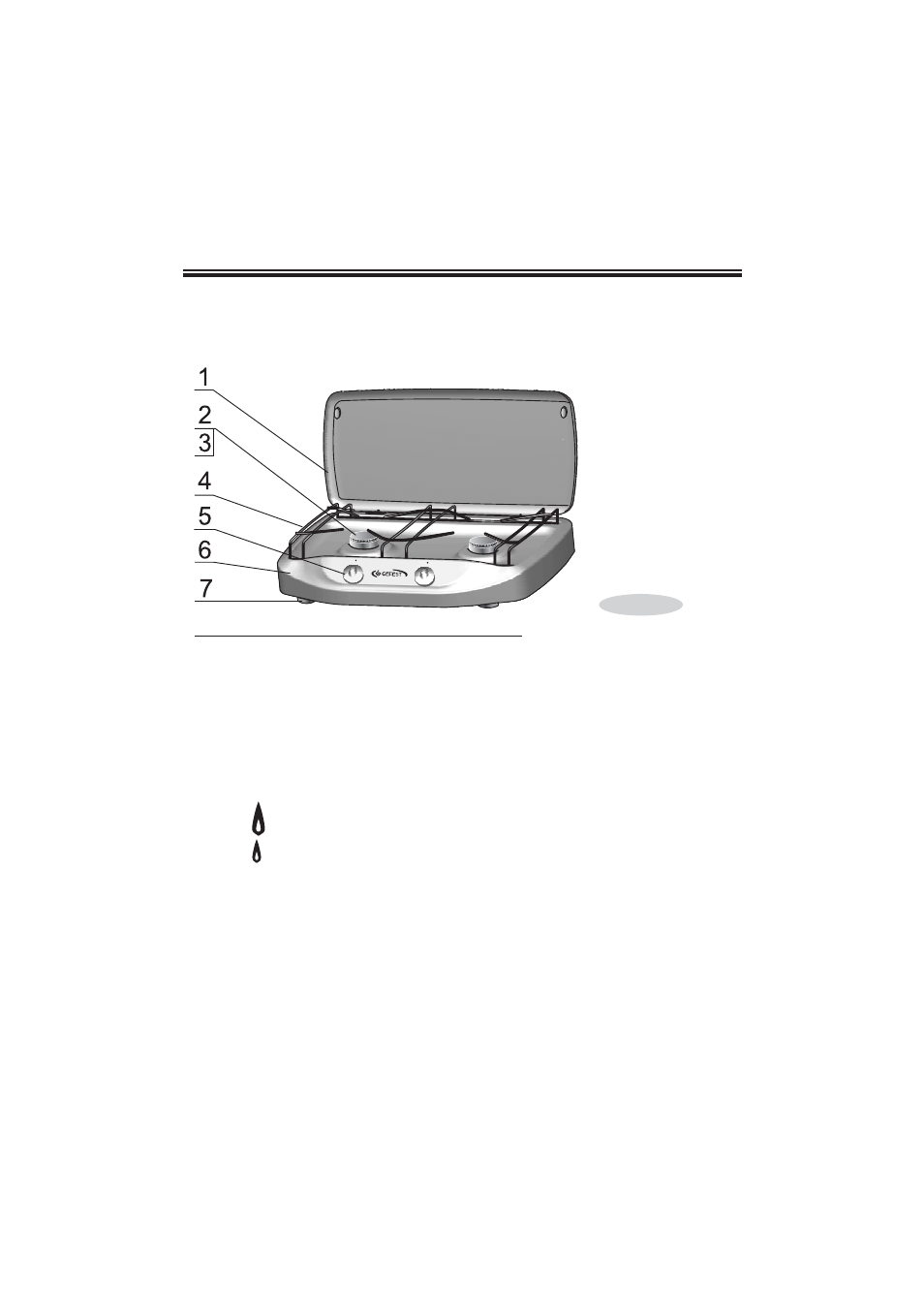

1* – крышка плиты
2 – крышка
3 – смеситель
4 – решетка
5 – ручка крана
6 – корпус
7 – ножки
* См. комплект поставки
Рис.1
