9. Поиск и устранение неисправностей
PNEG-1858-RU Шнек 12" и 16" серии “X” 45
Каким должен быть размер отверстия для центрального поддона со стандартным расходом
(15000 баррелей/час)?
Минимальный рекомендуемый размер отверстия поддона составляет 42" x 42".
При установке кожуха поддона от компании GSI с коллекторным кольцом размер отверстия
должен составлять 42 1/2" x 42 1/2" x 30" для шнека 12" или 16".
Конструкция нижнего бункера от компании GSI предусматривает достаточный зазор вокруг
корпуса коллекторного кольца для безнапорного пропускания зерна через бункер и его
перемещения под бункером с помощью оборудования для приема и обработки материала.
Максимальный размер отверстия составляет 42 3/4" и обеспечивает зазор колесных узлов,
установленных на стойке головной части. Если размер поддона меньше, поток зерна может
сократиться до недопустимого уровня.

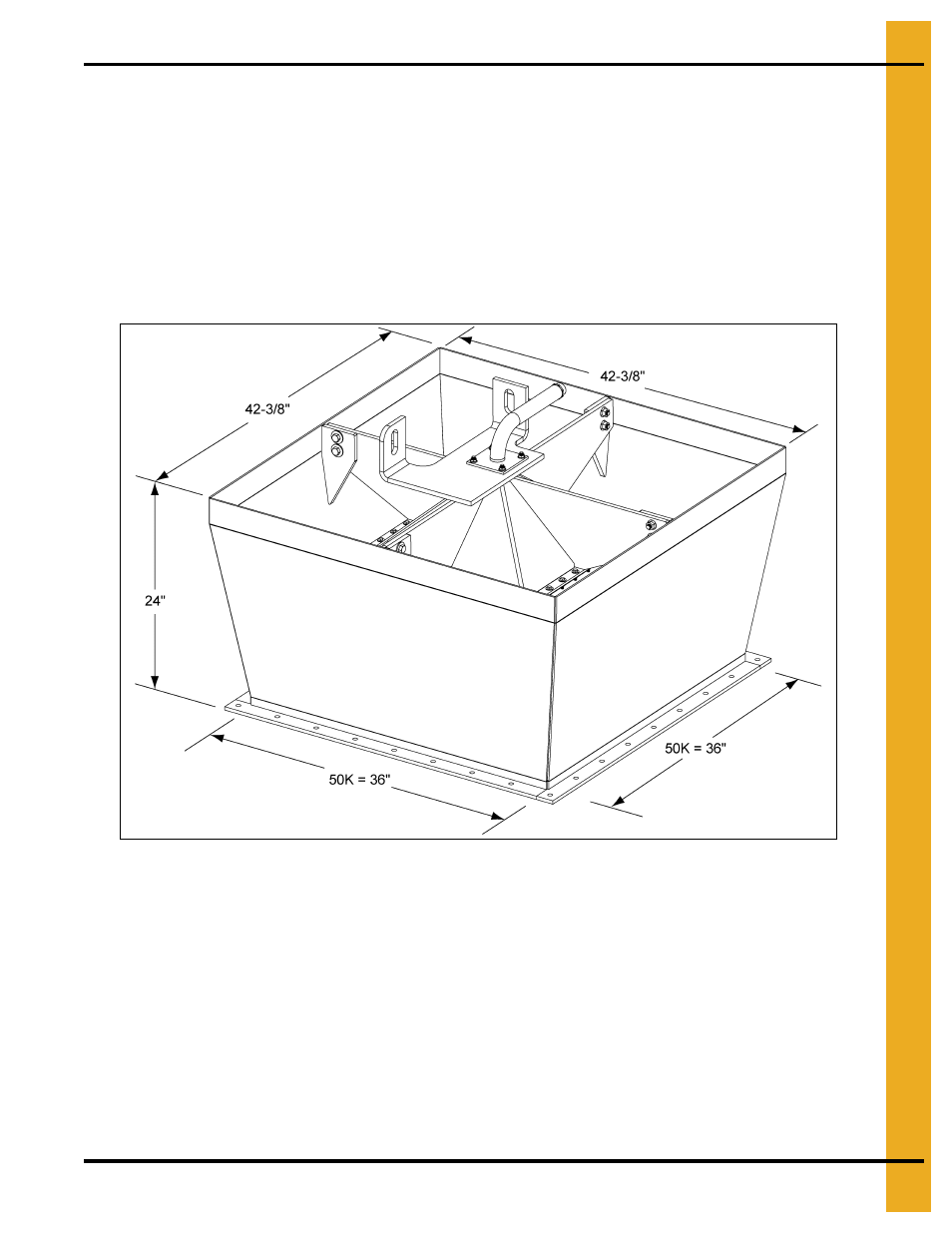

Рисунок 9A
Открытый участок данного поддона вводит в заблуждение. Корпус коллекторного кольца
приклеивается к поддону, блокируя поток. Кроме того, шнек накрывает примерно одну четверть
отверстия в верхней части. Мы используем 75% от теоретического потока вокруг корпуса для расчета
фактического потока.
Сколько должно составлять расстояние между промежуточными поддонами? Почему?
Расстояние между промежуточными поддонами должно составлять максимум 6' - 10' в
зависимости от зерна и места хранения шнека. Первый промежуточный поддон должен быть
установлен на расстоянии максимум 10' от центрального поддона, а последний поддон должен
находиться не дальше 4' от стенки бункера. Использование дополнительных поддонов
способствует очистке зерна перед шнеком, снижая нагрузку при запуске. Это поможет сократить
расходы и часы работы, требуемые для очистки шнека, и облегчит работу шнека при запуске.
Шнек не предназначен для запуска в условиях погружения в зерно. Шнек должен быть
установлен за промежуточными поддонами так, чтобы поддоны находились со стороны шнека.
