PNEG-107
Аэрация на уровне пола (с использованием TR-1737)
Сборка деталей с использованием гофрированного настила
Проделайте необходимые пазы в основании для правильного расположения узла адаптера.
Следует закрепить основание адаптера и воздухозаборник во избежание воздействия силы
противодавления мокрого бетона.
ПРИМЕЧАНИЕ: Пазы для напольных планок над воздухозаборником должны соответствовать
указанным в плане системы аэрации. Глубина канавки под воздухозаборником
должна соответствовать указанной в плане системы аэрации.
1. Выполните работы по сбору системы аэрации, установите арматуру и залейте бетоном.
2. Установите опоры настила и напольные планки в соответствии с планом системы аэрации.
3. Установите с помощью саморезов гидроизоляцию на напольные планки, а крепления Ramset
(не поставляются GSI) в бетон.

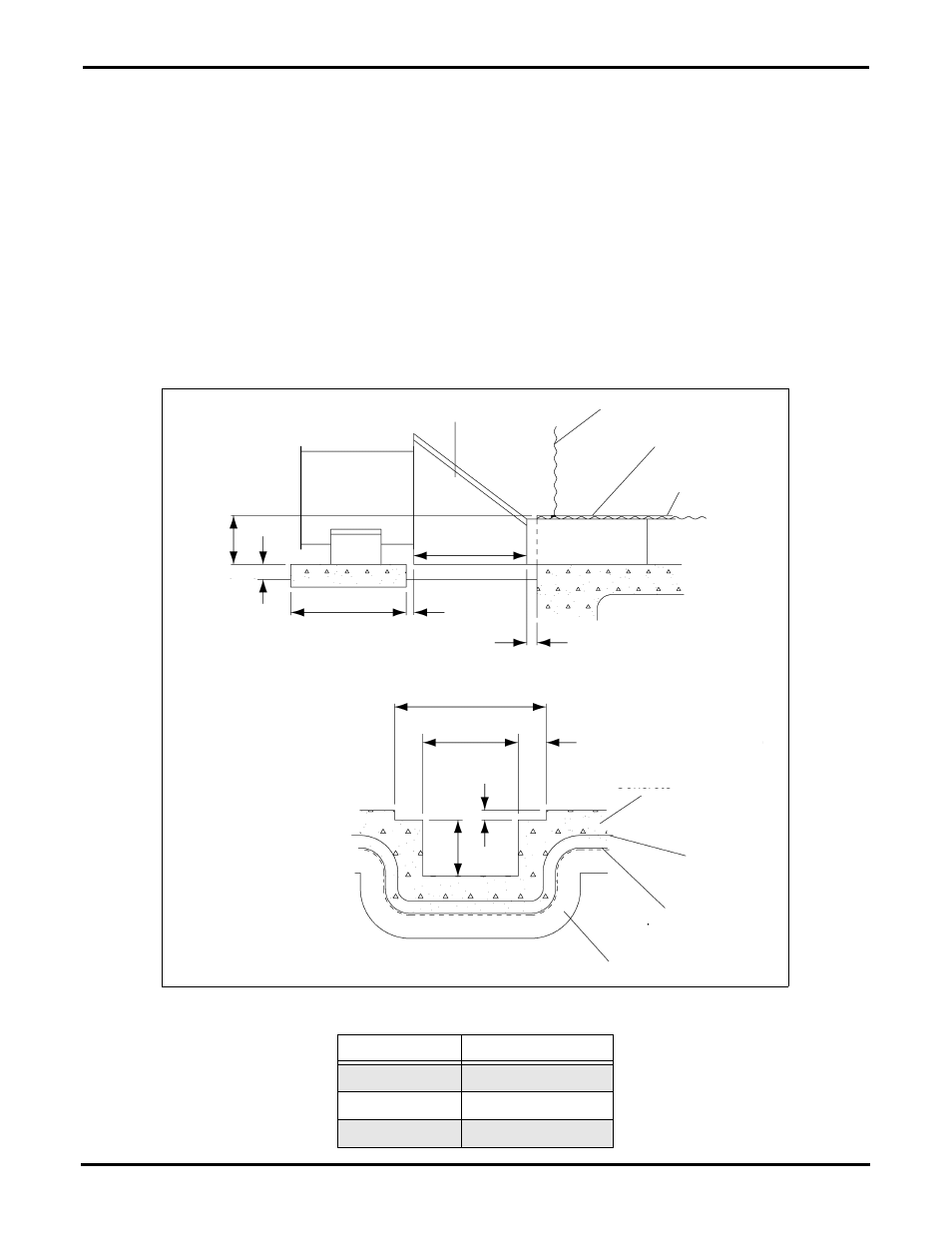

Рисунок 2
"A"
Вентилятор 18"
23 кв. дюймов
Вентилятор 14"
Вентилятор 12"
14 кв. дюймов
Адаптер (TR-1737)
Боковая стенка бункера
Цельная напольная панель
Верхняя часть настила
Воздухозаборник
Уклон
Вентилятор
Минимум 3"
Минимум 2"
См. ширину канавки в плане системы аэрации, раздел “A” - “A”
1/2" x (ширина канавки -
15-1/4")
Бетон
Проволочная
сетка
Пароизоляция
Утрамбованный песок
"A"
1/2"
23-1/2"
9-3/4"
3/4"
15-1/4"
9"
