Инструкции Поиску и устранению неисправностей

Pneg 1509-RU - Поиск и устранение неисправностей

6

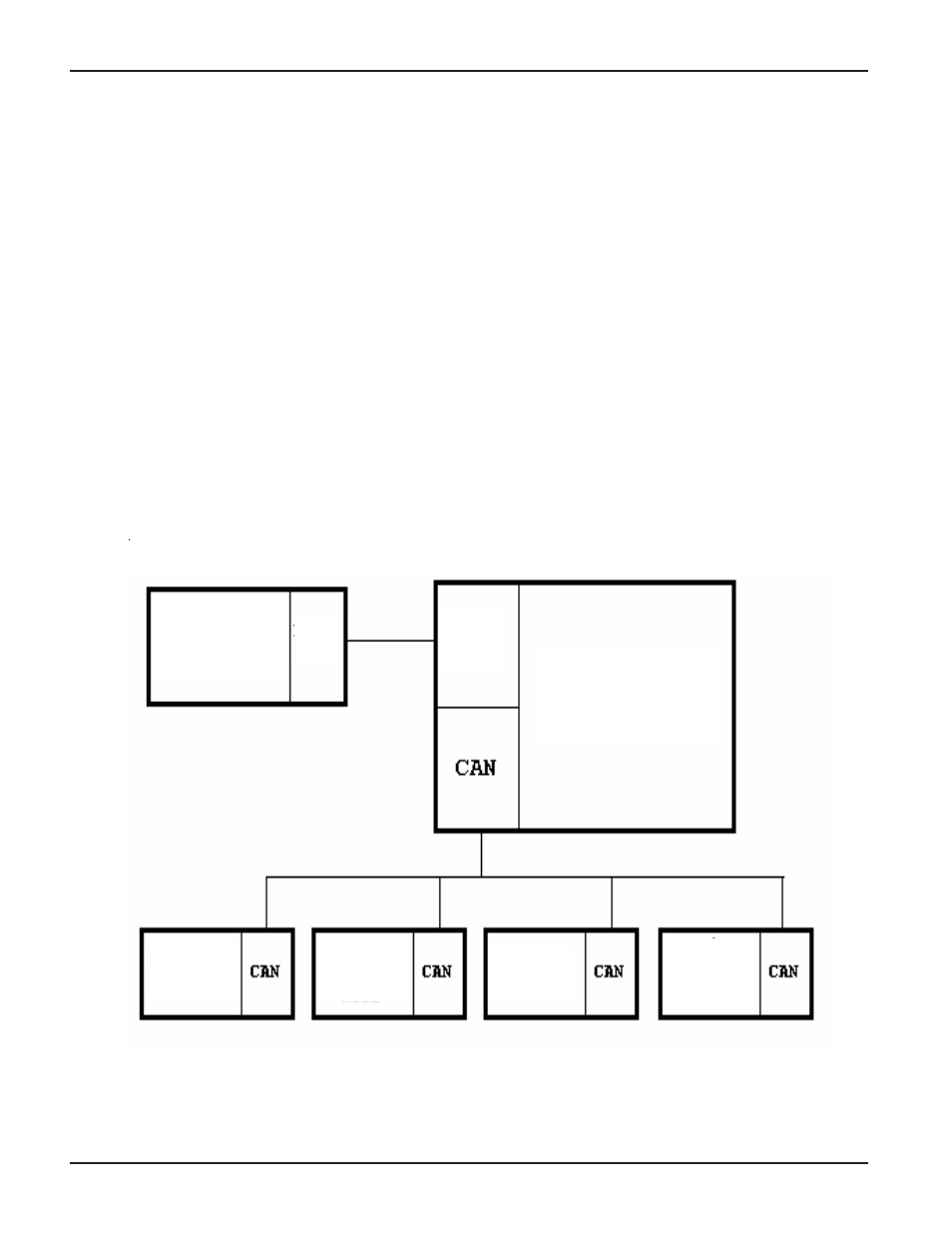

Figure 4.1 Typical layout of Vision Dryer Network.

Главный узел загрузчика операционной системы (ввод-вывод дисплея) подключается

к хост-процессору (ICOP) через последовательное соединение RS232, для получения
инструкций и данных программы. Затем главный узел (ввод-вывод дисплея) либо
использует эти команды и данные, либо передает их на соответствующие подчиненные
узлы. Стандартная схема сети сушилки представлена ниже. При максимальном
расширении сеть может включать в себя 1 управляющий узел (ICOP), 1 ввод-вывод
дисплея, 1 главный ввод-вывод, 1 регулятор влажности и до 6 интерфейсов
вентиляторов / обогревателей. Каждый из данных узлов требует обновлений с помощью
загрузчика операционной системы сушилки.

Компьютер

Управляющий

узел

(ICOP)

Ввод-вывод

дисплея

Плата

Главный ввод

-вывод

Плата

Вентилятор

Обогреватель

Плата

Регулятор

Влажности

Плата

Вентилятор

Обогреватель

Плата

RS 232

ГНЕЗДО

RS 232

ГНЕЗДО

СХЕМА СЕТИ СУШИЛКИ
