Инструкция по эксплуатации GEFEST ВО 3603 Д1К
Страница 7
6
3603.00.0.000 РЭ - ГР
6 ПОДГОТОВКА К РАБОТЕ (крепление к стене)
ВНИМАНИЕ: МиниМаЛЬнОе РаССТОяние МеждУ ПЛОСКОСТЬЮ
УСТанОВКи ПОСУдЫ на ПЛиТУ (наГРеВаТеЛЬнОЙ ПОВеРХнОСТЬЮ)
и ВОздУХООчиСТиТеЛеМ дОЛжнО БЫТЬ 65 см. ВОздУХООчиСТиТеЛЬ
КРеПиТЬ на РОВнУЮ ПОВеРХнОСТЬ (РиС.4)!
6.1 Определите расстояние
между нагревательной
поверхностью плиты
и воздухоочистителем
и отметьте на стене
н и ж н и й г а б а р и т
воздухоочистителя.
6.2 О п р е д е л и т е н а
стене расположение
центральной линии
и проведите ее при
помощи отвеса или
строительного уровня.
6.3 С учетом установочной
высоты и центральной
линии разметьте на
стене отверстия (а и
Б) (рис.4).
6.4 Просверлите отверстия
диаметром 8 мм: а на
глубину 70 мм, Б на
глубину 50 мм, рис.4.
6.5 В отверстия вставьте
д ю б е л и с о гл а с н о
рис.4. и по отверстиям
а заверните не до
упора два шурупа,
на которые навесьте
воздухоочиститель со
снятыми фильтрами.
6.6 з а ф и к с и р у й т е
воздухоочиститель,
завернув до упора
ш у р у п ы д л я
н а в е ш и в а н и я и
фиксирующие шурупы
(по отверстиям Б).

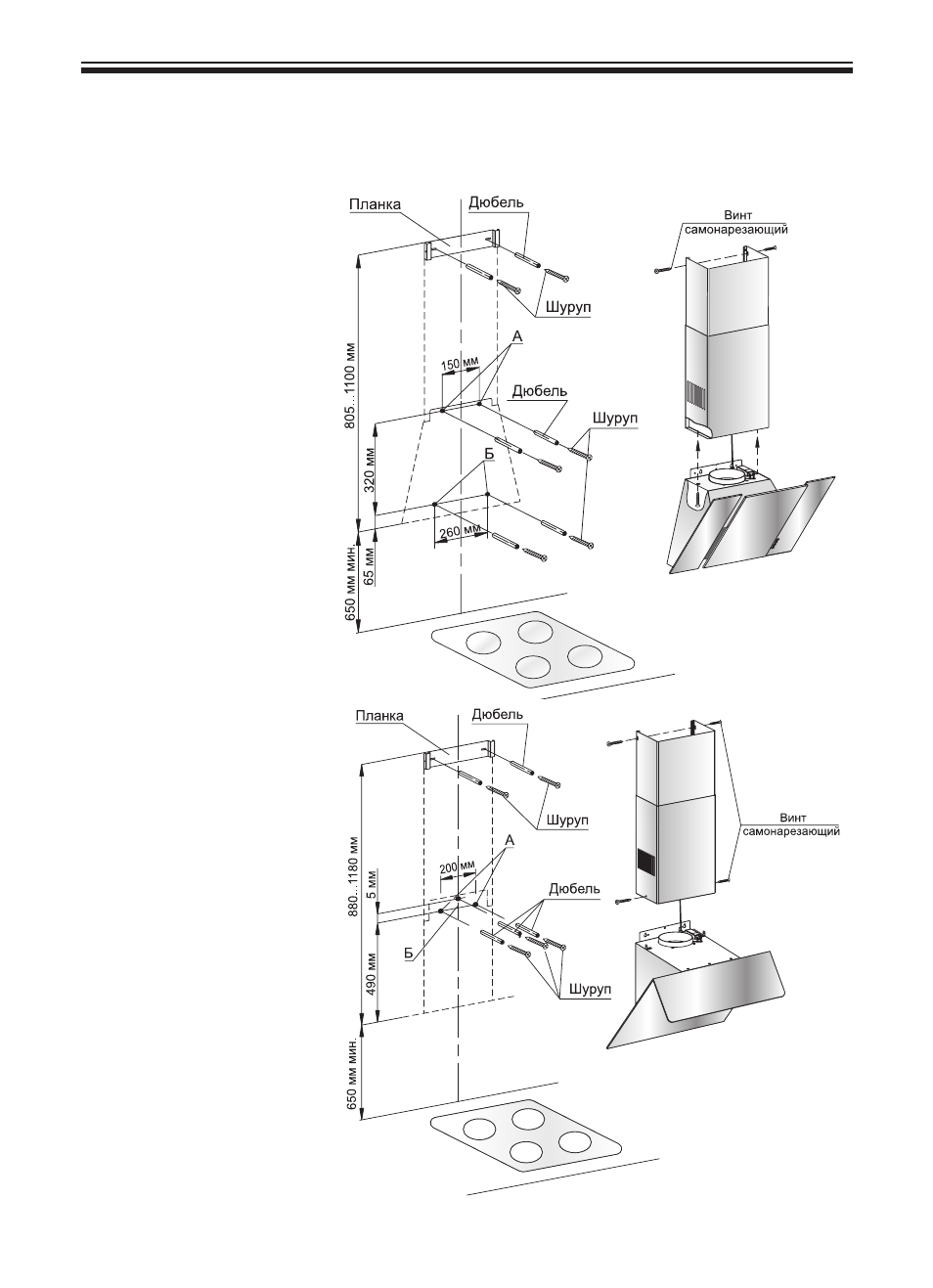

Рис. 4
б) ВО3604
а) ВО3603
ВО3603-01
