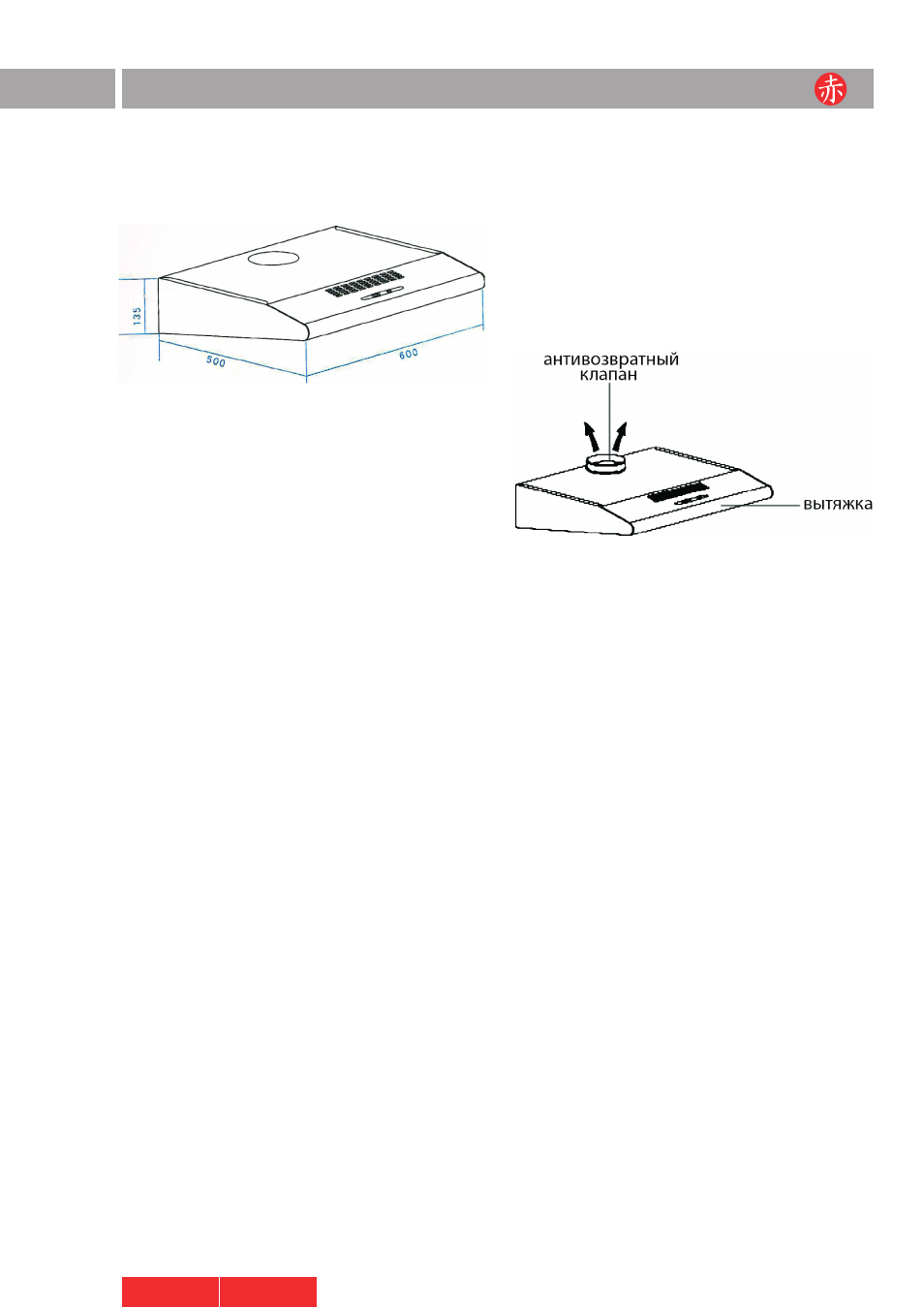

Размер корпуса вытяжки (в миллиметрах)
Для эффективной работы вытяжки,
следует установить ее на определенном
расстоянии от поверхности плиты, а
именно:
- 75 см над газовой плитой
- 65 см над электрической плитой
Вытяжка крепиться к ровной вертикальной
стене строго над плитой, параллельно
полу и поверхности плиты.
Зону, выбранную для установки вытяжки,
следует очистить от грязи и мелких
предметов, которые могут быть случайно
затянуты внутрь вытяжки при ее
эксплуатации.
ПОРЯДОК УСТАНОВКИ
Вытяжка может быть установлена двумя
способами:
- ПУТЕМ КРЕПЛЕНИЯ К ПОДВЕСНОМУ
ШКАФЧИКУ (при эксплуатации в режиме
отвода)
- ПУТЕМ КРЕПЛЕНИЯ К СТЕНЕ (при
эксплуатации в режиме рециркуляции)
Если вытяжка устанавливается ПУТЕМ
КРЕПЛЕНИЯ К ПОДВЕСНОМУ ШКАФЧИКУ
для эксплуатации в режиме отвода,
выполняйте установку в следующем
порядке:
1. Установите антивозвратный клапан
(если не установлен) на соответствующее
место сверху корпуса вытяжки и
зафиксируйте с помощью саморезов.
Примечание: Антивозвратный клапан
препятствует проникновению воздуха из
шахты вентиляции обратно в кухню.
2. На нижней стенке подвесного шкафчика
наметьте и просверлите отверстия
соответствующие крепежным отверстиям в
верхней части вытяжки. Закрепите
подвесной шкафчик на стене на нужной
высоте от плиты. В нижней стенке
подвесного шкафчика должно иметься
специальное отверстие достаточного
диаметра, что бы в него прошел
антивозвратный клапан, установленный в
верхней части вытяжки. Такое же
отверстие, но для воздуховода должно
быть в верхней или задней стенке
подвесного шкафчика. Прикрепите
вытяжку винтами к нижней стенке
подвесного шкафчика, так, чтобы
антивозвратный клапан прошел сквозь
специальное отверстие в стенке
шкафчика. Протяните воздуховод
(приобретается отдельно) одним концом
сквозь отверстие в верхней стенке
подвесного шкафчика, наденьте на
антивозвратный клапан вытяжки и
промажьте место стыковки герметиком.
Для надежности можно закрепить
соединение с помощью хомута
(приобретается отдельно).
