21

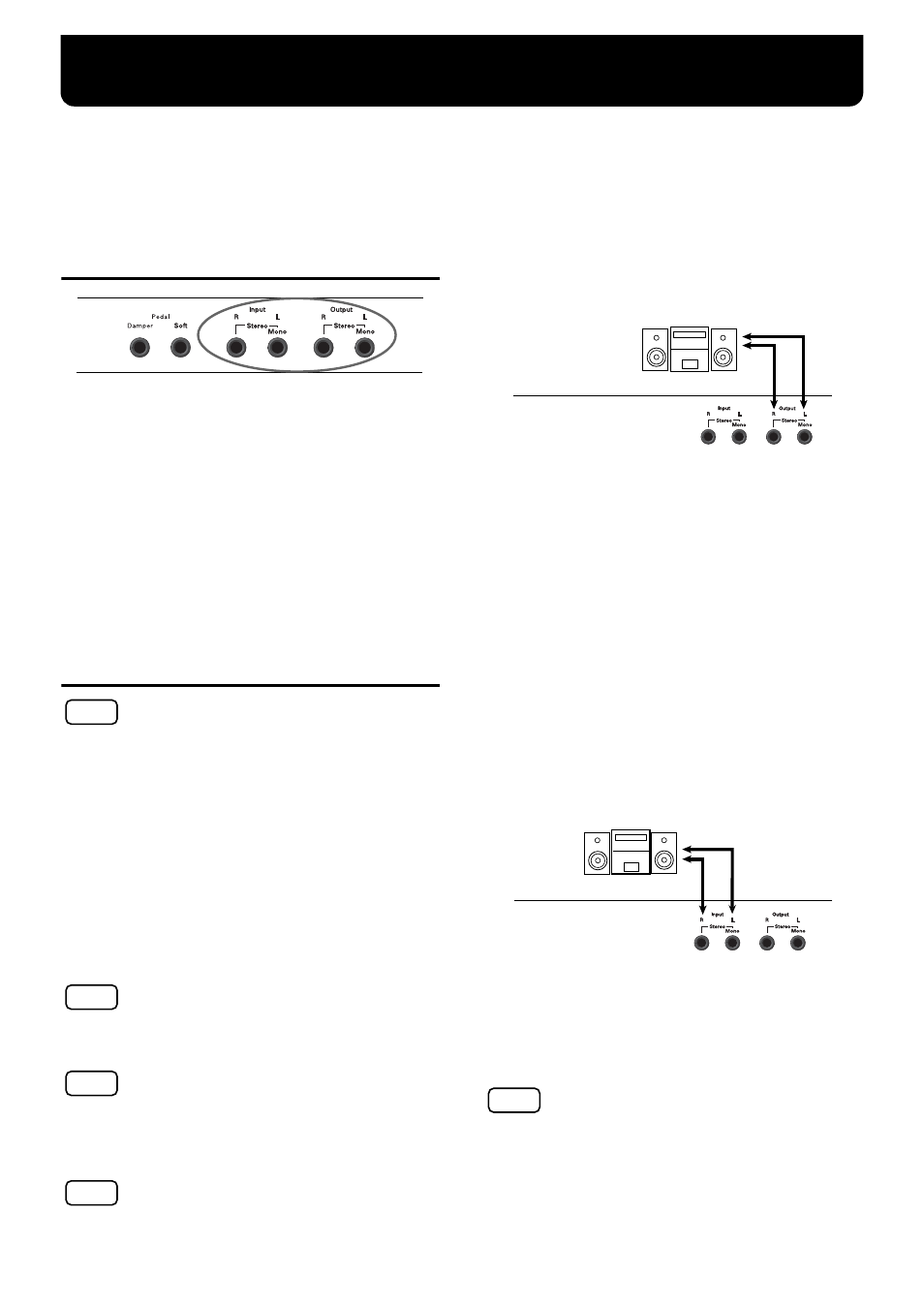

Коммутация c внешним аудио обору-
дованием
Данный раздел поясняет, как осуществляется коммута-
ция F-30e с внешними аудио устройствами.
Подключив F-30e к внешнему аудио устройству, вы мо-
жете прослушивать звучание инструмента через динами-
ки этого устройства либо осуществлять запись, если это
аудио рекодер.
Коммутационные гнезда
fig.8-01
Выходные гнезда (Output)
Используйте, поставляемый отдельно кабель, для комму-
тации F-30e с внешним аудио устройством. Для этого
скоммутируйте таким кабелем выходные гнёзда инстру-
мента со входами аудио устройства (кассетного магнито-
фона и т. п.). В этом случае, вы будете прослушивать зву-
чание F-30e через внешнюю акустическую систему (маг-
нитофона и т. п.).
Входные гнезда (Input)
При коммутации данных входов инструмента с выходами
внешнего аудио устройства вы будете прослушивать зву-
чание музыкальной информации внешнего аудио носи-
теля через динамики F-30e.
Процедура коммутации
NOTE
Чтобы избежать повреждения динамиков или другого
оборудования, всегда устанавливайте минимальный уро-
вень громкости и выключайте питание на всех используе-
мых приборах и инструментах до осуществления любых
подключений.
1.
Поставьте регуляторы громкости на всём
оборудовании в минимальное положение.
2.
Выключите F-30e и другие подключенные
устройства.
3.
Используйте аудио кабель (поставляется
отдельно) для коммутации F-30e с внешними
устройствами.
NOTE
Если вы подключаетесь к внешнему моно устройству, то
используйте для коммутации гнездо L (Mono) на F-30e. В
этом случае не надо подключать гнездо R на F-30e.
NOTE
Для коммутации используйте кабели фирмы Roland, это
позволит избежать возможных потерь сигнала, посколь-
ку имеются кабели со встроенным внутренним сопроти-
влением, которые непригодны для данных целей.
NOTE
После завершения процесса коммутации включите все
устройства в порядке их регламентированного включе-
ния. Это позволит избежать повреждения динамиков
или сбоя в работе используемого оборудования.
Q
Прослушиване звучания F-30e через
динамики внешней аудио системы,
запись на кассетный магнитофон и
другие звукозаписывающие
устройства
fig.8-02
1.
Включите F-30e.
2.
Включите внешнее скоммутированное
оборудование.
3.
Установите необходимый уровень
громкости.
Процедура записи
1.
Включите режим записи на внешнем запи-
сывающем оборудовании, подключенном к
F-30e.
2.
Начните играть на инструменте F-30e.
3.
После завершения игры, остановите запись.
Q
Прослушиване звучания внешних
аудио устройств через динамики F-30e
1.
Включите внешнее скоммутированное
оборудование.
2.
Включите F-30e.
3.
Установите необходимый уровень
громкости.
NOTE
Если уровень сигнала с внешних устройств, подаваемого
на вход F-30e, будет слишком большим, то возможно по-
явление искажения звучания или даже повреждение ди-
намиков инструмента. Следите за этим и не превышайте
разумных уровней громкости внешних сигналов.
Input R/L
(Line In, Aux In)
F-30e
Output R/L
(Line Out)
F-30e
