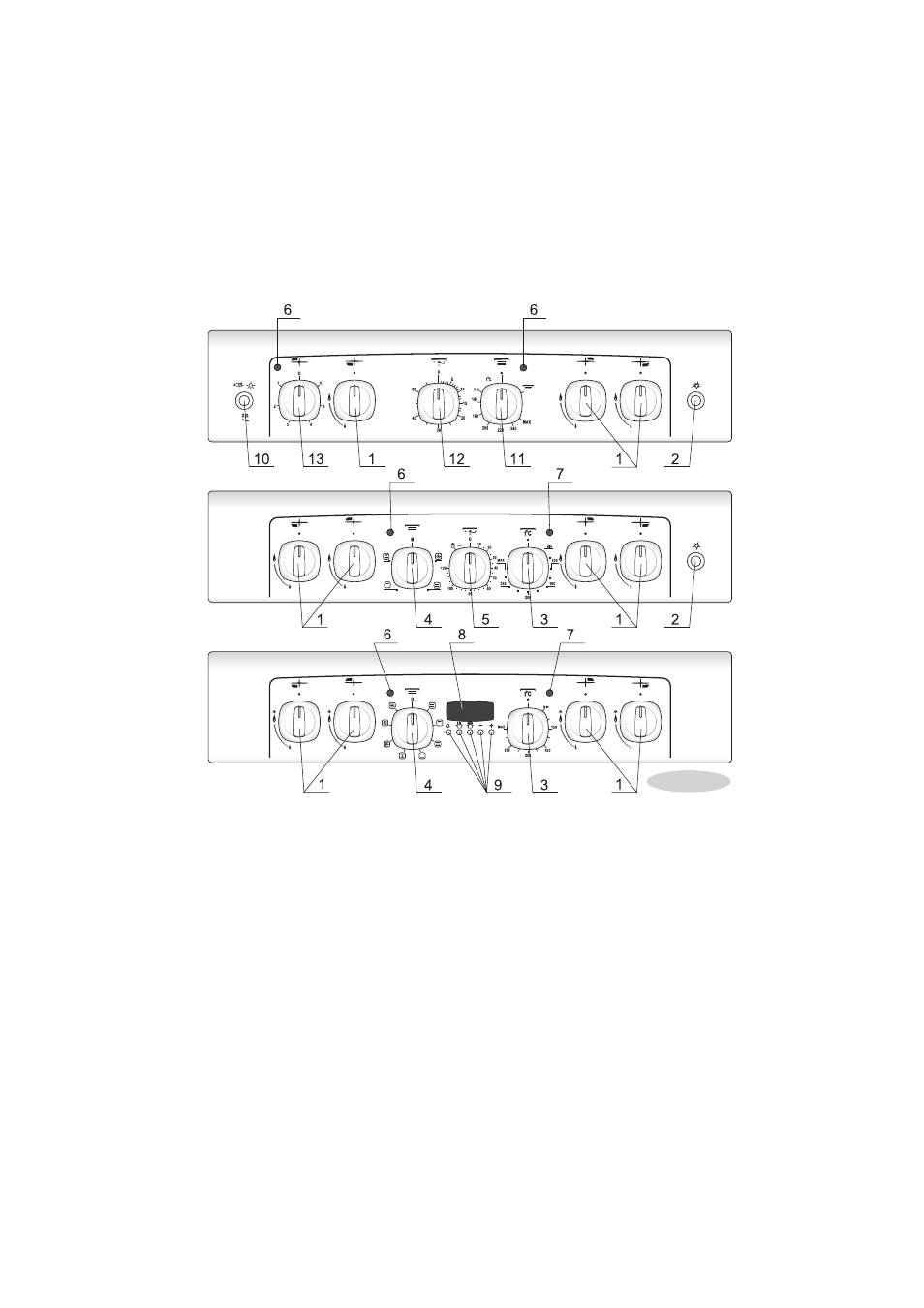

5.2 ПАНЕЛЬ УПРАВЛЕНИЯ

1.

Ручки управления горелками стола.

2.

Кнопка электророзжига.

3.

Ручка терморегулятора.

4.

Ручка режимов работы духовки.

5.

Ручка электромеханического таймера.

6.

Сигнальная лампочка включения электродуховки (ТЭН-гриля в моделях

6101,6111;

конфорки в модели 6110)

7.

Сигнальная лампочка включения терморегулятора.

8.

Табло электронного таймера.

9.

Кнопки электронного таймера.

10.

Кнопка включения подсветки духовки и привода вертела.

11.

Ручка ТУПа горелок духовки (включение ТЭН-гриля в моделях 6101,6111)

12.

Ручка механического таймера.

13.

Ручка переключателя электроконфорки.

8

6101.00.0.000

РЭ

Рис.2
