BINOVA
(M297.24CM)
- 2 -
RU

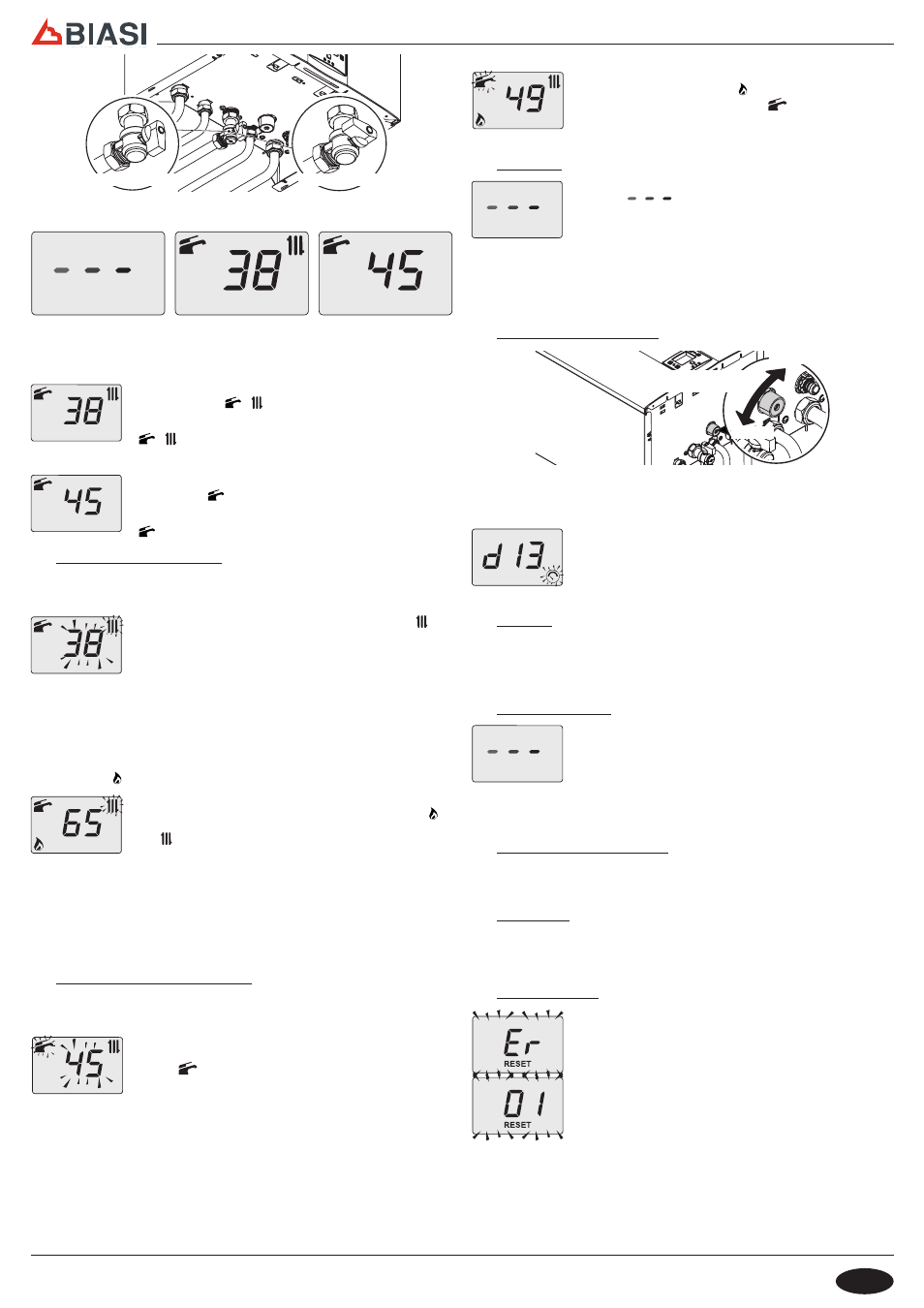

Рисунок 3.2
Положение открытия
Положение закрытия
• Подключите котел к электропитанию при помощи двухполюсного выключателя, предусмотренного при
установке. На ЖК-дисплее будет показано состояние котла (последнее сохраненное в памяти) (Рисунок 3.3).
Рисунок 3.3
Режим ожидания
Последовательно загорающиеся
тире символизируют движение
Зима
Лето
Работа в режиме отопления/горячего водоснабжения
• Нажать и удерживать в течение 2 секунд кнопку 3 (Рисунок 3.1), пока на дисплее
не появятся символы
и
.
• На дисплее будет показана температура котла (первичный контур) и символы
и
(Рисунок 3.4).
Работа только в режиме горячего водоснабжения
• Держать нажатой в течение 2 сек. кнопку 3 (Рисунок 3.1), пока на дисплее не
появится символ
.
• На дисплее будет показана температура котла (первичный контур) и символ
(Рисунок 3.5).
3.4 температура контура отопления
Регулировать температуру воды для отопления можно посредством кнопок 4 (уменьшение) и 5 (увеличе-
ние), см. Рисунок 3.1, начиная с минимум 38 °C и до максимум 85 °C. При нажатии одной из двух кнопок на
дисплей выводится установленное значение, при повторном нажатии можно его изменять. Сигнализация
ЖК-дисплея:
• установленное значение температуры воды для отопления и символ
мига-
ют; фон дисплея освещен (Рисунок 3.6).
Регулировка температуры системы отопления в зависимости от внешней температуры (без внеш-
него датчика)
Отрегулируйте температуру горячей воды для отопления следующим образом:
• с 38 до 50 при внешней температуре от 5 до 15 °C;
• с 50 до 73 при внешней температуре от -5 до +5 °C;
• с 73 до 85 при внешней температуре ниже -5 °C.
У квалифицированного специалиста по установке котла узнайте о наиболее подходящей для вашей си-
стемы регулировке.
Отсутствие символа на ЖК-дисплее означает, что система достигла установленной температуры.
Работа в режиме отопления.
Если котел работает режиме отопления, на дисплее появляется символ , за
которым следует увеличивающееся значение температуры воды для отопления.
Символ
мигает (Рисунок 3.7).
Регулировка температуры системы отопления при помощи установленного внешнего датчика
При установке внешнего датчика (дополнительно), в зависимости от внешней температуры котлом произ-
водится автоматическая регулировка температуры воды для подачи в систему отопления.
В таком случае котел должен быть отрегулирован квалифицированным специалистом по установке (раз-
дел «Настройка коэффициента K внешнего датчика» на с.5).
В любом случае, если комнатная температура слишком низкая или слишком высокая, можно увеличить
или уменьшить температуру отопления на ± 15 °C при помощи кнопок 4 (уменьшение) и 5 (увеличение),
см. Рисунок 3.1.
3.5 температура горячего водоснабжения
Регулировать температуру воды в системе горячего водоснабжения можно при помощи кнопок 1 (уве-
личение) и 2(уменьшение), см. Рисунок 3.1, начиная с минимум 35 °C и до максимум 60 °C. При нажатии
одной из двух кнопок на дисплей выводится установленное значение, при повторном нажатии можно его
изменять.
Сигнализация ЖК-дисплея:
• установленное значение температуры воды в системе горячего водоснабжения
и символ
мигают; фон дисплея освещен (Рисунок 3.8).
Регулировка
Установите необходимую температуру воды в системе горячего водоснабжения
и уменьшите необходимость смешивания горячей воды с холодной.
Таким образом Вы сможете оценить преимущества автоматической регулировки температуры.
Если жесткость воды очень высокая, рекомендуется установить котел на температуру ниже 50°C.
В таких случаях рекомендуется также установить устройство для смягчения воды.
Если расход горячей воды слишком большой и не позволяет поддерживать нужную температуру, необ-
ходимо, чтобы специалист уполномоченного сервисного центра установил специальный ограничитель
расхода воды.
Рисунок 3.4
Рисунок 3.5
Рисунок 3.6
Рисунок 3.7
Рисунок 3.8
Работа в режиме нагрева воды в системе горячего водоснабжения
Если котел в данный момент осуществляет нагрев воды в системе горячего водо-
снабжения, на дисплее появляется символ , за которым следует увеличивающе-
еся значение температуры горячей воды. Символ
мигает (Рисунок 3.9).
3.6 выключение
Держите нажатой в течение 2 сек. кнопку 3 (Рисунок 3.1), пока на дисплее не по-
явится символ
(последовательно загорающиеся тире, символизирую-
щие движение), см. Рисунок 3.10.
Если Вы планируете не использовать котел в течение длительного времени, необходимо:
• отключить его от сети электропитания;
• перекрыть краны котла (Рисунок 3.2);
• в случае необходимости опорожнить гидравлические контуры, см. раздел «Опорожнение контура систе-
мы горячего водоснабжения» на с.7 и раздел «Опорожнение контура системы отопления» на с.7.
3.7 Наполнение контура отопления
Рисунок 3.11
отКРЫто
ЗаКРЫто
Кран наполнения контура
системы отопления
Чтобы получить доступ к меню INFO (информация) нажмите одновременно кнопки 3 и 5. На дисплее по-
явится код J00, чередующийся со значением давления d13 (1,3 бар). Цифра, обозначающая давление, при-
водится без десятичной точки, а буква обозначает единицу измерения (бар) (Рисунок 3.12).
Откройте кран наполнения (Рисунок 3.11), расположенный под котлом, и проверь-
те одновременно давление в контуре системы отопления на дисплее. Давление
должно иметь значение от 1 до 1,5 бар (например, 1,3 бар, Рисунок 3.12).
Завершив операцию, закройте кран наполнения и при необходимости выпустите
воздух, оставшийся в радиаторах.
3.8 отопление
Чтобы рационально и экономно использовать отопление, установите комнатный термостат.
Не перекрывайте радиатор в помещении, где установлен комнатный термостат.
Если радиатор (или конвектор) не греет, проверьте, нет ли в нем воздуха, и открыт ли его кран.
Если температура в помещении слишком высокая, не перекрывайте краны радиаторов, а уменьшите тем-
пературу отопления при помощи комнатного термостата или кнопок 4 и 5 регулировки отопления (Рису-
нок 3.1).
3.9 Защита от замерзания
Защита от замерзания и другие дополнительные системы обеспечивают защиту
котла от возможных повреждений в результате замерзания.
Эта защита не гарантирует защиты всей гидравлической системы.
Если наружная температура опускается ниже 0 °C, рекомендуется оставить под-
ключенной всю систему, установив комнатный термостат на низкую температуру.
Функция защиты от замерзания включена, даже когда котел находится в режиме
ожидания (последовательно загорающиеся тире, обозначающие движение) (Рису-
нок 3.13).
В случае отключения необходимо, чтобы квалифицированный специалист опорожнил котел (контур систе-
мы отопления и системы горячего водоснабжения), а также систему отопления и горячего водоснабжения.
3.10 Периодическое техобслуживание
Для обеспечения эффективной и бесперебойной работы котла рекомендуется, чтобы специалист уполномо-
ченного сервисного центра производил техобслуживание и очистку котла по крайней мере один раз в год.
В ходе проверки должны быть осмотрены и очищены все основные элементы котла. Такая проверка может
осуществляться в рамках договора о техобслуживании.
3.11 внешний уход
b
Перед осуществлением каких-либо операций по очистке, отключите котел от электросети.
Для очистки используйте ткань, смоченную мыльным раствором.
Не используйте: растворители, абразивные и воспламеняющиеся вещества.
3.12 Неполадки в работе
Если котел не работает, и на ЖК дисплее появляется код с буквами буквой еr, и над-
пись RESET (сброс) (раздел «Панель управления» на с.1), это значит, что котел
заблокирован. Фон дисплея мигает (Рисунок 3.14).
Чтобы восстановить работу, нажмите кнопку сброса 3 (Рисунок 3.1) на панели
управления котла.
b
В случае частого срабатывания аварийной блокировки необходимо обра-
титься в уполномоченный сервисный центр.
Рисунок 3.9
Рисунок 3.10
Рисунок 3.12
Рисунок 3.13
Рисунок 3.14
