Инструкция по эксплуатации CHALLENGER CH-5700i
Страница 22
22

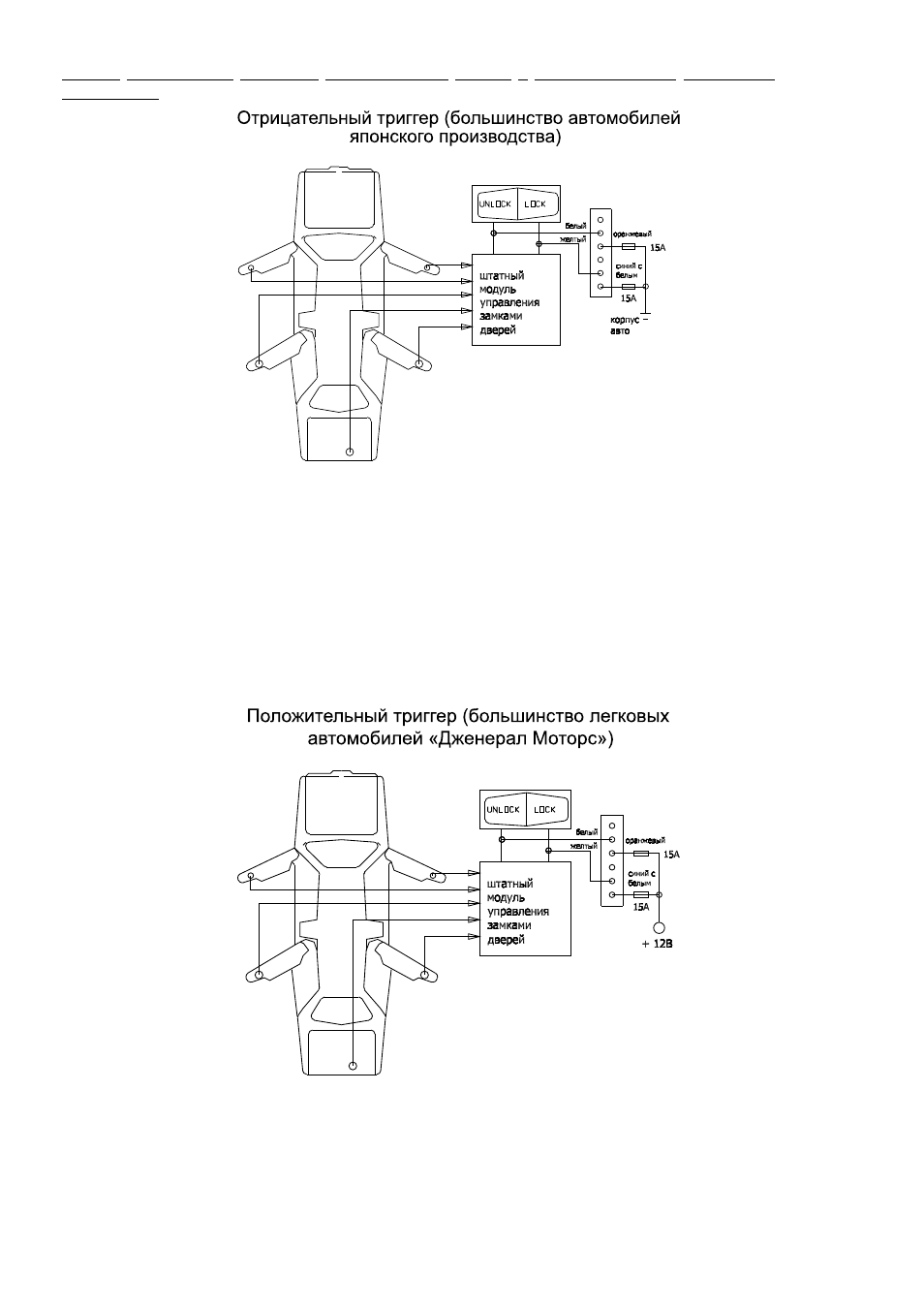

Схема управления каналом центрального замка с отрицательным триггером
приведена ниже:
Трехпроводная цепь отпирания/запирания дверей положительной полярности
При установке системы в таких автомобилях зеленый и синий провода запирания/отпирания
дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В.
Желтый провод – это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод – это импульсный выход отпирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле отпирания положительной полярности.
Схема управления каналом центрального замка с положительным триггером приведена ниже.
